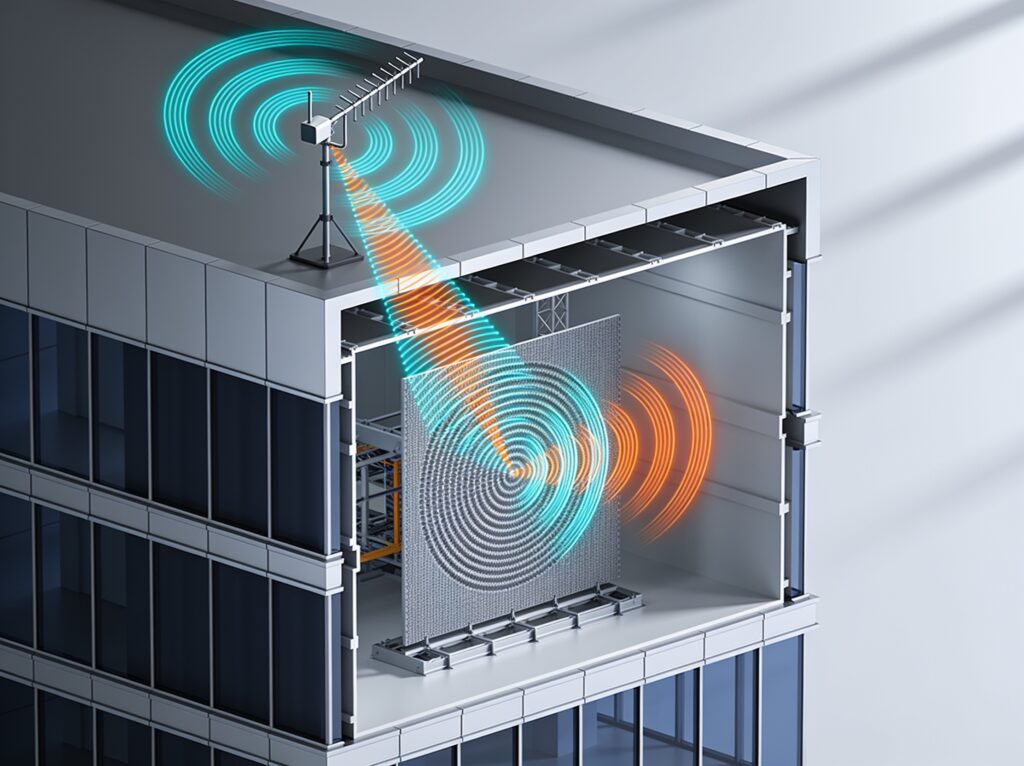

무선 통신 환경에서는 건물, 벽, 창문, 구조물 등 다양한 장애물이 RF 신호 전파에 영향을 줍니다. 특히 도심이나 실내 환경에서는 전파가 원하는 방향으로 도달하지 못하거나, 특정 영역에서 통신 품질이 낮아지는 문제가 발생할 수 있습니다.
이때 활용할 수 있는 기술 중 하나가 EES(Engineering Electromagnetic Surface)입니다.
EES는 플라스틱이나 유리와 같은 기판 위에 전도성 패턴을 인쇄한 수동 메타표면(passive metasurface)의 한 종류입니다. 이 표면은 마이크로파 및 밀리미터파 주파수에서 RF 신호의 반사, 전송, 회절 방향을 제어해 무선 통신 범위를 개선하는 데 활용될 수 있습니다.
EES란 무엇인가?
EES(Engineering Electromagnetic Surface)는 전파가 공간을 통해 이동하는 방식을 조절하기 위해 설계된 인공 전자기 표면입니다.
일반적인 벽이나 창문은 전파를 반사하거나 감쇠시키는 장애물로 작용할 수 있습니다. 반면 EES는 표면에 인쇄된 전도성 패턴을 통해 RF 신호를 특정 방향으로 리디렉션할 수 있습니다.
즉, EES는 단순한 구조물이 아니라 전파 경로를 설계하는 표면이라고 볼 수 있습니다.
EES는 다음과 같은 곳에 배치될 수 있습니다.
- 건물 외벽
- 실내 벽면
- 유리창
- 지하 공간 구조물
- 도심 통신 음영 지역
- 실내 무선 통신 환경
이러한 표면을 적절히 설계하면 RF 신호를 원하는 방향으로 보내거나, 특정 영역의 통신 품질을 개선하는 데 도움을 줄 수 있습니다.
EES 메타표면은 어떻게 구성될까?
EES는 일반적으로 플라스틱이나 유리와 같은 기판 위에 전도성 또는 유전체 패턴을 형성해 구성됩니다. 원문에서는 EES가 플라스틱이나 유리 기판에 전도성, 유전체로 구성된다고 설명합니다.
이러한 패턴은 단순한 장식이 아니라, 입사하는 전자기파의 산란 특성을 제어하는 역할을 합니다.
EES 메타표면의 핵심은 다음과 같습니다.
- 플라스틱 또는 유리 기판 사용
- 전도성 패턴 또는 유전체 구조 적용
- 입사 전자기파의 반사 방향 제어
- 특정 방향으로 전송 또는 회절 유도
- RF 전파 경로를 원하는 방향으로 조정
일반적인 구조물은 입사각과 반사각이 기하학적 조건에 의해 결정됩니다. 하지만 EES는 주기적인 패턴을 활용해 전파가 기존의 기하학적 제약을 반드시 따르지 않도록 설계할 수 있습니다.
EES 재료 속성과 위상 배열
EES의 성능은 표면 패턴의 형상과 재료 속성에 따라 달라집니다.
특히 전파를 어느 방향으로 반사하거나 전송할 것인지 결정하려면, 표면 전체에서 전자기파의 위상 변화가 어떻게 형성되는지 고려해야 합니다. 원문에서는 EES 재료 속성이 위상 배열 형태로 표시된다고 설명합니다.
쉽게 말하면, EES는 표면의 각 위치마다 전자기파에 다른 위상 응답을 부여해 전체 산란 방향을 조정합니다.
이러한 방식은 다음과 같은 설계에 활용될 수 있습니다.
- 특정 방향으로 반사파 집중
- 실내 특정 영역으로 RF 신호 유도
- 창문을 통과한 신호 방향 제어
- 통신 음영 지역 보완
- 도시 또는 실내 무선 커버리지 개선
Grating: 원하는 방향으로 전파를 반사·전송하는 구조
Grating은 EES에서 사용되는 대표적인 구조 중 하나입니다.
원문에서는 EES 격자가 예상 방향에서 입사하는 파동을 원하는 나가는 각도로 반사하거나 전송할 수 있도록 주기적인 임피던스 구조로 설계될 수 있다고 설명합니다.
Grating 방식은 특정 방향에서 들어오는 전파를 다른 목표 방향으로 보내는 데 적합합니다.
예를 들어 외부 기지국에서 들어온 RF 신호가 건물 벽면이나 창문에 도달했을 때, Grating 구조를 활용하면 신호를 실내 특정 방향으로 유도할 수 있습니다.
Grating의 주요 특징
- 주기적인 임피던스 구조 사용
- 입사파를 원하는 각도로 반사 또는 전송
- 특정 방향으로 RF 신호 리디렉션
- 실외에서 실내로 들어오는 전파 경로 최적화
- 수평 또는 수직 평면의 산란 방향 설계 가능
원문에서는 입사파가 비스듬한 아래쪽 각도로 산란되면서도 대부분 수평 방향으로 산란될 수 있다고 설명합니다. 이는 실내 또는 도심 환경에서 특정 방향으로 신호를 보내는 데 유용한 특성입니다.
Diffuser: 산란파를 넓은 각도 범위로 퍼뜨리는 구조
Diffuser는 특정 방향으로만 전파를 보내는 것이 아니라, 원하는 각도 범위에 걸쳐 산란파를 퍼뜨리는 역할을 합니다.
원문에서는 Diffuser를 간격이 달라지는 표면 임피던스 구조로 설명하며, 원하는 나가는 각도 범위에 걸쳐 산란파를 확산시키는 방식이라고 설명합니다.
즉, Grating이 “특정 방향으로 보내는 구조”에 가깝다면, Diffuser는 “특정 범위로 넓게 퍼뜨리는 구조”에 가깝습니다.
Diffuser의 주요 특징
- 산란파를 여러 방향으로 확산
- 수평 및 수직 각도 범위 설정 가능
- 실내 커버리지 개선에 유리
- 특정 지점이 아닌 넓은 공간에 신호 분산
- 통신 음영 지역 완화에 활용 가능
실내 환경에서는 특정 지점에만 신호를 집중하기보다, 넓은 공간에 균일하게 RF 신호를 분산시키는 것이 더 유리한 경우가 있습니다. 이때 Diffuser형 EES를 활용할 수 있습니다.
Transmissible EES: 창문을 통과하는 전파 제어
Transmissible EES는 전파의 전송을 허용하는 EES입니다.
원문에서는 전송 가능한 EES를 창문에 적용할 수 있는 반투명 메타표면으로 설명합니다. 외부에서 건물 내부로 전파가 들어올 때, 특정 방향 또는 특정 각도 범위로 파동을 리디렉션하기 위해 사용할 수 있습니다.
이 방식은 특히 유리창이 많은 건물이나 실내 통신 품질 개선이 필요한 환경에서 유용합니다.
예를 들어 외부 5G 기지국 신호가 건물 유리창을 통해 들어올 때, Transmissible EES를 적용하면 신호가 단순히 통과하거나 감쇠되는 것이 아니라 실내 특정 방향으로 유도될 수 있습니다.
Transmissible EES 활용 예시
- 유리창을 통한 RF 신호 유도
- 외부 기지국 신호의 실내 커버리지 개선
- 빌딩 내부 통신 음영 지역 보완
- 반투명 메타표면 기반 전파 제어
- 실내 무선 네트워크 품질 향상

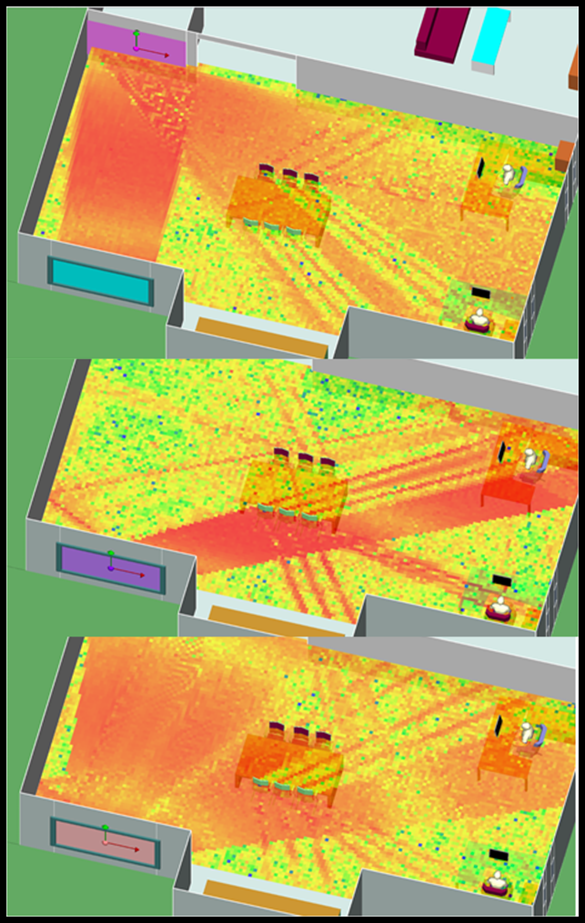

EES RF 상호작용 시뮬레이션이 필요한 이유
EES는 단순한 재료나 표면 설계가 아니라, RF 전파 환경 전체와 상호작용하는 구조입니다.
따라서 EES를 설계할 때는 다음 요소를 함께 고려해야 합니다.
- 입사파 방향
- 반사파 방향
- 전송파 방향
- 산란 각도
- 표면 임피던스
- 주기 패턴
- 실내외 구조물 배치
- 벽, 창문, 바닥, 천장에 의한 다중 경로
- 통신 음영 지역
- 목표 커버리지 영역
이러한 요소를 실제 환경에서 모두 시험하기는 어렵기 때문에, RF 상호작용 시뮬레이션이 중요합니다.

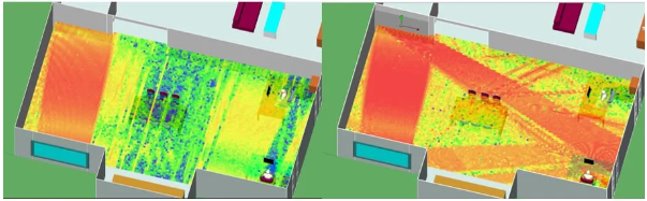

시뮬레이션을 활용하면 EES를 배치하기 전에도 특정 표면 패턴이 RF 신호를 어떤 방향으로 반사, 전송, 회절시키는지 검토할 수 있습니다.
EES는 어떤 분야에 활용될 수 있을까?
EES는 무선 통신 커버리지를 개선하거나 RF 전파 경로를 제어해야 하는 다양한 환경에서 활용될 수 있습니다.
대표적인 적용 분야는 다음과 같습니다.
- 5G 및 6G 통신 환경
- 실내 무선 커버리지 개선
- 빌딩 내부 통신 음영 해소
- 도심 밀집 지역 전파 경로 제어
- 스마트 빌딩 RF 설계
- 밀리미터파 통신 환경
- IoT 네트워크 커버리지 개선
- 지하 공간 또는 복잡한 실내 구조물 통신 품질 향상
특히 밀리미터파 대역은 직진성이 강하고 장애물에 민감하기 때문에, EES와 같은 메타표면 기술을 통해 전파 경로를 제어하는 접근이 중요해질 수 있습니다.
결론: EES는 RF 전파 경로를 설계하는 메타표면 기술이다
EES는 플라스틱이나 유리 같은 기판에 전도성 패턴을 인쇄해 RF 신호의 산란 특성을 조절하는 수동 메타표면입니다.
Grating 구조는 특정 방향으로 전파를 반사하거나 전송하는 데 활용할 수 있고, Diffuser 구조는 원하는 각도 범위로 산란파를 넓게 분산시키는 데 적합합니다. 또한 Transmissible EES는 창문과 같은 투명 구조물에 적용해 외부 신호를 실내 특정 방향으로 유도할 수 있습니다.
결국 EES RF 상호작용 시뮬레이션은 무선 통신 환경에서 전파 경로를 예측하고, 커버리지 음영을 줄이며, 실내외 통신 품질을 개선하는 데 중요한 역할을 합니다.
