WIPL-D는 High Order Basis Functions(HOBF’s)를 적용한 MoM(Method of Moments) 기반의 EM 해석 소프트웨어입니다. 대형 구조물 탑재 해석 및 EMC 해석을 효율적으로 수행할 수 있으며, Wire 및 Plate 기반 모델링 엔진을 사용합니다.
기존 삼각형 메쉬 및 RWG(Rao-Wilton-Glisson) Basis Function 기반 MoM 해석 코드와 비교하여 적은 수의 Unknown Coefficients를 사용하여 대형 구조물 전자파 해석이 가능합니다.
WIPL-D 해석 기법
WIPL-D는 High Order Basis Functions(HOBF’s)를 적용하여 전류를 근사화합니다. 이를 통해 적은 수의 Mesh와 Coefficients를 사용하면서도 전자파 해석을 수행할 수 있습니다.
Unknown Coefficients 구성
- Wire 구조: 파장당 4 Unknown Coefficients
- 금속 표면: 파장 제곱당 30 Unknown Coefficients
- 유전체 표면: 파장 제곱당 60 Unknown Coefficients
이러한 구조를 통해 WIPL-D는 대형 구조물 및 복잡한 EM 모델에 대한 해석 효율을 높일 수 있습니다.
기존 MoM 해석 코드와의 차이점
일반적인 MoM 해석 프로그램은 삼각형 메쉬와 RWG Basis Function을 사용합니다. WIPL-D는 High Order Basis Functions(HOBF’s)를 적용하여 상대적으로 적은 Coefficients를 사용하면서 전자파 해석을 수행할 수 있습니다.
WIPL-D 특징
- 적은 Mesh 기반 해석 가능
- 대형 구조물 EM 해석 지원
- Wire 및 Plate 기반 모델링 엔진 사용
- MoM 기반 EMC 해석 가능
- 유전체 및 자기 구조 해석 지원
WIPL-D 주요 기능

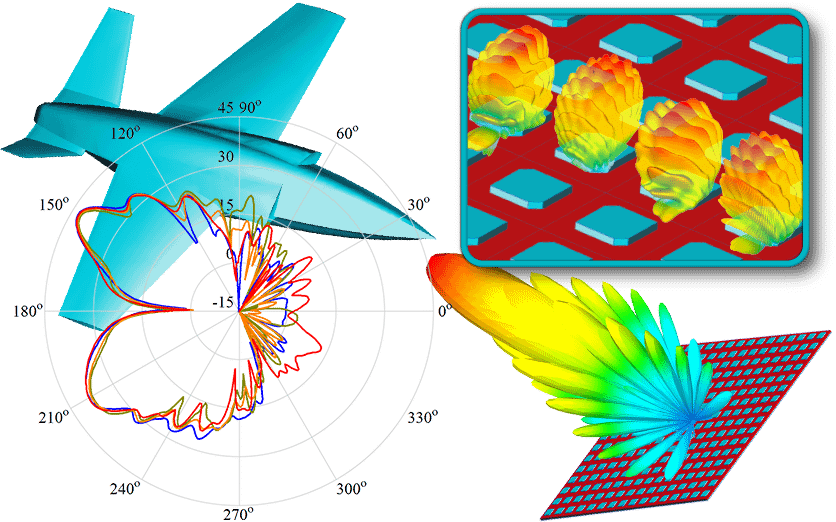

3D 전자파 해석 지원
WIPL-D Pro는 금속 구조뿐 아니라 유전체 및 자기 구조에 대한 3D 전자파 해석을 지원합니다. 다양한 EM 문제에 대한 분석이 가능합니다.
CAD Import 기능 지원
WIPL-D Pro CAD는 다양한 CAD 형식을 Import할 수 있으며 복잡한 EM 모델 해석에 사용할 수 있습니다.
- STEP 지원
- IGES 지원
- Parasolid 지원
NVIDIA CUDA GPU 가속 지원
WIPL-D는 NVIDIA CUDA GPU를 사용하여 최대 60배의 해석 속도 향상을 지원합니다. GPU 가속을 통해 대형 모델 해석 시간을 단축할 수 있습니다.
적은 Mesh 기반 해석
High Order Basis Functions(HOBF’s) 기법을 적용하여 일반적인 MoM 해석 소프트웨어 대비 적은 수의 Mesh를 사용하여 해석을 수행할 수 있습니다.
WIPL-D 적용 분야

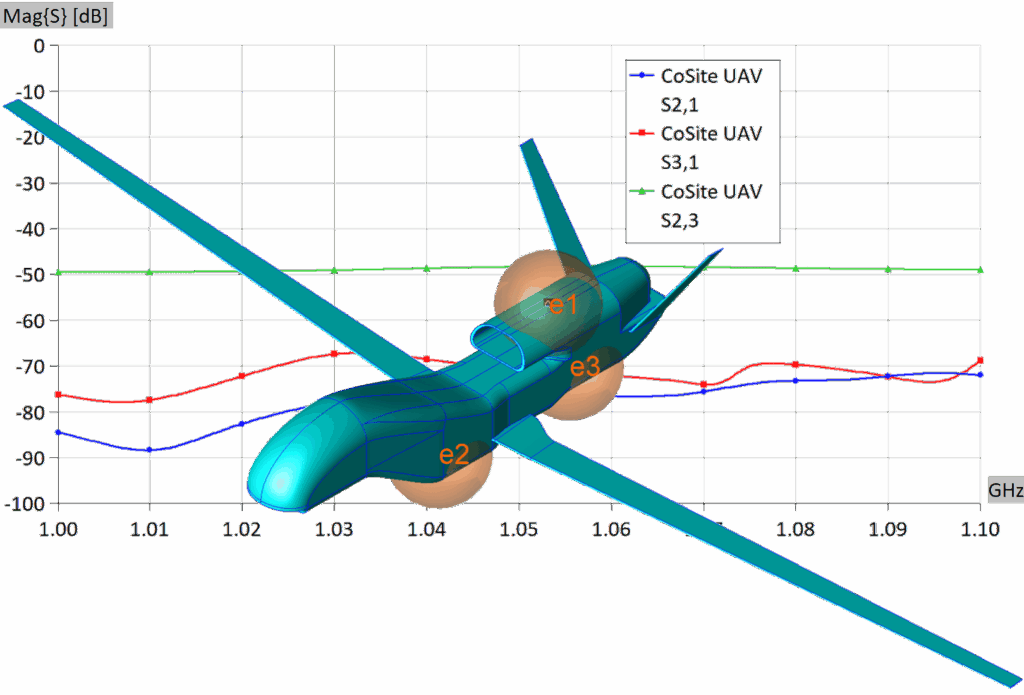

- EMC 해석
- 대형 구조물 전자파 해석
- 안테나 해석
- 유전체 구조 해석
- RF 및 Microwave 해석
FAQ
Q1. WIPL-D는 어떤 해석 기법을 사용하나요?
WIPL-D는 MoM(Method of Moments) 기반 해석 기법과 High Order Basis Functions(HOBF’s)를 적용한 전자파 해석 소프트웨어입니다.
Q2. WIPL-D는 어떤 CAD 형식을 지원하나요?
STEP, IGES, Parasolid 형식의 CAD 데이터를 지원합니다.
Q3. GPU 가속 기능을 지원하나요?
WIPL-D는 NVIDIA CUDA GPU 기반 가속 기능을 지원하며 최대 60배의 해석 속도 향상을 제공합니다.
Q4. WIPL-D는 어떤 분야에서 사용되나요?
WIPL-D는 EMC 해석, 안테나 설계, 대형 구조물 전자파 해석, 유전체 구조 분석 및 RF/Microwave 해석 등 다양한 전자파 시뮬레이션 분야에서 사용됩니다.
Q5. WIPL-D의 모델링 방식은 무엇인가요?
WIPL-D는 Wire 및 Plate 기반 모델링 엔진을 사용하며, High Order Basis Functions(HOBF’s)를 적용하여 전류를 근사화합니다.
