EIRP와 ERP란?
안테나를 설계하고 측정하는 과정에서 자주 볼 수 있는 안테나 성능에 관한 용어 중 EIRP와 ERP가 있습니다.
두 가지 모두 안테나의 방사 출력에 관한 용어인데요.
안테나에 대한 공부를 처음 시작하시는 경우, 안테나에 실제 입력되는 파워와 안테나에서 방사되는 파워 그리고 EIRP와 ERP의 관계를 혼돈하실 수 있습니다.
EIRP와 ERP 용어 정리
우선 용어 정리를 하자면 다음과 같습니다.

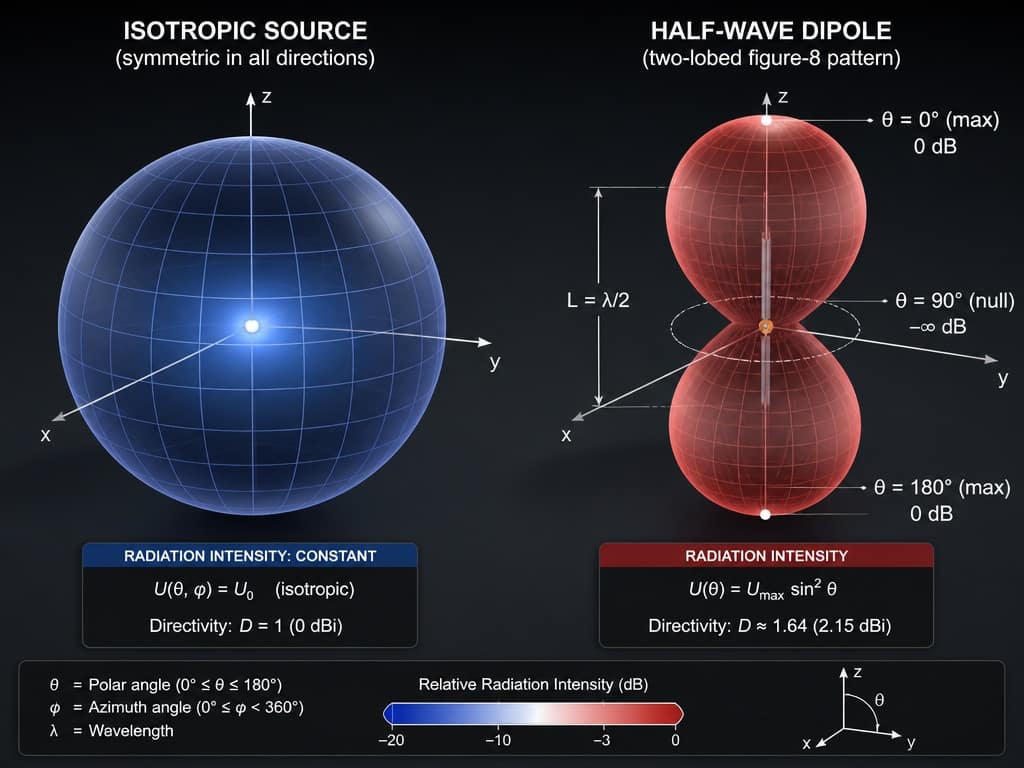

EIRP
EIRP: 실효등방성복사전력
effective isotropic radiated power
안테나에 공급되는 송신기의 전력과 등방성 안테나에 대한 절대 이득의 곱
ERP
ERP: 실효복사전력
effective radiated power
안테나에 공급되는 송신기의 전력과 주어진 방향에서 반파장 다이폴 안테나에 대한 상대 이득의 곱
EIRP와 ERP의 관계
따라서 두 용어의 관계는 다음과 같이 정의됩니다.
EIRP = ERP + 2.15dB
이러한 표현은 지향성 안테나의 최대 이득을 가지는 방향에서의 방사출력과 isotropic source 또는 Dipole antenna에 얼마만큼의 파워를 인가했을 경우와 동일한가를 나타내는 값으로 볼 수 있습니다.

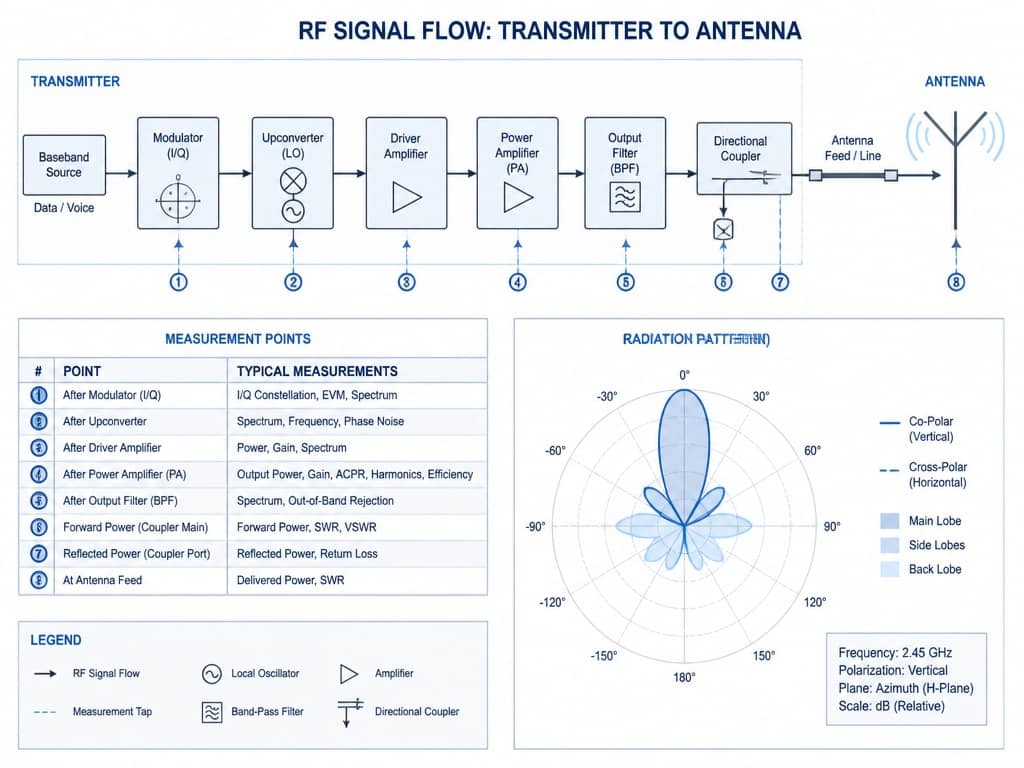

사용하는 안테나의 EIRP 또는 ERP 값을 알고 싶거나, 정해진 EIRP 또는 ERP를 기준으로 안테나를 설계하는 경우에는 시스템으로부터 안테나에 전달되는 파워를 정확히 알아야 합니다.
EIRP와 ERP 계산 예제
다음은 예제를 통해 EIRP, ERP를 사용해 안테나의 출력에 대하여 표현하는 방법을 설명드리겠습니다.
예제 조건
안테나 이득 10dBd이고 송신 출력 1W(30dBm)일 경우
ERP 계산
ERP = 10dBd + 30dBm = 40dBm (=10W)
10dBd의 이득을 가진 안테나는 송신 출력 1W가 10W의 송신출력 효과를 가집니다.
EIRP 계산
EIRP = 40dBm + 2.15dB = 42.15dBm (16.4W)
ERP보다 2.15dB 더 큽니다.
즉, 42.15dBm은 40dBm보다 1.64배 더 큽니다.
안테나 출력 표현
위에 나와있는 안테나는 출력이 40ERP 또는 42.15EIRP를 가지는 안테나라고 표현할 수 있습니다.
