Ansys 기반 모터·인버터 다중물리 연성해석
전기자동차, 무인기, 산업용 구동 시스템에서는 모터와 인버터의 효율뿐 아니라 발열, 냉각 성능, 구조적 안전성까지 함께 고려해야 합니다.
모터의 전자기적 성능이 우수하더라도 실제 운전 조건에서 발생하는 손실과 발열, 진동으로 인해 기대한 성능을 유지하지 못할 수 있습니다. 인버터 역시 반도체 소자의 발열과 냉각 성능이 시스템의 안정적인 운전에 영향을 줍니다.
이러한 문제로 고객들이 자주 묻는 질문이 있습니다.
모터·인버터 다중물리 해석은 어떻게 연결할까?

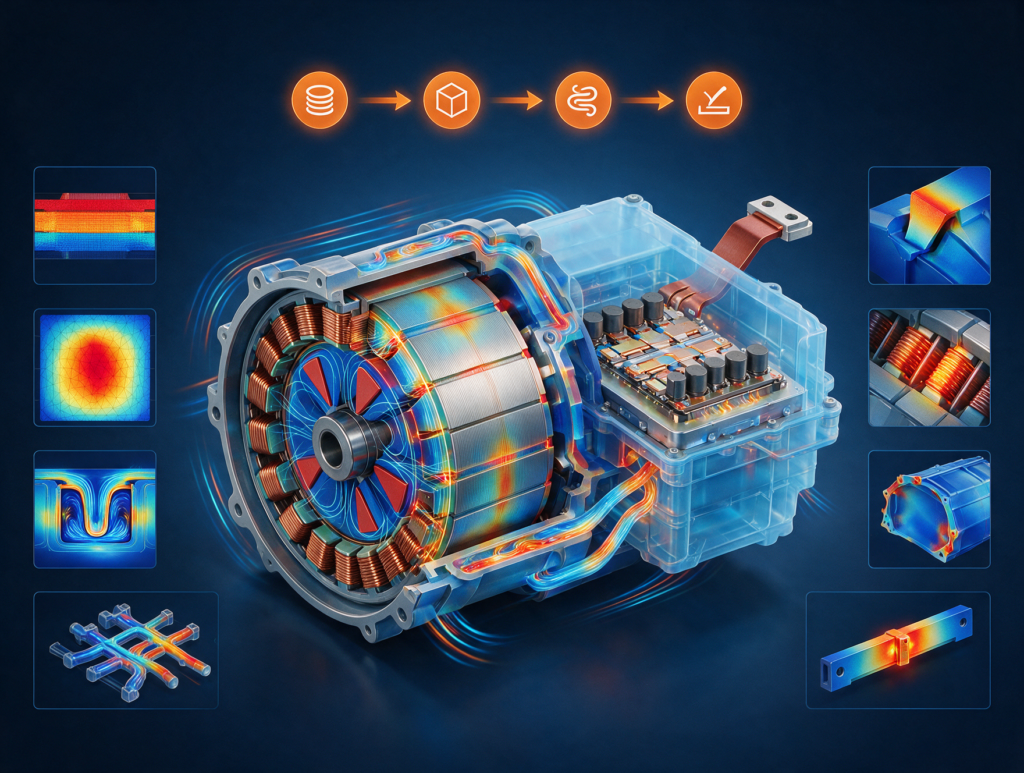

모터·인버터 다중물리 해석(Multiphysics Simulation)은 전자기 손실, 발열, 냉각 유동, 열변형, 구조 응답을 서로 연결해 실제 운전 조건에서의 시스템 성능을 검토하는 접근법입니다.
모터·인버터 다중물리 최적화에서는 전자기·전력 손실을 계산하고, 이를 열·유동 해석의 발열원으로 적용한 뒤, 필요에 따라 구조해석까지 연결합니다. 설계 대안은 동일한 운전점에서 효율, 온도, 냉각 동력, 응력, 진동 등을 종합적으로 비교해야 합니다.
모터·인버터 설계에서 다중물리 해석이 필요한 이유
모터와 인버터는 서로 연결된 구동 시스템이지만, 내부에서 발생하는 물리 현상은 다양합니다.
모터의 권선과 철심에서 발생한 손실은 열로 전환되며, 온도 변화는 다시 권선 저항과 재료 특성에 영향을 줄 수 있습니다. 또한 냉각유로와 팬 설계에 따라 온도 분포가 달라지고, 열팽창과 전자기력은 구조물의 변형과 진동에 영향을 줄 수 있습니다.
| 물리 영역 | 주요 분석 항목 | 확인 목적 |
| 전자기 | 토크, 효율, 권선손실, 철손, 전자기력 | 요구 성능 및 손실 특성 확인 |
| 전력전자 | 전도손실, 스위칭 손실, 소자 발열 | 인버터 열부하 산정 |
| 열 | 권선·철심·반도체 소자 온도 | 고온 영역과 온도 한계 검토 |
| 유동 | 냉각유량, 압력손실, 열전달 | 냉각 시스템 성능 평가 |
| 구조·진동 | 응력, 열변형, 고유진동수 | 구조 안전성과 진동 특성 검토 |
따라서 특정 부품의 온도를 낮추는 것만으로 전체 시스템의 설계가 최적화되었다고 판단하기는 어렵습니다.
모터·인버터 최적화는 여러 물리 현상이 시스템 성능에 미치는 영향을 함께 비교하는 과정입니다.
다중물리 해석을 시작하려면 어떤 입력자료가 필요한가요?
해석을 시작할 때 가장 먼저 결정해야 할 것은 분석 목적입니다.
예를 들어 모터 효율 향상, 인버터 최고 온도 저감, 냉각팬 개선, 하우징 열변형 검토 중 무엇을 목표로 하는지에 따라 필요한 모델과 데이터가 달라집니다.
| 분석 목적 | 주요 입력자료 |
| 전자기 성능 | 모터 형상, 권선 구조, 자성재료 물성, 전류, 회전속도, 토크 |
| 인버터 발열 | 전력반도체 특성, 전압·전류, 스위칭 조건, 손실 데이터 |
| 열해석 | 부품별 발열량, 열전도율, 접촉 열저항, 주변 온도 |
| 냉각 유동 | 팬·냉각유로 형상, 냉각매체, 유량, 압력 조건 |
| 구조해석 | 하우징·축·체결부 형상, 재료 물성, 기계적 하중, 구속조건 |
| 대안 비교 | 기준 설계, 변경 변수, 공통 운전점, 목표 성능지표 |
특히 운전점(Operating Point) 설정이 중요합니다.
모터는 토크와 회전속도에 따라 손실이 달라지기 때문에 정격 운전점만 평가할지, 실제 운전 사이클의 여러 조건을 평가할지 결정해야 합니다.
전자기·열·유동·구조해석은 어떤 데이터를 전달하나요?
다중물리 연성해석에서는 해석 도구 사이에서 전달하는 데이터의 종류와 정확도가 중요합니다.
| 연계 방향 | 전달 데이터 | 활용 목적 |

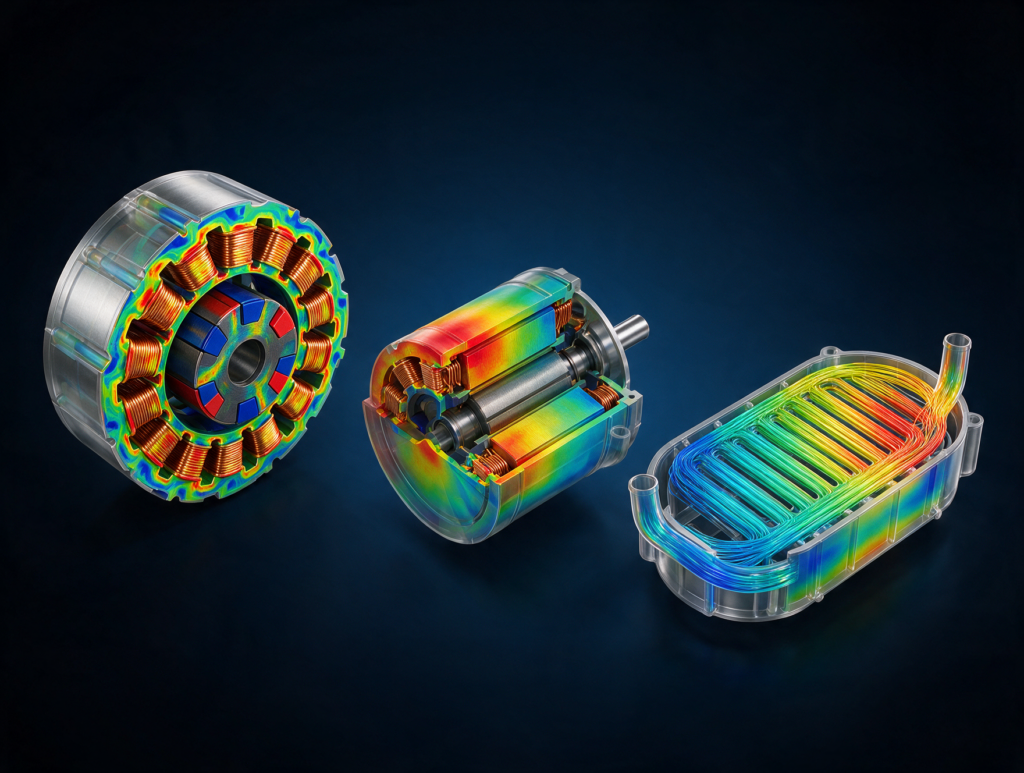

| 전자기 → 열 | 권선손실, 철손, 손실 분포 | 발열량 및 온도 계산 |
| 인버터 손실 → 열 | 전도손실, 스위칭 손실 | 전력반도체 온도 평가 |
| 유동 → 열 | 유속, 열전달계수, 냉각 조건 | 냉각 효과 및 온도 분포 분석 |
| 열 → 전자기 | 온도 또는 온도 의존 물성 | 온도 변화에 따른 성능 재평가 |
| 열 → 구조 | 온도 분포 | 열응력 및 열변형 평가 |
| 전자기 → 구조 | 전자기력, 가진 정보 | 진동·구조 응답 분석 |
모든 프로젝트에서 완전한 양방향 연성해석이 필요한 것은 아닙니다.
전자기 손실을 열해석에 전달하는 일방향 해석으로 충분한 경우도 있지만, 온도 변화가 손실과 효율에 큰 영향을 준다면 반복적인 연계가 필요할 수 있습니다.
따라서 프로젝트 초기에는 어떤 물리 현상을 연결해야 하고 어느 수준의 정확도가 필요한지 판단하는 과정이 중요합니다.
Ansys 솔루션은 각각 어떤 역할을 하나요?
- Ansys Motor-CAD: 모터의 전자기·열·기계적 성능과 운전 영역 분석
- Ansys Maxwell: 상세 전자기장, 손실 및 전자기력 해석
- Ansys Fluent: 냉각유로, 팬 주변 유동, 열전달 및 냉각 성능 분석
- Ansys Mechanical: 열응력, 구조 변형, 진동 및 구조 안전성 분석
이러한 도구는 분석 목적에 따라 개별적으로 활용하거나 필요한 데이터를 연계하는 방식으로 적용할 수 있습니다.
중요한 것은 사용 도구의 수보다 문제를 해결하기 위해 실제로 필요한 해석 조합을 선정하는 것입니다.
팬 형상과 냉각 조건을 변경하면 어떤 기준으로 비교해야 하나요?
냉각 성능을 개선하기 위해 팬 형상이나 냉각유로를 변경하는 상황을 가정해 보겠습니다.
이때 세 가지 설계안을 비교할 수 있습니다.
| 평가 항목 | 기존 설계안 A | 팬 형상 변경안 B | 냉각유량 변경안 C |
| 운전 조건 | 동일 운전점 | 동일 운전점 | 동일 운전점 |
| 최대 온도 | 기준값 | 기준 대비 변화 | 기준 대비 변화 |
| 압력손실 | 기준값 | 변경에 따른 차이 | 변경에 따른 차이 |
| 냉각 동력 | 기준값 | 팬 소비동력 평가 | 펌프·팬 동력 평가 |
| 구조 응답 | 기존 응력·변형 | 변경 구조의 응답 | 열변형 변화 |
| 시스템 효율 | 기준 효율 | 냉각 동력 포함 비교 | 냉각 동력 포함 비교 |
최대 온도가 가장 낮은 설계안이 반드시 최적안은 아닙니다.
온도를 낮추기 위해 팬의 회전속도를 높이면 냉각 동력이 증가할 수 있으며, 냉각유로 변경으로 압력손실이 커질 수도 있습니다.
따라서 온도, 효율, 냉각 동력, 무게, 구조 안전성을 공통 기준으로 비교하는 것이 필요합니다.
다중물리 해석 결과의 신뢰성은 어떻게 확인하나요?

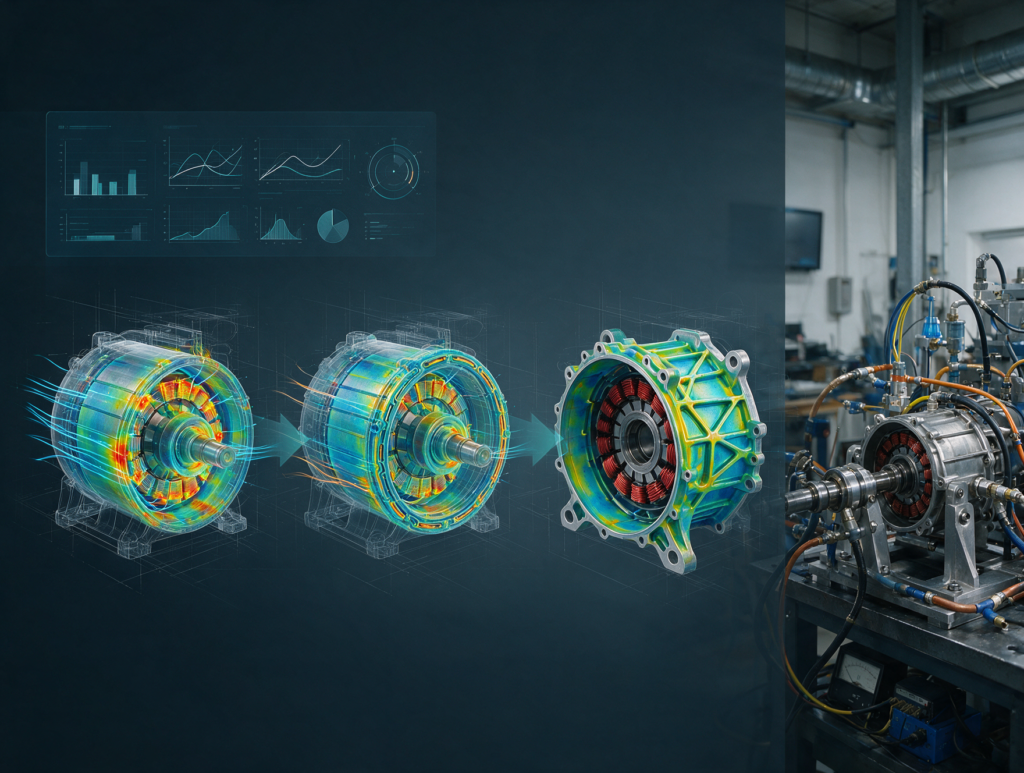

해석 결과를 설계 판단에 활용하려면 실제 시험자료와의 상관성을 검토해야 합니다.
모터의 손실 및 효율은 운전시험 결과와, 온도 분포는 온도 센서 측정값과, 냉각 성능은 유량·압력손실·온도 변화 측정값과 비교할 수 있습니다.
또한 구조해석 결과는 변형 측정이나 진동시험 결과와 비교할 수 있습니다.
시험자료가 부족한 경우에는 모델 가정과 적용 범위를 명확하게 기록하고, 필요한 시험항목을 별도로 검토하는 것이 적절합니다.
모아소프트는 다중물리 해석에서 어떤 역할을 할 수 있나요?
모터·인버터 개발 현장에서는 개별 해석 도구를 보유하고 있어도 어떤 데이터를 연결해야 하는지, 어떤 조건에서 결과를 비교해야 하는지 판단하는 데 어려움을 겪을 수 있습니다.
모아소프트는 구조·유동·전자기 분야의 해석 역량을 바탕으로 다음 업무를 지원하는 기술용역 방안을 제안합니다.
- 해석 목적과 요구 성능을 기반으로 분석 범위 검토
- 전자기·열·유동·구조해석에 필요한 입력자료 정의
- 솔버별 적용 조건과 데이터 전달 방식 검토
- 팬·냉각유로·운전점 변경에 따른 설계 대안 비교
- 시험 결과와 해석 결과의 차이 및 개선 가능성 검토
- 개발 의사결정에 필요한 해석 결과와 기술 보고서 정리
모아소프트는 전력모듈 내구해석 및 설계해석 등 관련 분야의 기술업무 경험을 보유하고 있습니다. 이를 바탕으로 고객의 개발 목표에 적합한 분석 방법을 선정하는 과정부터 상담할 수 있습니다.
자주 묻는 질문 (FAQ)
Q. 모터·인버터 다중물리 해석이란 무엇인가요?
A. 전자기 손실, 발열, 냉각 유동, 열변형 및 구조 응답 등을 연결해 구동 시스템의 실제 운전 성능을 평가하는 해석입니다.
Q. Ansys Motor-CAD와 Maxwell은 어떻게 다르나요?
A. Motor-CAD는 모터의 운전 영역과 전자기·열·기계적 성능 분석에, Maxwell은 상세 전자기장 해석에 활용할 수 있습니다.
Q. 다중물리 해석을 위해 모든 솔루션을 사용해야 하나요?
A. 아닙니다. 분석 목적과 물리 현상 간 상호작용에 따라 필요한 도구와 연계 범위를 선정해야 합니다.
Q. 해석 모델이 없는 초기 설계 단계에서도 모아소프트에 문의할 수 있나요?
A. 가능합니다. 제품 개발 목표와 현재 확보한 자료를 기준으로 필요한 입력자료 및 기술용역 범위를 검토할 수 있습니다.
문의 및 기술 협력
모터·인버터의 발열이나 냉각 문제가 있다면, 모아소프트에 문의하세요.
현재 확보된 모터·인버터 형상, 운전점, 손실 데이터, 냉각 조건 등을 공유해 주시면 필요한 분석 범위와 적용 가능한 기술용역을 함께 검토할 수 있습니다.
모아소프트는 해석 결과를 제공하는 데 그치지 않고, 설계 대안을 비교하고 개선 방향을 판단하는 데 필요한 엔지니어링 분석을 지원합니다.
