FMCW 레이더 시뮬레이션: Ansys HFSS SBR+를 활용한 레이더 해석

FMCW radar simulation in HFSS SBR+

FMCW(Frequency-Modulated Continuous Wave) 레이더는 주파수가 시간에 따라 변화하는 연속파 신호를 송신하고, 물체에서 반사되어 돌아온 신호를 분석해 표적의 거리와 속도를 측정하는 레이더 기술입니다.

자동차 ADAS(Advanced Driver Assistance Systems)를 비롯해 자율주행, 항공·방위, 감시 시스템, 산업용 거리 측정 등 다양한 분야에서 활용되고 있습니다.

특히 실제 차량이나 항공기처럼 구조가 복잡하고 크기가 큰 환경에서는 안테나 자체의 특성뿐만 아니라 주변 구조물에 의한 전자기파의 반사와 전파 특성까지 함께 고려해야 합니다.

이러한 대규모 전자기 환경을 분석하는 방법 가운데 하나가 Ansys HFSS의 SBR+(Shooting and Bouncing Rays Plus)입니다.

FMCW 레이더란?

FMCW 레이더는 이름 그대로 주파수를 변조한 연속파를 사용하는 레이더입니다.

레이더 송신기가 시간에 따라 주파수가 선형적으로 증가하거나 감소하는 Chirp 신호를 지속적으로 방사하면, 전자기파가 표적에 반사되어 일정 시간 후 다시 레이더로 돌아옵니다.

이때 송신 신호와 수신 신호 사이에는 시간 지연과 주파수 차이가 발생합니다. FMCW 레이더는 이 차이를 분석하여 표적까지의 거리와 상대 속도를 계산합니다.

FMCW 레이더의 주파수 변조 연속파 신호
그림 1. 시간에 따라 주파수가 변화하는 FMCW 레이더 신호

FMCW 레이더는 어떻게 작동할까?

FMCW 레이더의 기본적인 동작 과정은 다음과 같습니다.

1. FMCW 신호 생성

레이더 송신기는 시간이 지남에 따라 주파수가 선형적으로 증가하거나 감소하는 연속파 신호를 생성합니다.

일반적으로 RF 반송파의 주파수를 변화시키는 Chirp 방식이 사용됩니다.

2. 레이더 신호 송신

생성된 변조 신호는 안테나를 통해 주변 공간으로 방사됩니다.

3. 표적에서 신호 반사

송신된 전자기파가 차량, 항공기 또는 주변 물체를 만나면 신호의 일부가 레이더 방향으로 반사됩니다.

4. 반사 신호 수신 및 Beat Frequency 생성

반사되어 돌아온 신호는 레이더 안테나를 통해 수신됩니다.

수신된 신호와 현재 송신하고 있는 신호를 혼합하면 두 신호의 주파수 차이에 해당하는 Beat Frequency(비트 주파수)가 생성됩니다.

5. 거리 측정

Beat Frequency를 분석하면 신호가 표적까지 이동한 후 다시 돌아오는 데 걸린 시간과 관련된 정보를 확인할 수 있습니다.

이를 이용하면 레이더와 표적 사이의 거리를 계산할 수 있습니다.

6. 속도 측정

표적이 움직이면 도플러 효과가 발생합니다.

레이더는 시간에 따른 반사 신호의 주파수 변화를 분석하여 표적의 상대 속도를 계산할 수 있습니다.

따라서 FMCW 레이더는 하나의 시스템에서 표적의 거리와 속도를 동시에 측정할 수 있다는 점이 중요한 특징입니다.

FMCW 레이더의 주요 장점

FMCW 레이더는 자동차와 산업용 센서 분야에서 널리 사용되고 있습니다.

대표적인 장점은 다음과 같습니다.

높은 거리 측정 정밀도

mmWave FMCW 레이더는 높은 거리 측정 정밀도를 구현할 수 있습니다.

대역폭과 시스템 구성에 따라 차이가 있지만, 적절한 레이더 시스템에서는 매우 정밀한 거리 측정이 가능합니다.

거리와 속도를 동시에 측정

FMCW 레이더는 반사 신호의 주파수 특성을 분석하여 표적의 거리뿐 아니라 상대 속도도 파악할 수 있습니다.

따라서 이동하는 차량이나 물체를 추적해야 하는 ADAS 및 자율주행 시스템에 적합합니다.

빠른 업데이트 속도

레이더 신호를 지속적으로 송수신하기 때문에 빠른 주기로 주변 환경을 분석할 수 있습니다.

빠르게 움직이는 표적을 지속적으로 추적해야 하는 환경에서 중요한 특성입니다.

다양한 기상 환경에서 활용 가능

레이더는 전자기파를 사용하므로 카메라 기반 센서에 비해 폭우, 안개, 먼지 등으로 가시성이 떨어지는 환경에서도 활용할 수 있습니다.

외부에서 보이지 않도록 설치 가능

레이더 안테나는 레이돔이나 차량 범퍼 등 특정 구조물 뒤쪽에 배치할 수 있습니다.

다만 범퍼나 레이돔의 재질과 형상은 레이더 신호에 영향을 미칠 수 있기 때문에 실제 설치 환경을 고려한 전자기 해석이 중요합니다.

FMCW 레이더의 활용 분야

FMCW 레이더는 다양한 분야에서 사용되고 있습니다.

대표적인 적용 분야는 다음과 같습니다.

  • 자동차 ADAS 및 자율주행
  • Adaptive Cruise Control
  • 전방 충돌 감지
  • 사각지대 감지
  • 주차 지원
  • 차량 간 거리 측정
  • 기상 모니터링
  • 항공 및 군사 감시 시스템
  • 산업용 거리 측정
  • 오일 및 LPG 탱크 저장량 측정

특히 자동차 ADAS에서는 차량의 앞·뒤·측면에 다양한 거리의 레이더를 설치하여 주변 차량이나 장애물을 탐지합니다.

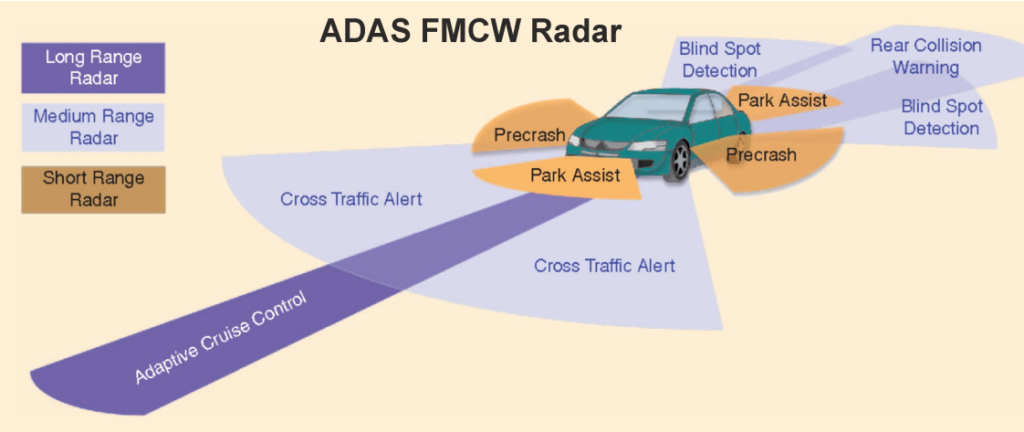

ADAS에서 장거리 중거리 단거리 FMCW 레이더의 감지 영역
그림 2. ADAS에 적용되는 FMCW 레이더의 감지 영역

HFSS SBR+란?

실제 레이더 시스템을 분석하려면 안테나만 고려해서는 충분하지 않습니다.

자동차의 차체와 범퍼, 항공기 동체, 레이돔, 주변 차량이나 건물 등 다양한 구조물이 레이더 신호에 영향을 주기 때문입니다.

이처럼 파장에 비해 매우 큰 구조물을 일반적인 Full-Wave 방식으로 모두 해석하면 상당한 계산 자원이 필요합니다.

이때 활용할 수 있는 기술이 HFSS SBR+입니다.

SBR+는 Shooting and Bouncing Rays Plus의 약자로, Ray Tracing 기반으로 전자기파의 전파와 반사를 계산하는 Ansys HFSS의 고주파 해석 기술입니다.

안테나에서 방사된 전자기파를 Ray 형태로 추적하면서 대형 구조물에서 발생하는 반사와 회절 등의 현상을 계산하기 때문에 차량, 항공기 등 Electrically Large Environment를 분석하는 데 효과적입니다.

HFSS SBR+를 이용한 FMCW 레이더 시뮬레이션

이번 시뮬레이션에서는 HFSS SBR+를 이용해 항공기 환경에서 FMCW 레이더를 구성했습니다.

SU-57 전투기에 Parametric Beam Antenna 적용

레이더 시뮬레이션을 위해 SU-57 전투기의 전방에 Parametric Beam Antenna를 배치했습니다.

안테나의 Beam이 기체의 정면 방향을 스캔하도록 설정하여 전방에 위치한 표적을 탐지할 수 있도록 구성했습니다.

이를 통해 실제 안테나의 세부 구조를 모두 모델링하지 않고도 Radiation Pattern을 이용해 대형 Radar Scene을 효율적으로 분석할 수 있습니다.

Ansys HFSS SBR+를 이용한 SU-57 FMCW 레이더 시뮬레이션

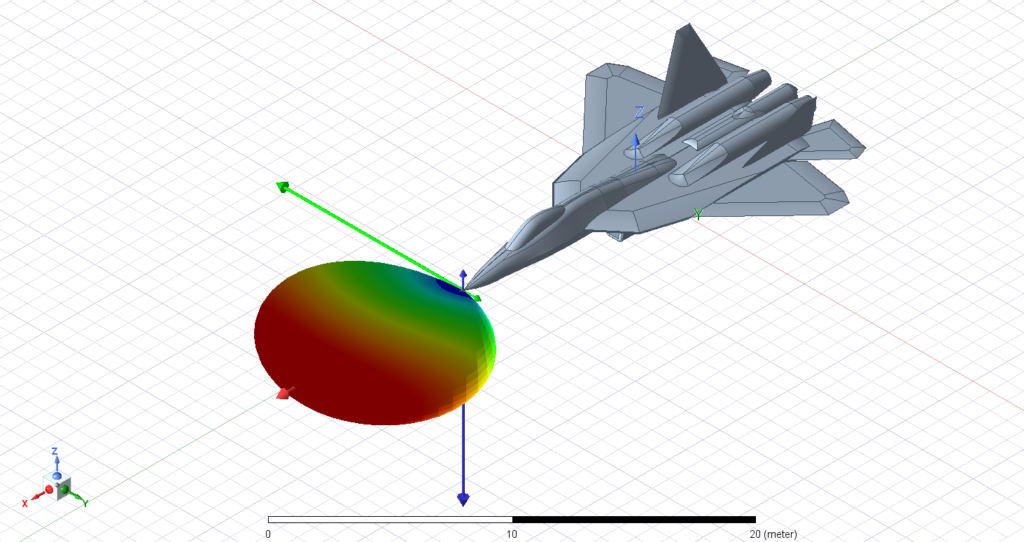

그림 3. Ansys HFSS SBR+에서 구성한 SU-57 전투기와 Parametric Beam Antenna

두 대의 전투기 이동 조건 설정

시뮬레이션 공간에는 두 대의 전투기를 배치했습니다.

레이더가 설치된 첫 번째 전투기는 직진 운동, 속도 100m/s로 설정했습니다.

표적이 되는 다른 전투기는 회전 운동, 속도 200m/s로 설정했습니다.

이처럼 레이더가 탑재된 플랫폼과 표적의 위치 및 운동을 함께 설정하면 단순한 정적 RCS 해석을 넘어 시간에 따라 변화하는 동적 Radar Scene을 구현할 수 있습니다.

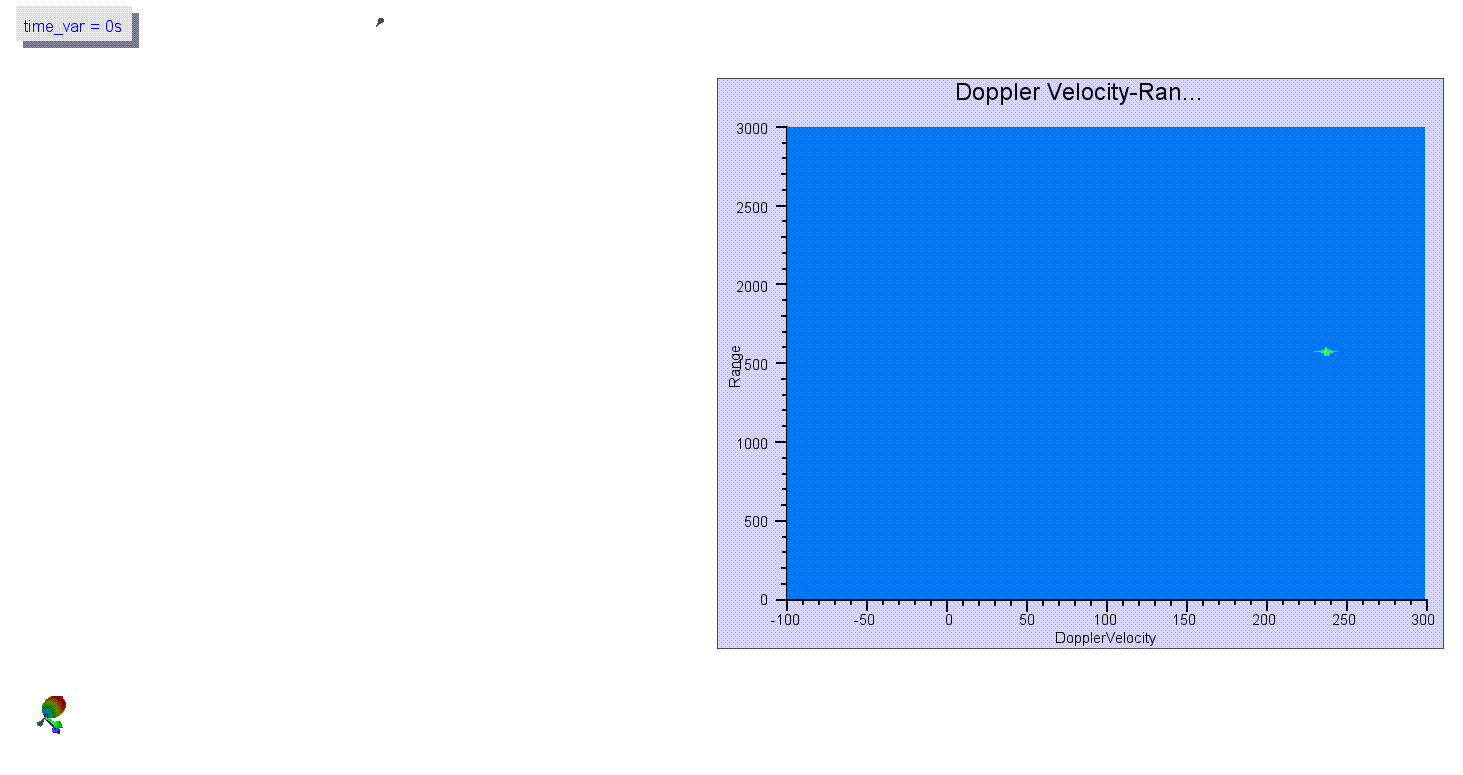

영상 1. HFSS SBR+에서 두 항공기의 움직임을 적용한 FMCW 레이더 시뮬레이션

FMCW Radar Simulation에서 SBR+가 필요한 이유

실제 FMCW 레이더의 성능은 안테나 자체의 특성만으로 결정되지 않습니다.

레이더가 설치되는 플랫폼의 구조와 주변 환경 역시 레이더 신호에 큰 영향을 줄 수 있습니다.

예를 들어 다음과 같은 요소를 고려해야 합니다.

  • 레이더 안테나의 Radiation Pattern
  • 안테나 설치 위치
  • 차량 또는 항공기 플랫폼
  • 표적의 형상 및 재질
  • 표적과 레이더의 상대 위치
  • 표적의 이동 속도
  • 전자기파의 반사와 회절
  • 주변 구조물에 의한 Multi-path

특히 차량이나 항공기와 같이 전기적으로 매우 큰 구조에서는 이러한 요소를 모두 Full-Wave 방식으로 해석하기 어렵습니다.

HFSS SBR+는 Ray 기반 해석을 통해 대형 플랫폼과 주변 환경을 포함한 Radar Simulation을 보다 효율적으로 수행할 수 있도록 지원합니다.

HFSS를 활용한 FMCW 레이더 개발의 장점

HFSS 기반 레이더 시뮬레이션을 활용하면 실제 Prototype을 제작하기 전에 다양한 조건을 가상 환경에서 검토할 수 있습니다.

예를 들어 안테나 위치를 변경하거나 플랫폼 구조를 변경하면서 레이더 성능 변화를 비교할 수 있습니다.

또한 실제 시험에서는 구현하기 어려운 여러 이동 표적과 운용 조건을 반복적으로 구성할 수 있다는 장점이 있습니다.

특히 자동차와 항공 분야에서는 다음과 같은 분석에 활용할 수 있습니다.

  • Radar Antenna Radiation Pattern
  • Installed Antenna Performance
  • Radar Cross Section
  • Radar Signature
  • Radome 및 Fascia 영향
  • 대형 플랫폼의 전자기파 반사
  • 이동 표적 Radar Return
  • 동적 Radar Scene 분석

정리

FMCW 레이더는 주파수가 변조된 연속파 신호와 반사 신호 사이의 차이를 분석하여 표적의 거리와 속도를 측정하는 레이더 기술입니다.

ADAS와 자율주행뿐 아니라 항공, 방위, 산업용 센서 등 다양한 분야에서 활용되고 있습니다.

하지만 실제 레이더 성능을 정확하게 분석하려면 안테나 자체뿐 아니라 레이더가 설치되는 플랫폼과 표적, 주변 환경을 함께 고려해야 합니다.

Ansys HFSS SBR+는 전기적으로 큰 자동차나 항공기 환경에서 전자기파의 전파와 반사를 효율적으로 분석할 수 있기 때문에 이러한 FMCW Radar Simulation에 활용하기 적합합니다.

특히 Parametric Beam Antenna와 이동하는 표적을 결합하면 실제 운용 환경에 가까운 동적 레이더 환경을 구성하고 분석할 수 있습니다.

ANSYS HFSS를 활용하면 FMCW 레이더의 설계 단계부터 실제 작동 환경까지 시뮬레이션을 통해 검토할 수 있습니다.

FAQ

Q. FMCW 레이더란 무엇인가요?

A. FMCW는 Frequency-Modulated Continuous Wave의 약자로, 시간에 따라 주파수가 변화하는 연속파를 송신한 뒤 반사 신호와의 주파수 차이를 분석하여 물체의 거리와 속도를 측정하는 레이더 기술입니다.

Q. FMCW 레이더는 어디에 사용되나요?

A. 자동차 ADAS, 자율주행, 사각지대 감지, Adaptive Cruise Control, 항공·방위 시스템, 기상 모니터링 및 산업용 거리 측정 등에 활용됩니다.

Q. HFSS SBR+란 무엇인가요?

A. SBR+는 Shooting and Bouncing Rays Plus의 약자로, Ray 기반으로 전자기파의 전파와 반사를 계산하는 Ansys HFSS 해석 기술입니다. 차량이나 항공기처럼 전기적으로 큰 구조물의 전자기 해석에 활용됩니다.

Q. HFSS SBR+를 FMCW 레이더 시뮬레이션에 사용하는 이유는 무엇인가요?

A. 실제 레이더 환경에는 안테나뿐 아니라 차량이나 항공기와 같은 대형 플랫폼, 이동 표적 및 주변 구조물이 포함됩니다. SBR+를 활용하면 이러한 대규모 환경에서 레이더 신호의 전파와 반사를 효율적으로 분석할 수 있습니다.

Q. HFSS로 움직이는 표적도 분석할 수 있나요?

A. 레이더 플랫폼과 표적의 움직임을 설정하여 시간에 따라 변하는 동적 Radar Scene을 구성할 수 있습니다. 원문 사례에서는 레이더가 탑재된 전투기를 100m/s 직진 운동으로, 표적 전투기를 200m/s 회전 운동으로 설정했습니다.
