Ansys optiSLang은 PIDO(Process Integration and Design Optimization) 솔루션이다. CAD/CAE 도구를 자동화된 시뮬레이션 워크플로 안에 통합하고, 여러 설계안을 효율적으로 평가할 수 있도록 지원한다. 설계자는 인터랙티브 시각화와 AI 기술을 활용해 설계 특성을 더 잘 이해하고, 더 짧은 시간 안에 올바른 의사결정을 수행할 수 있다.
Ansys optiSLang 2021 R1은 파라메트릭 설계 평가를 확장하고, 더 크고 복잡한 설계에서 협업과 워크플로 관리를 강화한다. 핵심 개선 사항은 CAx 도구 연결성 강화, 엔지니어링 워크플로 모니터링 및 제어, 설계 최적화 알고리즘 개선이다.
1. CAx 도구 연결성 강화
Ansys optiSLang의 process integration 기능은 Ansys 도구뿐 아니라 타사 도구, 사내 개발 도구까지 연결해 시뮬레이션 워크플로를 자동화한다. 그래픽 기반 프로그래밍 도구와 연결, 반복, 조건 설정의 유연성을 활용하면 복잡한 시뮬레이션 프로세스를 시각적으로 구성하고 관리할 수 있다.

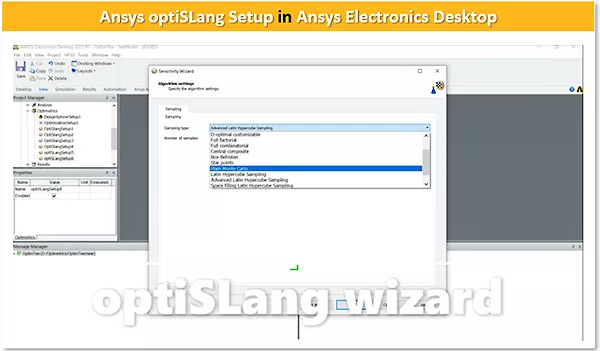

2021 R1에서는 Ansys Electronics Desktop을 통한 scheduler submission이 지원된다. 전기·전자·전자기 부품과 시스템을 설계하는 엔지니어는 Electronics Desktop에서 빠른 연구를 수행한 뒤, 이를 optiSLang으로 전달해 워크플로를 만들고 고급 연구를 진행할 수 있다.
또한 2021 R1은 동시 파라메트릭 변형을 효율적으로 실행하기 위해 Ansys HPC 라이선스를 지원한다. 설계 변수와 해석 조건이 많아질수록 여러 설계안을 동시에 계산하는 능력이 중요해진다. HPC 연동은 대규모 설계 평가 시간을 줄이고, 최적화 결과를 더 빠르게 확보하는 데 도움을 준다.
2. 워크플로 모니터링과 제어 기능 개선

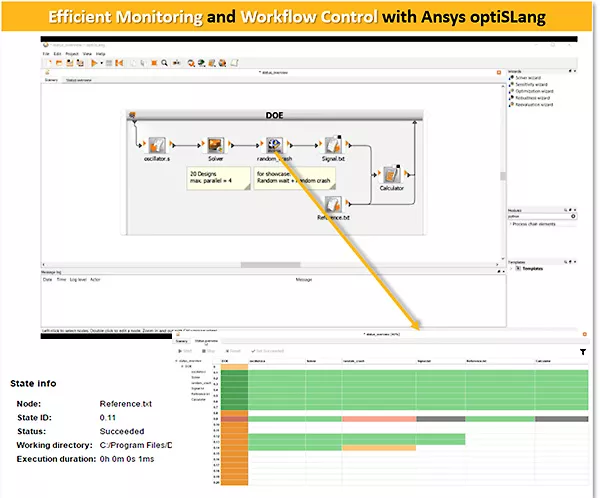

복잡한 최적화 워크플로에서는 해석이 어디까지 진행되었는지, 어떤 노드가 정상적으로 완료되었는지, 어떤 설계안에 문제가 있는지 빠르게 파악해야 한다. Ansys optiSLang 2021 R1은 새로운 Status Overview 기능을 통해 workflow control과 monitoring 기능을 강화한다. 이 기능은 node와 design별 상태를 표시하고 변경할 수 있도록 지원한다.
워크플로 orchestration도 더 쉬워진다. 여러 도구와 해석 단계를 연결하는 PIDO 환경에서는 개별 해석 결과뿐 아니라 전체 프로세스의 흐름을 관리하는 것이 중요하다. Status Overview를 사용하면 엔지니어는 워크플로의 병목 구간을 파악하고, 설계 평가 과정에서 발생하는 오류나 중단 상황에 더 빠르게 대응할 수 있다.
Ansys Minerva를 통한 시뮬레이션 민주화

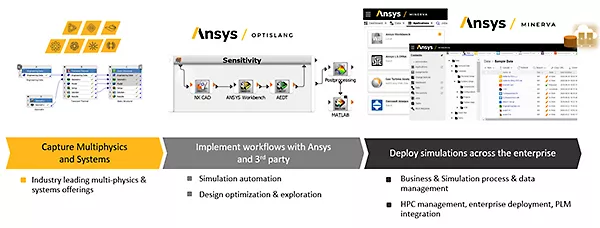

Ansys optiSLang 2021 R1은 Ansys Minerva를 통해 웹 앱을 만들고 게시하는 간단한 방법을 포함한다. 이를 통해 PIDO 시뮬레이션 워크플로를 기업 전반에서 활용할 수 있다. Minerva는 Aras 기반의 지식 관리 애플리케이션이며, 중요한 시뮬레이션 데이터를 안전하게 관리하고, 지역과 기능 조직을 넘어 시뮬레이션 팀이 프로세스와 의사결정을 지원받을 수 있도록 돕는다.
이 기능은 시뮬레이션 전문가만 워크플로를 사용하는 구조에서 벗어나, 더 많은 엔지니어가 검증된 프로세스를 활용할 수 있게 한다. 예를 들어 전문가가 optiSLang으로 최적화 워크플로를 구성하고, 이를 Minerva 기반 웹 앱으로 게시하면 다른 사용자는 복잡한 내부 설정을 직접 다루지 않고도 표준화된 분석 절차를 실행할 수 있다.
3. 더 짧은 시간 안에 더 나은 제품을 설계하는 최적화 기능
제품이 복잡해질수록 설계 초기 단계에서 최적 후보를 빠르게 식별하고 개선하는 능력이 중요해진다. Ansys optiSLang 2021 R1은 더 효율적인 최적화 알고리즘을 제공해 설계자가 더 많은 후보를 평가하고, 제한 조건을 고려하면서 더 나은 제품 설계를 찾을 수 있게 한다.

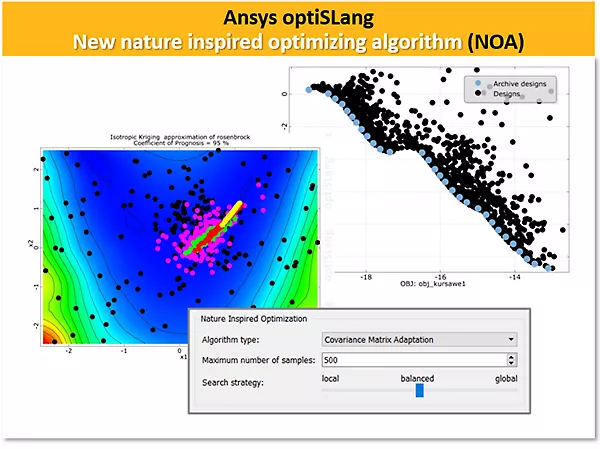

NOA(Nature-inspired Optimizer Algorithm)는 새롭게 개선된다. 새 NOA는 covariance matrix adaptation을 포함한 evolution strategy를 사용하며, constraint handling 성능을 개선한다. 이를 통해 많은 수의 제한 조건을 다룰 수 있고, 자동 scaling도 지원한다. 그래픽 사용자 인터페이스에서는 네 가지 사전 정의 옵션, 최대 설계 수, load·balanced·global search 선택을 제공해 설정을 단순화한다.
AMOP 개선과 단일·다중 목적 최적화
AMOP(Adaptive Metamodel of Optimal Prognosis)도 개선된다. 2021 R1에서는 단일 목적 최적화와 다중 목적 최적화를 지원한다. 설계자는 하나의 알고리즘으로 설계를 효율적으로 이해하고 최적화할 수 있다.
AMOP는 설계 공간을 이해하는 데 유용하다. 모든 설계 조합을 직접 계산하기 어려운 경우, 메타모델을 활용하면 설계 변수와 결과 사이의 관계를 더 효율적으로 파악할 수 있다. 단일 목적에서는 특정 성능 지표를 최적화하고, 다중 목적에서는 서로 충돌할 수 있는 성능 목표 사이의 균형점을 찾는 데 활용할 수 있다.
Ansys optiSLang 2021 R1 기능이 주는 의미
Ansys optiSLang 2021 R1의 세 가지 주요 기능은 프로세스 연결, 워크플로 관리, 설계 최적화 성능을 함께 강화한다.
| 기능 | 핵심 내용 | 기대 효과 |
|---|---|---|
| CAx 도구 연결성 강화 | Ansys, 타사, 사내 도구 연결 및 Electronics Desktop 연동 | 자동화된 시뮬레이션 워크플로 구축 |
| Ansys HPC 라이선스 지원 | 동시 파라메트릭 변형 실행 | 대규모 설계 평가 시간 단축 |
| Status Overview | node와 design 상태 표시 및 변경 | 워크플로 모니터링과 제어 강화 |
| Minerva 웹 앱 게시 | PIDO 워크플로를 기업 전반으로 확장 | 시뮬레이션 민주화와 표준 프로세스 공유 |
| NOA 개선 | 제한 조건 처리와 설정 단순화 | 복잡한 최적화 문제 대응 |
| AMOP 개선 | 단일·다중 목적 최적화 지원 | 설계 공간 이해와 최적 후보 탐색 |
이 업데이트는 optiSLang을 단순한 최적화 도구가 아니라, 여러 해석 도구를 연결하고, 프로세스를 자동화하며, 기업 내 협업과 표준화까지 지원하는 설계 최적화 플랫폼으로 확장한다.
결론
Ansys optiSLang 2021 R1은 process integration과 design optimization을 중심으로 더 복잡한 설계를 효율적으로 평가하고 최적화할 수 있도록 지원한다.
CAx 도구 연결성 강화는 Ansys 도구, 타사 도구, 사내 도구를 자동화된 시뮬레이션 워크플로로 연결한다. Ansys Electronics Desktop 연동과 HPC 라이선스 지원은 전자기 설계와 대규모 파라메트릭 연구를 더 효율적으로 수행하게 한다.
Status Overview는 workflow control과 monitoring을 개선하고, Ansys Minerva 연동은 PIDO 워크플로를 웹 앱 형태로 게시해 기업 전반에서 활용할 수 있게 한다. NOA와 AMOP 개선은 제한 조건이 많은 문제와 단일·다중 목적 최적화 문제를 더 효율적으로 다룰 수 있도록 돕는다.
결국 Ansys optiSLang 2021 R1은 복잡한 제품 개발에서 설계 평가 자동화, 워크플로 제어, 협업, 최적화 알고리즘을 하나로 연결해 더 짧은 시간 안에 더 나은 설계 후보를 찾는 데 기여한다.
출처 : Ansys The Top 3 New Ansys optiSLang Features to Improve Process Integrationg and Design Optimization
