전자파 해석을 수행하는 고객들이 자주 묻는 질문이 있습니다.
“안테나, RCS, 플랫폼 탑재 영향, EMC/EMI 해석을 하려면 어떤 솔루션을 선택해야 하나요?”
이 질문에 대한 답은 단순히 하나의 도구를 선택하는 데서 끝나지 않습니다.
전자파 해석에서 중요한 것은 ‘무엇을 해석할 수 있는가’ 뿐만 아니라, ‘어떤 해석 원리와 모델링 방식으로 접근하고, 그 결과의 신뢰성을 어떤 절차로 검증할 것인가’입니다.
모아소프트에서 서비스하는 WIPL-D와 Ansys HFSS는 모두 전자파 해석, 안테나 해석, RCS, 플랫폼 탑재 영향, EMC/EMI 분석에 활용될 수 있는 고성능 CEM(Computational Electromagnetics) 솔루션입니다.
두 도구는 동일한 목적의 해석에 함께 활용될 수 있지만, 기반 해석법과 모델링 방식, 수렴성 검토 기준, 검증 포인트에는 차이가 있습니다.
따라서 실제 방산·항공우주 용역이나 과제에서는 특정 용도에 따라 하나의 도구만 선택하기보다, 해석 결과의 신뢰성을 높이기 위한 교차검증 도구로 WIPL-D와 HFSS를 함께 활용하는 접근이 중요합니다.
모아소프트는 WIPL-D와 Ansys HFSS를 모두 공급·지원하며, 두 솔루션을 단순 비교 대상이 아닌 전자파 해석 M&S와 VV&A 대응을 위한 상호 보완형 해석 툴체인으로 제안합니다.
WIPL-D, HFSS는 경쟁 도구가 아닌 교차검증 가능한 전자파 해석 도구
WIPL-D와 HFSS는 모두 전자파를 해석하는 CEM 소프트웨어입니다.
차이는 ‘무엇을 할 수 있느냐’보다 어떤 해석 원리로 접근하고, 어떤 방식으로 결과의 신뢰성을 검증하느냐에 있습니다.

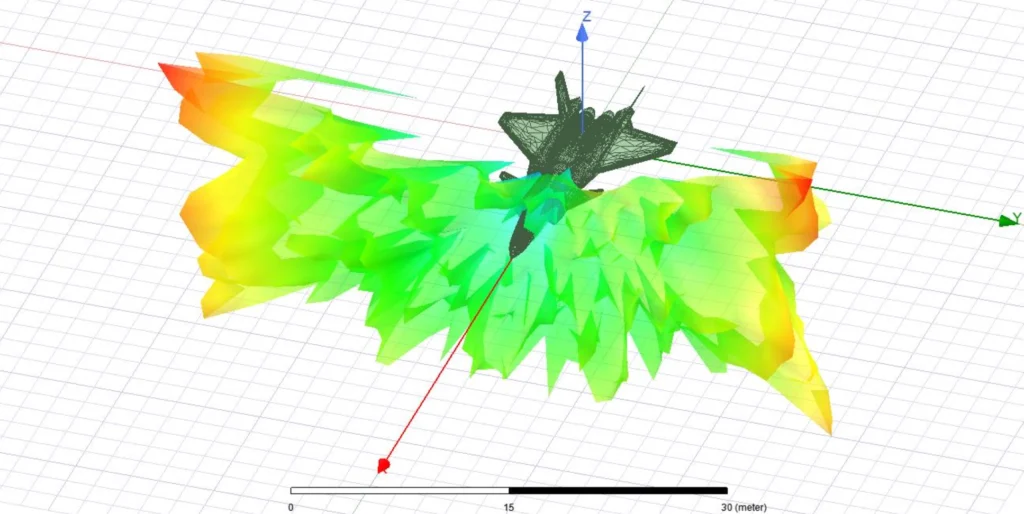

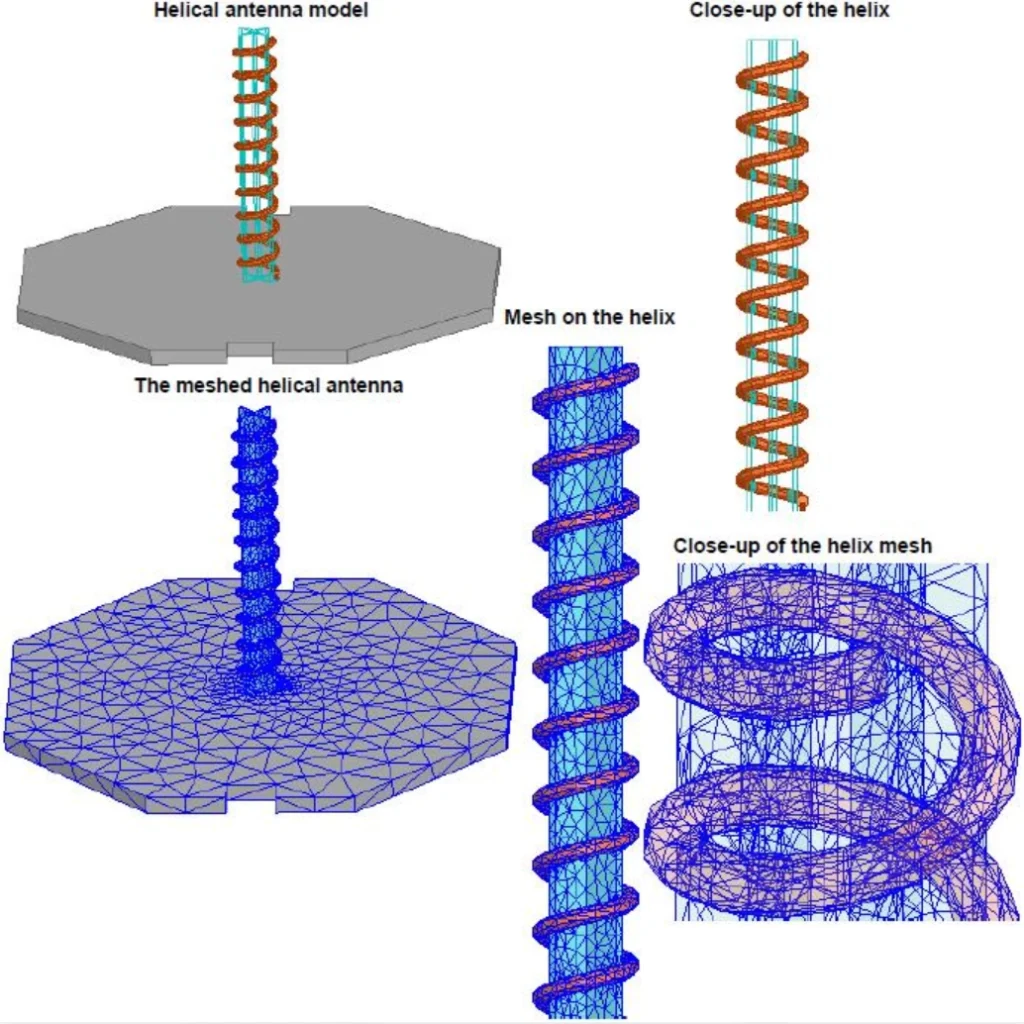

WIPL-D와 HFSS는 모두 전자파 해석 소프트웨어이며, WIPL-D는 MoM 기반, HFSS는 FEM 기반으로 설명됩니다. WIPL-D는 고주파 안테나 설계, 안테나 배치, RCS, 대형 구조물 EMC/EMI 해석에 강점을 갖고, HFSS는 3차원 복잡 구조물, PCB, 커넥터, 칩 패키징, 고주파 필터 등 정밀 구조 해석에 널리 활용됩니다.
하지만 이것이 두 도구의 활용 분야가 완전히 분리된다는 의미는 아닙니다.
| 구분 | WIPL-D | Ansys HFSS |
| 기반 해석법 | MoM, Method of Moments | FEM, Finite Element Method |
| 공통 활용 가능 영역 | 안테나 해석, RCS, 전자파 산란, 플랫폼 탑재 영향, EMC/EMI, 방사패턴, S-Parameter 검토 | 안테나 해석, RCS, 전자파 산란, 플랫폼 탑재 영향, EMC/EMI, 방사패턴, S-Parameter 검토 |
| 주요 차이 | MoM 기반 접근으로 대형 도체 구조물, 안테나, 산란 문제에 효율적 | FEM 기반 접근으로 복잡한 3D 형상, 내부 구조, 재질·경계 조건 반영에 강점 |
| 검증 포인트 | 메쉬 밀도 변화, 행렬 계산 안정성, 급전 모델, 고주파 근사화 기법 검토 | Adaptive Meshing 수렴, Delta S, Air Box, PML/Radiation Boundary, 재질 물성 검토 |
| 실제 활용 방식 | 대형 플랫폼·안테나·RCS 해석 및 HFSS 결과와의 교차검증 | 정밀 구조·세부 모델링 및 WIPL-D 결과와의 교차검증 |
| 도입 관점 | 기존 FEKO 사용 고객이 대안 또는 병행 솔루션으로 검토 가능 | Ansys 기반 전자장·다물리 해석 환경과 연계 가능 |
즉, WIPL-D와 HFSS는 ‘어느 하나만 정답’인 도구가 아니라, 해석 모델의 신뢰도를 높이기 위해 함께 활용할 수 있는 검증 파트너입니다.
FEKO 사용 경험이 있는 고객에게 WIPL-D를 추천하는 이유
기존에 FEKO를 활용해 안테나, RCS, 대형 플랫폼 전자파 해석을 수행해 온 고객이라면 WIPL-D를 대안 또는 병행 솔루션으로 검토할 필요가 있습니다.
WIPL-D는 MoM 기반 전자파 해석 솔루션으로, 안테나 설계, 안테나 배치, RCS, 대형 구조물 전자파 해석, EMC/EMI 분석 업무와 잘 맞습니다. 따라서 기존 FEKO 기반 업무를 수행하던 고객이 유사한 해석 접근을 유지하면서도 새로운 라이선스 대안, 기술지원 대안, 국내 도입·교육·컨설팅 파트너를 검토할 때 WIPL-D는 현실적인 선택지가 될 수 있습니다.
WIPL-D 검토가 필요한 고객
| 고객 상황 | WIPL-D 검토 포인트 |
| 기존 FEKO 기반 해석 환경을 운영 중 | 유사한 MoM 기반 대형 EM 해석 업무에 적용 가능 |
| 안테나 배치, RCS, Radar Signature 분석이 많음 | 대형 구조물 산란과 안테나 해석에 적합 |
| 항공기·무인기·함정·차량 플랫폼 해석이 필요함 | 플랫폼 탑재 영향과 대형 구조물 전자파 해석에 활용 가능 |
| 해석 결과의 신뢰성 입증이 필요함 | HFSS 또는 시험 데이터와의 교차검증 및 VV&A 대응 가능 |
| 라이선스·기술지원·교육 대안을 검토 중 | 모아소프트를 통한 도입, 교육, 기술지원 가능 |
중요한 점은 WIPL-D를 단순히 ‘FEKO 대체재’로만 보는 것이 아니라, 기존 FEKO 사용 고객이 대안 또는 병행 솔루션으로 검토할 수 있는 전자파 해석 도구로 보는 것입니다.
전자파 해석에서 M&S란 무엇인가?
방산·항공우주 분야에서 WIPL-D와 HFSS를 활용한 전자파 해석은 단순 계산이 아니라 M&S(Modeling & Simulation) 활동입니다.
M&S는 현실의 물리 현상, 예를 들어 전자파 전파, 반사, 산란, 방사패턴, RCS 등을 수학적·컴퓨터 모델로 표현하고, 이를 시뮬레이션으로 실행해 결과를 도출하는 기술 전체를 의미합니다.
전자파 해석 M&S에는 다음 활동이 포함됩니다.
| M&S 단계 | 주요 내용 |
| 문제 정의 | 해석 목적, 주파수 대역, 대상 플랫폼, 요구 성능 정의 |
| 모델링 | CAD 형상, 안테나, 급전부, 재질, 경계 조건, 환경 조건 정의 |
| 시뮬레이션 | WIPL-D, HFSS 등을 활용한 전자파 해석 수행 |
| 결과 분석 | 방사패턴, S-Parameter, RCS, 커버리지, EMC/EMI 영향 분석 |
| 결과 활용 | 안테나 배치, 설계 변경, 시험 조건 수립, 획득 의사결정 지원 |
즉, M&S는 ‘해석 도구를 실행하는 행위’가 아니라 현실의 전자파 현상을 모델로 만들고, 그 결과를 설계와 의사결정에 활용하는 전체 절차입니다.
국방 M&S에서는 왜 VV&A가 반드시 필요한가?
국방 분야에서 전자파 해석 결과는 설계 검토, 시험평가, 무기체계 획득 의사결정에 활용될 수 있습니다.
따라서 단순히 ‘해석 결과가 나왔다’로 끝나서는 안 됩니다.
국방 M&S에서는 VV&A(Verification, Validation, and Accreditation) 절차를 통해 이 해석 결과를 신뢰할 수 있는지 입증해야 합니다.
VV&A는 개발된 M&S 모델이 실제 물리 현상을 얼마나 정확하게 모사하는지, 그리고 특정 목적에 사용하기 적합한지를 평가하는 절차입니다. 첨부 문서에서는 VV&A를 검증, 확인, 인증의 세 단계로 설명하고 있습니다.
| 구분 | 핵심 질문 | 전자파 해석 예시 |
| Verification, 검증 | 모델을 올바르게 만들었는가? | 메쉬, 수렴 조건, 경계 조건, 입력 파라미터가 적절한가 |
| Validation, 확인 | 올바른 모델을 만들었는가? | 해석 결과가 챔버 시험, 측정 데이터, 기준 데이터와 일치하는가 |
| Accreditation, 인증 | 이 모델을 의사결정에 사용할 수 있는가? | 설계 변경, 시험 대체, 획득 의사결정에 활용 가능한가 |
방산 분야에서 요구되는 M&S VV&A는 단순 시뮬레이션 결과 보고서를 넘어, ‘이 시뮬레이션 결과를 믿고 무기체계 설계 및 획득 의사결정을 내려도 되는가?’를 문서로 증명하는 과정입니다.
WIPL-D와 HFSS를 활용한 VV&A 프로세스
WIPL-D와 HFSS를 활용한 전자파 해석 VV&A는 다음 흐름으로 구성할 수 있습니다.
1단계. M&S 목적 및 범위 정의
먼저 해석 목적을 명확히 해야 합니다.
- 항공기 안테나 배치 최적화
- 무인기 RCS 분석
- 함정 탑재 안테나 Co-site 분석
- 차량 플랫폼 EMC/EMI 영향성 검토
- 대형 구조물 산란 해석
- 방사패턴 및 커버리지 분석
- 시험 전 해석 기반 성능 예측
이 단계에서는 해석 대상, 주파수 대역, 적용 환경, 모델 활용 목적, 최종 의사결정 범위를 정의합니다.
2단계. M&S 모델 개념화 및 설계
해석 모델을 어떻게 구성할지 정의합니다.
- CAD 형상 단순화 기준
- 볼트, 너트, 미세 필렛 제거 기준
- 안테나 급전 방식
- 경계 조건
- 재질 물성값
- 주파수 범위
- 해석 영역
- 플랫폼 탑재 조건
모델링 단계에서 형상 단순화 기준, 경계 조건 및 해석 영역 설정, 입력 파라미터 정의를 포함하도록 제시합니다.
3단계. Verification, 해석 모델 검증
Verification은 모델을 올바르게 만들었는가를 확인하는 단계입니다.
WIPL-D와 HFSS는 해석 방식이 다르기 때문에 Verification 단계에서 검토해야 할 항목도 다릅니다. WIPL-D는 메쉬 수렴성, 고주파 근사화 기법, 급전 모델을 주요 검토 항목으로 제시하고, HFSS는 Adaptive Meshing 수렴 조건, Air Box 및 경계 조건, 재질 매개변수를 주요 검토 항목으로 제시합니다.
| 도구 | Verification 주요 항목 |
| WIPL-D | 메쉬 수렴성, 메쉬 밀도 변화에 따른 결과 변화율, 행렬 계산 오류 여부, 급전 모델 검증 |
| HFSS | Adaptive Meshing 수렴 조건, Delta S 수렴 이력, Air Box, PML/Radiation Boundary, 재질 물성 검증 |
또한 교차검증 관점에서는 동일 또는 유사 해석 문제에 대해 WIPL-D와 HFSS 결과를 비교해 결과의 일관성을 확인할 수 있습니다.

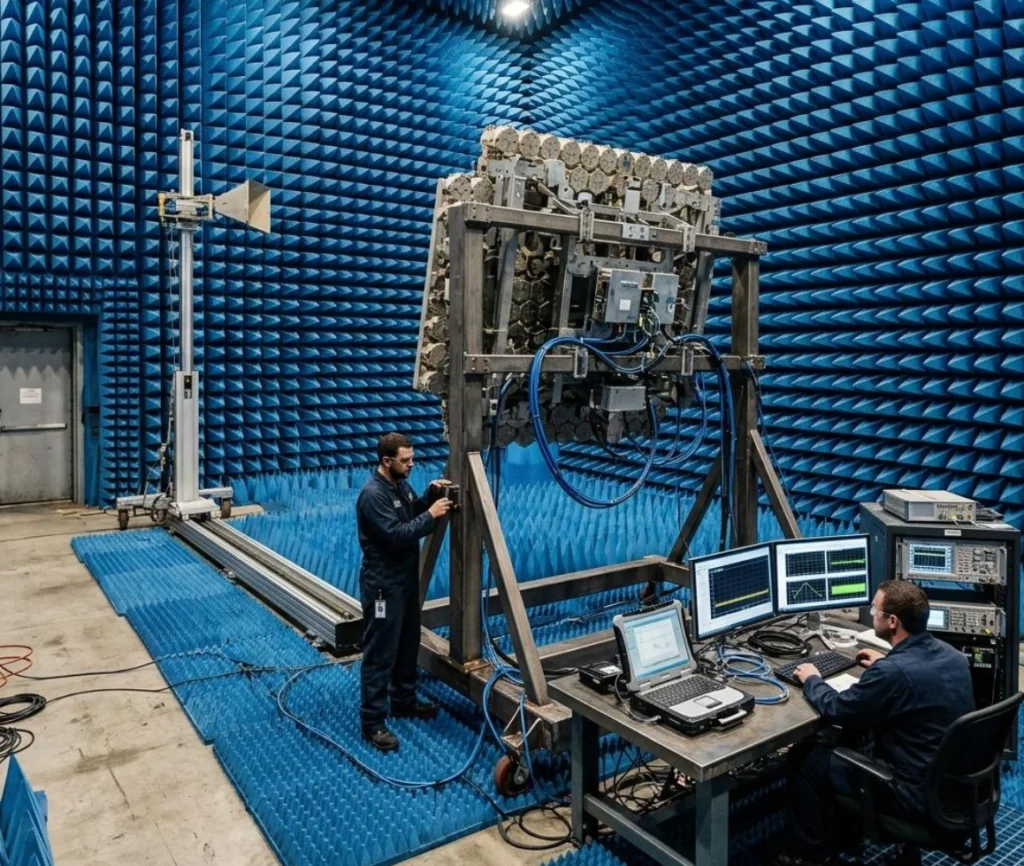

4단계. Validation, 시험·기준 데이터와 비교
Validation은 올바른 모델을 만들었는가를 확인하는 단계입니다.
이 단계에서는 해석 결과를 실제 측정값 또는 신뢰 가능한 기준 데이터와 비교합니다.
- 챔버 시험 측정값
- 안테나 방사패턴 측정값
- S-Parameter 측정값
- RCS 측정값
- 기존 검증된 해석 데이터
- 타 도구 해석 결과
Validation 단계에서 실제 챔버 시험 측정값 또는 신뢰성이 입증된 타 해석 기법의 결과 데이터를 비교 대상으로 확보하고, S-Parameter, 안테나 이득 등의 정량적 오차 기준을 설정하도록 제시하고 있습니다.
5단계. Accreditation, 의사결정 활용 가능성 판단
Accreditation은 이 해석 모델과 결과를 공식적인 의사결정에 활용할 수 있는가를 판단하는 단계입니다.
이 단계에서는 다음 내용을 명확히 해야 합니다.
- 모델을 신뢰할 수 있는 주파수 범위
- 적용 가능한 플랫폼 조건
- 해석 모델의 한계
- 시험 대체 가능 범위
- 설계 변경 또는 획득 의사결정 활용 가능성
- VV&A 수행 주체의 종합 의견
Accreditation 단계에서는 모델의 한계점과 유효 범위, 최종 인증 의견, 체계 적용 가능 여부 판정이 포함되어야 한다고 제시하고 있습니다.
WIPL-D와 HFSS 교차검증은 왜 중요한가?
국방 전자파 해석에서는 하나의 도구 결과만으로 의사결정을 내리기보다, 도구 간 교차검증, 시험값 비교, 수렴성 확인, 모델 한계 정의를 함께 수행하는 것이 중요합니다.
WIPL-D와 HFSS는 모두 전자파 해석이 가능하지만 해석 원리가 다릅니다.
따라서 동일한 안테나, RCS, 플랫폼 탑재 영향 문제에 대해 두 도구를 함께 활용하면 다음과 같은 장점이 있습니다.
| 교차검증 목적 | 기대효과 |
| 해석 결과 일관성 확인 | 특정 도구 설정 오류나 모델링 오류를 조기에 발견 |
| 수렴성 비교 | 메쉬 조건, 경계 조건, 해석 영역 설정의 적정성 검토 |
| 시험 데이터와의 비교 강화 | 실제 측정값과 두 도구 결과를 함께 비교해 신뢰도 향상 |
| 모델 한계 확인 | 특정 주파수, 형상, 조건에서 모델 유효 범위 정의 |
| VV&A 문서화 지원 | Verification, Validation, Accreditation 근거자료 확보 |
따라서 WIPL-D와 HFSS는 분야를 나누어 쓰는 도구라기보다, 국방 M&S VV&A 대응을 위한 교차검증 해석 도구로 이해하는 것이 적절합니다.
국방 전자파 해석 M&S VV&A 보고서 구성 예시
방산 과제에서 WIPL-D와 HFSS 해석 결과를 활용하려면, 결과 그래프만 제출하는 것이 아니라 VV&A 관점의 문서 구조를 갖추는 것이 중요합니다.
모아소프트는 국방 M&S VV&A 표준에 기반한 전자기파 해석 M&S VV&A 보고서 구조를 제시합니다. 보고서에는 개요, M&S 모델 개념화 및 설계, Verification, Validation, Accreditation 단계가 포함됩니다.
보고서 구성 예시
| 항목 | 주요 내용 |
| 1. 개요 | 해석 목적, 배경, 대상 무기체계, 주파수 대역, 활용 도구 환경 |
| 2. M&S 모델 개념화 및 설계 | 형상 단순화 기준, 경계 조건, 포트 급전 방식, 재질 데이터 출처 |
| 3. Verification | 소프트웨어 신뢰성, 메쉬 수렴성, 입력 데이터 무결성, WIPL-D/HFSS 교차검증 |
| 4. Validation | 챔버 시험값, S-Parameter, 방사패턴, RCS, 기준 데이터와 비교 |
| 5. Accreditation | 모델 유효 범위, 한계점, 의사결정 활용 가능성, 최종 인증 의견 |
이 구조를 적용하면 전자파 해석 결과를 단순 기술자료가 아니라 설계·시험·획득 의사결정에 활용 가능한 M&S 근거자료로 정리할 수 있습니다.
모아소프트 제안 서비스
모아소프트는 WIPL-D와 Ansys HFSS를 모두 공급·지원하며, 단순 솔루션 판매가 아니라 전자파 해석 M&S와 VV&A 대응 체계 구축까지 지원합니다.
| 고객 고민 | 모아소프트 제안 |
| 기존 FEKO 사용 환경의 대안을 찾고 있음 | WIPL-D 도입 검토, 기존 업무 전환 가능성 분석 |
| WIPL-D와 HFSS 중 무엇을 써야 할지 고민됨 | 해석 목적별 단독·병행 활용 전략 수립 |
| 두 도구 결과가 다르게 나올 때 판단이 어려움 | 교차검증 기준, 수렴성 검토, 오차 원인 분석 |
| 방산 과제에서 VV&A 대응이 필요함 | 전자파 해석 M&S VV&A 보고서 작성 체계 지원 |
| 시험값과 해석값을 비교해야 함 | 챔버 측정값, S-Parameter, 방사패턴, RCS 비교 분석 |
| 해석 결과를 의사결정 자료로 활용해야 함 | 모델 유효 범위, 한계점, 적용 가능성 문서화 |
| 실무자 교육이 필요함 | WIPL-D/HFSS 해석 교육, M&S VV&A 문서화 교육 |
결론
WIPL-D와 HFSS는 기능이 완전히 분리된 도구가 아닙니다.
두 도구 모두 전자파 해석, 안테나, RCS, EMC/EMI, 플랫폼 탑재 영향 분석에 활용될 수 있습니다.
차이는 해석 원리, 모델링 방식, 수렴성 검토 기준, VV&A 검증 포인트에 있습니다.
따라서 실제 방산·항공우주 과제에서는 WIPL-D와 HFSS를 특정 용도별로 나누기보다, 해석 결과의 신뢰성을 확보하기 위한 교차검증 도구로 함께 활용할 수 있습니다.
기존에 FEKO를 사용해 온 고객이라면, WIPL-D를 대안 또는 병행 솔루션으로 검토할 수 있습니다. 특히 안테나, RCS, 대형 플랫폼, Radar Signature, EMC/EMI 해석 업무를 수행해 온 고객에게 WIPL-D는 기존 업무 흐름과 잘 맞는 선택지가 될 수 있습니다.
국방 M&S 분야에서는 단순히 시뮬레이션 결과를 산출하는 것만으로는 충분하지 않습니다.
Verification, Validation, Accreditation까지 포함한 VV&A 프로세스를 적용해 해석 결과의 신뢰성과 의사결정 활용 가능성을 입증해야 합니다.
모아소프트는 WIPL-D와 Ansys HFSS 공급·기술지원뿐 아니라, 전자파 해석 M&S 모델 구성, WIPL-D/HFSS 교차검증, 시험 데이터 비교, VV&A 보고서 작성 체계 구축까지 함께 지원할 수 있습니다.
FAQ
Q. WIPL-D와 HFSS는 서로 다른 분야에만 쓰이나요?
A. 아닙니다. WIPL-D와 HFSS는 모두 안테나, RCS, 전자파 산란, EMC/EMI, 플랫폼 탑재 영향 분석에 활용될 수 있습니다. 다만 해석 원리와 모델링 방식이 다르기 때문에 교차검증과 VV&A 관점에서 함께 활용할 수 있습니다.
Q. 기존 FEKO 사용 고객도 WIPL-D를 검토할 수 있나요?
A. 검토할 수 있습니다. WIPL-D는 MoM 기반 전자파 해석 솔루션으로, 안테나, RCS, Radar Signature, 대형 플랫폼 해석 업무에 강점을 갖고 있어 기존 FEKO 사용 고객이 대안 또는 병행 솔루션으로 고려하기 적합합니다.
Q. WIPL-D와 HFSS를 모두 사용하는 이유는 무엇인가요?
A. 두 도구는 해석 원리와 수렴성 검토 방식이 다르기 때문에, 동일 또는 유사한 전자파 해석 문제에 대해 결과를 교차검증하고 해석 신뢰성을 높이는 데 활용할 수 있습니다.
Q. 국방 전자파 해석에서 VV&A가 왜 필요한가요?
A. 국방 M&S에서는 해석 결과를 설계·시험·획득 의사결정에 활용하기 때문에, 모델이 올바르게 만들어졌는지, 실제 데이터와 부합하는지, 의사결정에 사용할 수 있는지를 VV&A 절차로 입증해야 합니다.
Q. 전자파 해석 VV&A는 어떤 단계로 구성되나요?
A. 전자파 해석 VV&A는 M&S 목적 정의, 모델 개념화 및 설계, Verification, Validation, Accreditation 단계로 구성할 수 있습니다.
Q. 모아소프트는 어떤 서비스를 제공하나요?
A. 모아소프트는 WIPL-D와 Ansys HFSS 공급·기술지원, 기존 FEKO 사용 고객 대상 WIPL-D 전환 검토, WIPL-D/HFSS 교차검증, 시험 데이터 비교, 전자파 해석 M&S VV&A 보고서 작성 지원을 제공합니다.
