안테나 탑재, Co-site, RCS, 전파환경 분석이 필요한 이유
고객들이 자주 묻는 질문이 있습니다.
“안테나 단품 시험에서 성능이 좋으면, 실제 플랫폼에 탑재해도 같은 성능이 나오나요?”
항상 그렇지는 않습니다.
안테나는 항공기, 무인기, 함정, 차량, 위성, 지상장비에 탑재되는 순간 주변 구조물과 다른 안테나, 장비, 플랫폼 형상의 영향을 받습니다. 방사패턴이 왜곡될 수 있고, 통신 커버리지가 달라질 수 있으며, 안테나 간 상호결합과 Co-site 간섭이 발생할 수 있습니다.
항공기·무인기·위성·UAM/AAM 시스템에서는 안테나, 통신 링크, 전파환경, 인증, SW 검증이 함께 고려되어야 하며, 안테나 단품 성능은 실제 플랫폼에 탑재된 뒤 방사패턴, 커버리지, Co-site 간섭의 영향을 받을 수 있습니다.
Q1. 안테나 탑재 분석은 왜 필요한가요?
A. 안테나는 주변 구조물의 영향을 크게 받기 때문입니다.
안테나 단품 시험은 이상적인 조건에서 수행되는 경우가 많습니다. 하지만 실제 플랫폼에 탑재되면 다음 요소가 성능을 바꿉니다.
- 플랫폼 형상
- 날개, 동체, 마스트, 레이돔, 탑재 구조물
- 주변 안테나
- 전자장비 배치
- 금속 구조물 반사
- 차폐 영역
- 운용 고도와 자세
- 지상국 또는 표적 방향

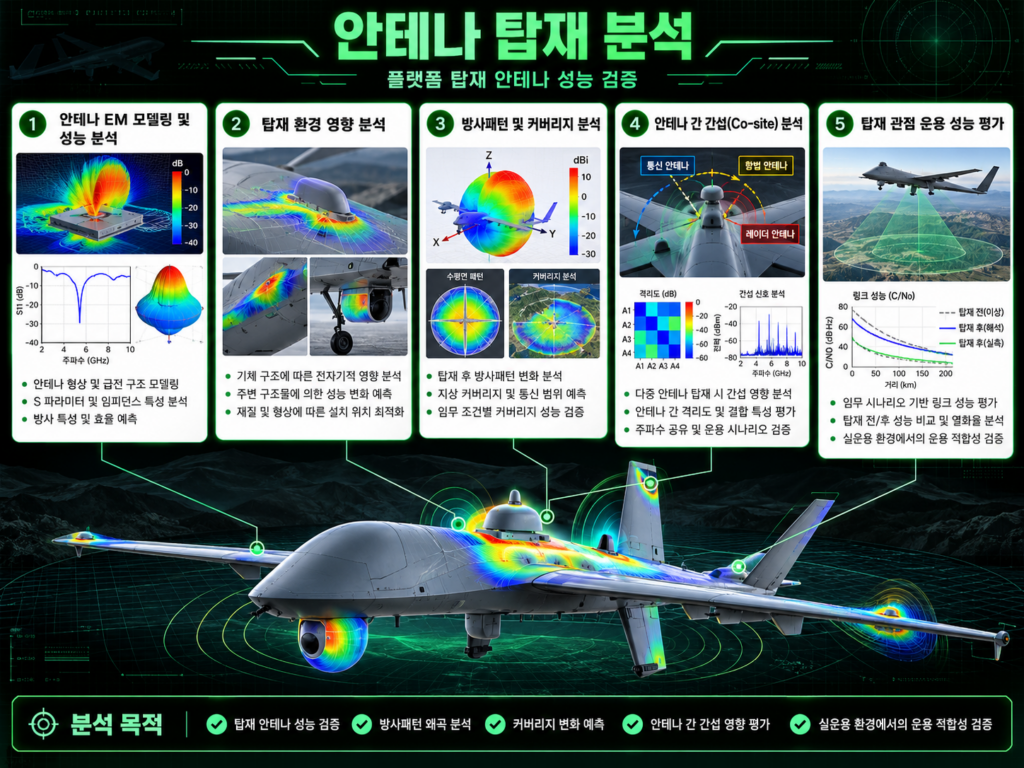

따라서 안테나 탑재 분석은 단순 안테나 해석이 아니라, 플랫폼에 탑재된 상태에서 실제 성능이 어떻게 달라지는지 확인하는 분석입니다.
모아소프트는 안테나 탑재 분석은 플랫폼 3D 형상 EM 모델링, 안테나 역설계 및 분석, 방사패턴 및 커버리지 분석, Co-site 간섭 분석, 공역분석을 서비스합니다.

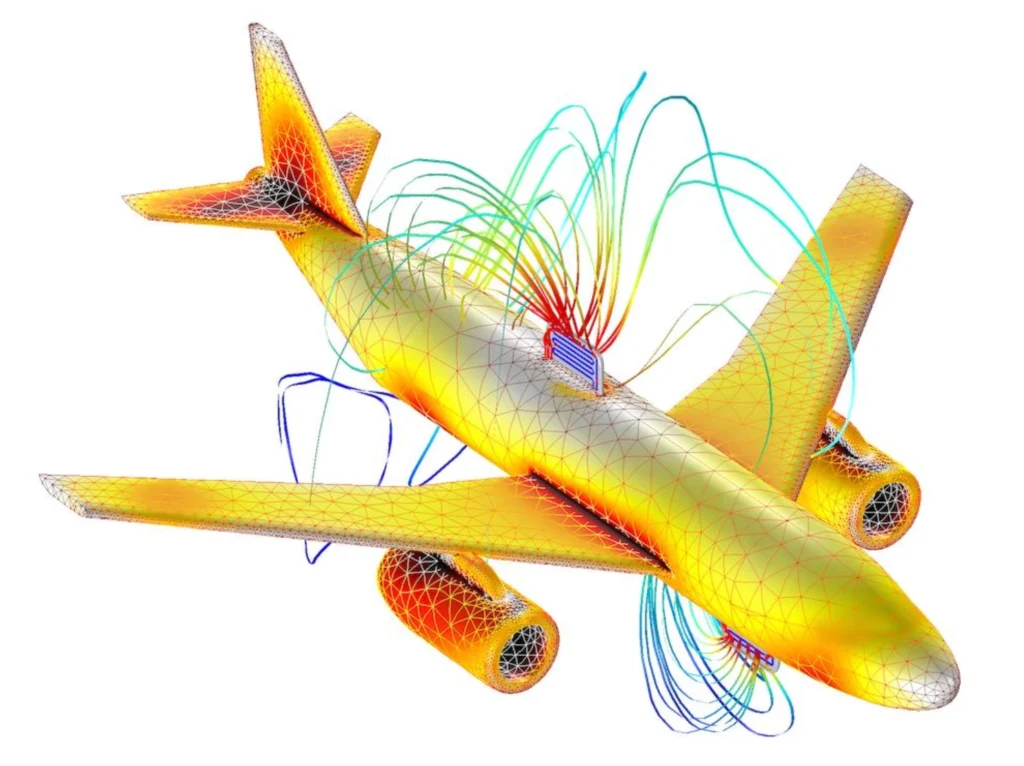

Q2. Co-site 분석은 무엇인가요?
A. 하나의 플랫폼 안에서 여러 안테나가 서로 간섭하지 않는지 확인하는 분석입니다.
현대 무기체계와 항공우주 플랫폼에는 여러 안테나가 동시에 탑재됩니다.
- 통신 안테나
- GNSS 안테나
- 데이터링크 안테나
- 레이더
- 전자전 장비
- IFF
- 위성통신 안테나
- 임무장비용 RF 안테나
이 장비들이 가까운 위치에서 동시에 동작하면 송신 신호가 다른 수신기에 유입되거나, 상호 간섭으로 성능이 저하될 수 있습니다.
Co-site 분석에서 확인할 항목
| 분석 항목 | 의미 |
| 안테나 간 전달계수 | 한 안테나 신호가 다른 안테나에 얼마나 전달되는가 |
| 상호결합 | 안테나 간 전자기적 영향 |
| 방사패턴 왜곡 | 탑재 후 방향별 성능 변화 |
| 통신 커버리지 변화 | 음영 구간과 수신전력 변화 |
| 동시 운용 영향 | 여러 RF 장비가 함께 동작할 때 성능 변화 |
| 최적 탑재 위치 | 간섭을 줄이기 위한 위치·방향 대안 |
Q3. RCS와 Radar Signature 분석은 어디에 활용되나요?
A. 플랫폼이 레이더에 어떻게 보이는지, 표적의 산란 특성이 어떻게 나타나는지 확인하는 데 활용됩니다.
RCS(Radar Cross Section)는 레이더 관점에서 대상이 얼마나 잘 반사되는지를 나타내는 지표입니다. 무인기, 항공기, 함정, 차량, 표적, 기만체, 대드론 대응 체계에서는 RCS와 Radar Signature 분석이 매우 중요합니다.

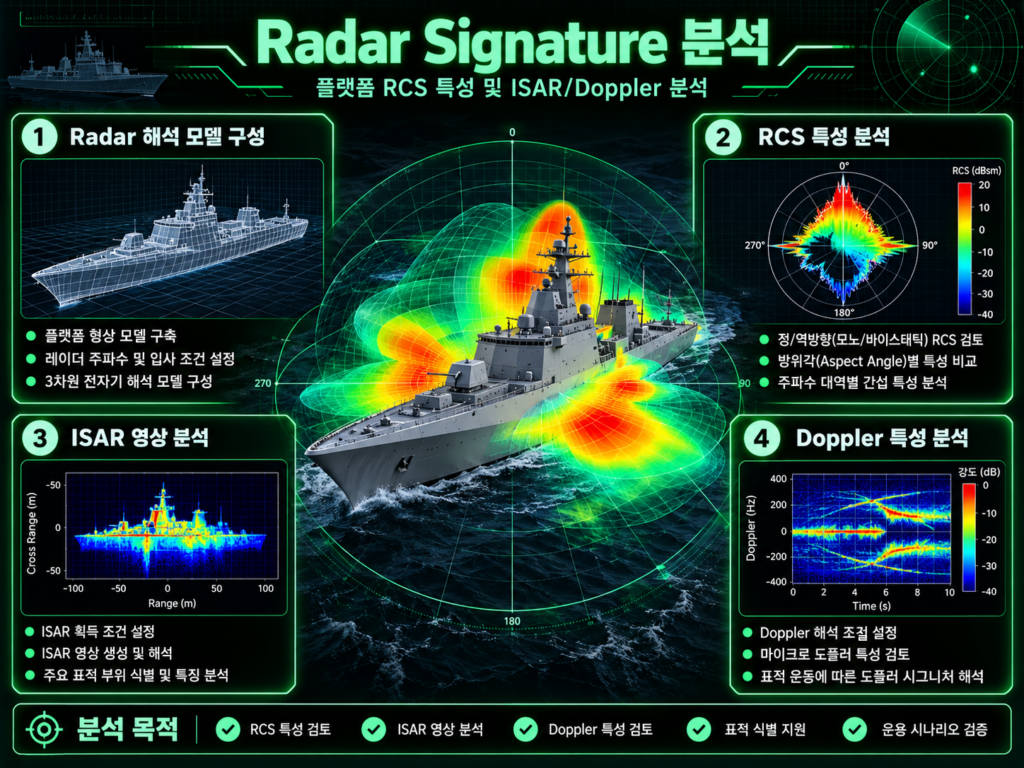

모아소프트는 Radar Signature 분석은 플랫폼 3D 형상 EM 모델링, RCS 분석, ISAR 분석, Doppler 분석으로 구성하여 서비스하고 있습니다.
적용 가능한 분야
- 무인기 RCS 분석
- 항공기·함정 레이더 반사 특성 검토
- 대드론 탐지 가능성 분석
- 기만체·표적 특성 분석
- SAR/ISAR 이미지 해석 기초 데이터 검토
- 레이더 탐지 시나리오 설계
Q4. 산업별로 어떤 적용 사례를 만들 수 있나요?
| 산업군 | 적용 주제 | 고객 질문 |
| 국방 | 대드론 탐지·재밍·통신 링크 분석 | “드론 표적을 실제 환경에서 탐지할 수 있나?” |
| 항공우주 | 항공기·무인기 안테나 탑재 분석 | “탑재 후에도 커버리지가 유지되나?” |
| UAM/AAM | 도심 회랑 통신 커버리지 | “도심 건물 사이에서 링크가 끊기지 않나?” |
| 해양·함정 | 함정 탑재 안테나 Co-site 분석 | “마스트 주변 안테나가 서로 간섭하지 않나?” |
| 자동차 | 레이더·EMI·전파환경 분석 | “레이더 성능이 주변 구조물에 영향을 받지 않나?” |
| 산업·공공 | 실내외 무선망 커버리지 | “시설 내부와 외부에서 통신 품질을 예측할 수 있나?” |
Q5. 모아소프트는 어떤 솔루션을 활용하나요?
HFSS, WIPL-D, XFdtd, XGtd, WaveFarer, Wireless InSite 등을 사용하며, 각각 안테나·EMI/EMC·SAR 분석, 대형 구조물 및 플랫폼 RCS 분석, Automotive Radar 분석, Ray-Tracing 기반 전파·통신환경 분석에 활용하고 있습니다.
| 분석 영역 | 주요 솔루션 | 적용 내용 |
| 안테나 탑재 분석 | HFSS, WIPL-D, XFdtd | 방사패턴, 커버리지, 탑재 영향 |
| Co-site 분석 | HFSS, WIPL-D, XFdtd | 안테나 간 간섭, 전달계수, 동시 운용 영향 |
| RCS 분석 | XGtd, HFSS, WIPL-D | 대형 플랫폼 레이더 반사 특성 |
| 전파환경 분석 | Wireless InSite, | 도심·실내외·복잡 지형 커버리지 |
| SAR 이미지 해석 | Perceive EM, XFdtd 연계 | SAR 이미지 기반 표적·환경 해석 |
| 임무효과도 연계 | STK, MATLAB/Python | 탐지·통신·재밍 시나리오 분석 |
결론
안테나는 단품 성능만으로 실제 운용 성능을 보장할 수 없습니다. 플랫폼에 탑재된 이후에는 방사패턴, 커버리지, Co-site 간섭, RCS, 전파환경이 모두 달라질 수 있습니다.
모아소프트는 안테나 탑재 분석, Co-site 분석, RCS/Radar Signature 분석, Wireless InSite 기반 전파환경 해석, Perceive EM 기반 SAR 이미지 해석을 연결해 산업별 EM 솔루션 적용을 지원합니다.
안테나 성능은 탑재 후 다시 검증해야 합니다.
실제 플랫폼과 운용환경을 반영한 EM 분석이 필요하다면 모아소프트와 함께 검토해 보십시오.
FAQ
Q. 안테나 탑재 분석이란 무엇인가요?
A. 안테나가 실제 플랫폼에 장착되었을 때 방사패턴, 커버리지, 수신전력, 음영 구간이 어떻게 달라지는지 분석하는 과정입니다.
Q. Co-site 분석은 왜 필요한가요?
A. 하나의 플랫폼에 여러 안테나와 RF 장비가 탑재되면 상호 간섭이 발생할 수 있기 때문에, 동시 운용 조건에서 간섭 가능성을 검토해야 합니다.
Q. RCS 분석은 어디에 활용되나요?
A. 무인기, 항공기, 함정, 차량, 표적 등이 레이더에 어떻게 탐지되는지 분석하는 데 활용됩니다.
Q. Wireless InSite는 안테나 분석과 어떻게 연결되나요?
A. 안테나 방사패턴과 실제 지형·건물 환경을 연결해 통신 커버리지와 전파환경을 분석하는 데 활용할 수 있습니다.
Q. 모아소프트는 어떤 EM 분석 서비스를 제공하나요?
A. 안테나 탑재 분석, Co-site 분석, RCS/Radar Signature 분석, 전파환경 분석, SAR 이미지 해석, 임무효과도 연계 분석을 지원합니다.
