🔹 들어가며

전자 제품과 전력 시스템의 복잡도가 날로 높아지는 시대, 시뮬레이션 툴의 정밀도와 효율성은 설계 경쟁력을 좌우합니다. Ansys는 2026 R1 업데이트를 통해 Ansys Maxwell® 에 세 가지 핵심 기능을 새롭게 탑재하고, 기존 워크플로우를 대폭 개선했습니다. PCB 설계자부터 전력 전자 엔지니어까지, 오늘 소개할 업데이트가 여러분의 작업 방식을 어떻게 바꿔놓을지 확인해 보세요.



🔹 핵심 기능 1 — AC 자기 A-Phi 솔버 (신규 상용화)

어떤 문제를 해결하나요?

기존에는 PCB, 버스바, 전력 자기 부품의 AC 손실·근접 효과·주파수 스윕 분석을 위해 복잡한 우회 방법이 필요했습니다. 특히 MCAD 지오메트리 내부 여기 처리가 제한적이어서 별도의 워크어라운드를 구성해야 했습니다.

Ansys Maxwell 2026 R1의 해결책:

전력 전자(변압기/인덕터), PCB 구조, 자기 부품 및 전력 버스바를 위해 특별 설계된 주파수 영역 A-Phi 필드 솔버가 정식 상용화되었습니다.

주요 기능을 정리하면 다음과 같습니다:

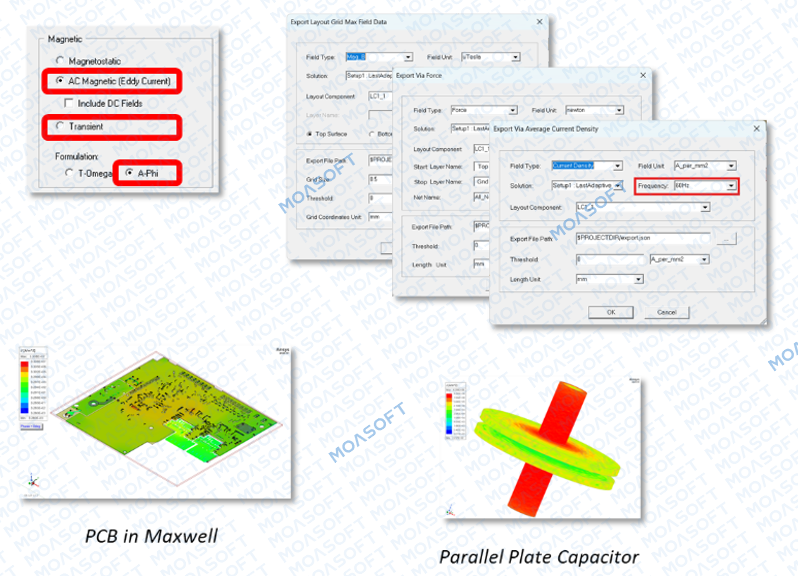

• 주파수 영역 A-Phi 공식화 — 단일 통합 솔버로 AC 자기 해석 단순화

• AC 손실, 전류 밀도, 전압, L/C, 힘, ROM 생성 분석 지원

• 분산 GPU 가속 주파수 스윕 — 대규모 파라메트릭 해석 시간 대폭 단축

• 후처리 내보내기 — 전류 기반 및 힘 기반 피크 자속 내보내기 지원

기대 효과: 단일 통합 솔버로 설계 프로세스를 단순화하고, 전자 제품 및 PCB에서의 3D AC 자기 해석 도입 속도를 획기적으로 높일 수 있습니다.





🔹 핵심 기능 2 — 3D 컴포넌트 우선순위 제어 & ECAD-MCAD 워크플로우 개선

어떤 문제를 해결하나요?

PCB(ECAD)와 자기 부품(MCAD)을 함께 배치할 때, 지오메트리 중첩으로 인한 메시 오류와 시뮬레이션 실패가 빈번히 발생했습니다. 기존에는 교차 영역 해소 시 컴포넌트 우선순위를 사용자가 직접 제어할 수 없어 반복적인 수작업이 불가피했습니다.

Ansys Maxwell 2026 R1의 해결책:

3D 컴포넌트에 명시적 지오메트리 우선순위 규칙을 설정할 수 있는 새로운 메커니즘이 추가되었습니다.

• 컴포넌트 우선순위 설정 대화상자 — ECAD-MCAD 공존 환경에서 충돌 해소
• 도체/유전체 교차 영역에 우선순위 규칙 적용 — 자동 처리로 오류 최소화
• 과도 A-Phi & AC 자기 A-Phi 워크플로우 모두 지원

기대 효과: ECAD-MCAD 통합 환경에서의 PCB 자기 공동 시뮬레이션을 획기적으로 단순화하여, 복잡한 어셈블리 설계 오류 및 소요 시간을 크게 줄일 수 있습니다.



🔹 핵심 기능 3 — 완전 암호화 3D 컴포넌트 지원

어떤 문제를 해결하나요?

협력업체 및 파트너와 상세 3D 모델을 공유할 때, 지오메트리·재료·경계 조건 등 핵심 IP 노출 없이 협업하는 것이 사실상 불가능했습니다. 암호화 미지원으로 인해 컴포넌트 재사용과 공급망 협업이 크게 제한되었습니다.

Ansys Maxwell 2026 R1의 해결책:

새로운 과도(T-Omega & A-Phi) 및 AC 자기 A-Phi를 포함한 모든 Maxwell 3D 솔루션 유형을 지원하는 완전 암호화 3D 컴포넌트 기능이 추가되었습니다.

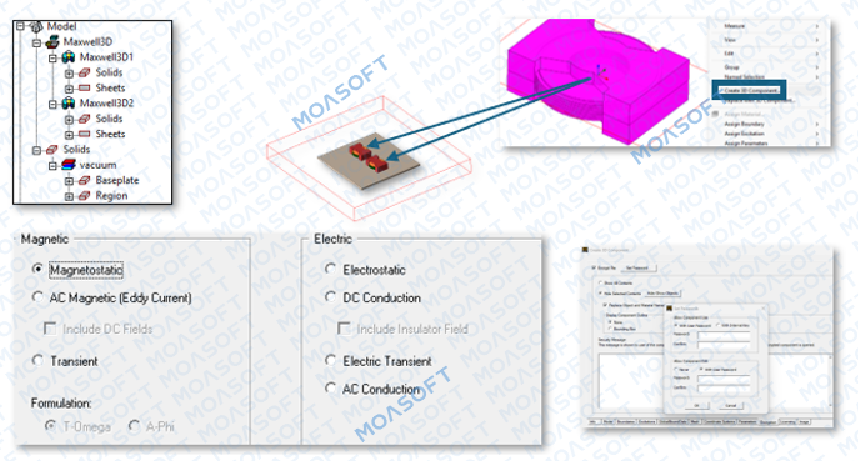

• 지오메트리, 재료, 경계 조건, 여기, 메시 작업 전체 암호화
• 드롭인 재사용 가능 3D 빌딩 블록 — 시뮬레이션용 라이브러리 구성 가능
• 정전기, DC 전도, 전기 과도, 자기 & AC 전도 등 모든 물리 영역 지원

기대 효과: IP 보호와 협업 효율을 동시에 달성할 수 있으며, 암호화된 컴포넌트 라이브러리를 통해 공급망 전반의 협업 속도와 품질이 향상됩니다.



🔹 추가 기능 개선 사항

핵심 3가지 기능 외에도 Maxwell 전반의 생산성을 높이는 개선이 이루어졌습니다:

모델 설정 & 할당 워크플로우 간소화

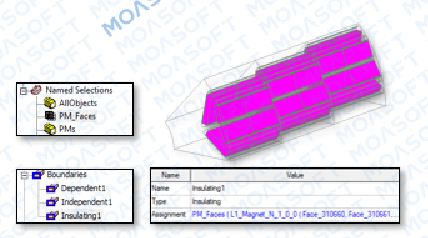

• Named Selections 기능이 메시 작업, 여기, 경계 조건 할당 전반에 지원되어 설정 오류를 줄이고 모델 준비 속도를 향상

Python 스크립팅 자동화 강화

• 신규 명령어로 개시 전압 평가/내보내기 지원 (기존 리포트 기반 추출보다 빠르고 안정적)
• 스큐 모델 정의 조회 기능 추가 — 고급 스크립팅 및 워크플로우 검증에 활용

기어박스 NVH 해석을 위한 운동-힘 연성 개선

• 확장된 파일 기반 힘 내보내기 — Maxwell에서 Ansys Motion으로 Workbench를 통해 직접 가져오기 지원
• 3D 요소 기반 표면 및 체적 연성 지원으로 복합 시스템 해석 정밀도 향상



🔹 마치며

Ansys Maxwell 2026 R1은 단순한 버전 업그레이드가 아닙니다. PCB부터 전력 변환 장치, 자기 부품까지 — 전자 시스템 설계의 모든 단계에서 더 빠르고, 더 정확하고, 더 안전한 시뮬레이션 환경을 제공합니다. 특히 AC 자기 A-Phi 솔버의 상용화, ECAD-MCAD 통합 개선, IP 보호 암호화는 하이테크·소비자 전자·전력 전자 분야 엔지니어에게 즉각적인 생산성 향상을 가져다 줄 것입니다.
