Ansys 2024 R1 : What’s New in Ansys SIwave & Q3D?
SIwave
SIwave Near Field in HFSS 3D Layout (Beta)
1. HFSS 3D Layout 에서 SIwave의 Near Field Solution Setup 가능
2. 외부 주파수 종속 소스 지원
3. 파라메트릭 변형 지원

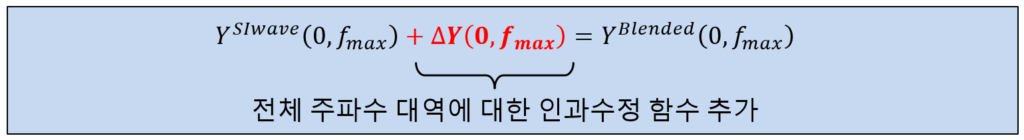

New AC/DC blending method for PSI SYZ analysis
1. 전체 주파수 대역에 걸쳐 기존 Y에 추가된 물리 기반 ΔY
2. 부드럽고 물리적인 전이 영역, SYZ의 기존 모양이 잘 보존
3. 인과성과 수동성 유지
Multizone support for flat PCBs
1. AC 및 DC 시뮬레이션 모두 지원
2. 플롯은 주로 HFSS 3D layout 사용
3. SIwave UI는 제한적으로 지원
Improvements to the new electrothermal workflow
1. 주파수 종속 또는 시간 도메인 소스가 있는 전력 손실 지원
2. 주파수 의존 전류 소스의 전력 손실 계산에 주파수 의존 저항 동작 지원
3. Dynamic link 및 user input file 지원
PI Advisor enhancements
1. 특정 관찰 지점과 여러 VRM 연결 지원
2. HTML 보고서 내보내기
Miscellaneous enhancements
1. 대규모 프로젝트를 위한 향상된 DCIR 플롯 처리
2. DCIR 및 SYZ에 대한 void 강조 표시
3. Icepak 전도 시뮬레이션의 component 지원
4. 사용자 component 모델 archiving, unarchiving에 대한 지원 강화
Q3D
MLFMM for improved AC-RL solver performance
1. MLFMM은 2023 R2에서 베타로 도입되었으며, 2023 R2 이전에는 AC RL에 ACA가 사용
2. MLFMM을 사용하면 더 적은 RAM을 사용하여 대규모 모델 클래스를 더 빠르게 해결 가능
3. MLFMM에서 지원되지 않는 애플리케이션
– Infinite ground
– Nonconducting magnetic materials
– Transition region solver
Transition Region Solver
1. 2024 R1에 공식 출시
2. 이 새로운 기능(DC에서 AC로의 전환 영역에서 향상된 정확도)을 통해 Q3D는 전환 영역(kHz와 MHz 사이)의 일부 지점에서 RL 값을 계산하고 정확한 주파수 스윕을 위해 이러한 값을 DC 및 AC 지점의 값과 결합
3. 전이 영역 주파수 RL 계산을 위해 도체 내부 및 외부 필드를 해결하고 도체 표면에 경계 조건을 적용하여 전이 영역 주파수에서 정확한 RL 값을 제공
