HFSS SBR+란?
HFSS SBR+의 상호 작용을 이용하는 Ansys HFSS는 전기적으로 매우 큰 목표물과 현장의 레이더 시그니처를 모델링하는 기능을 갖추고 있다.

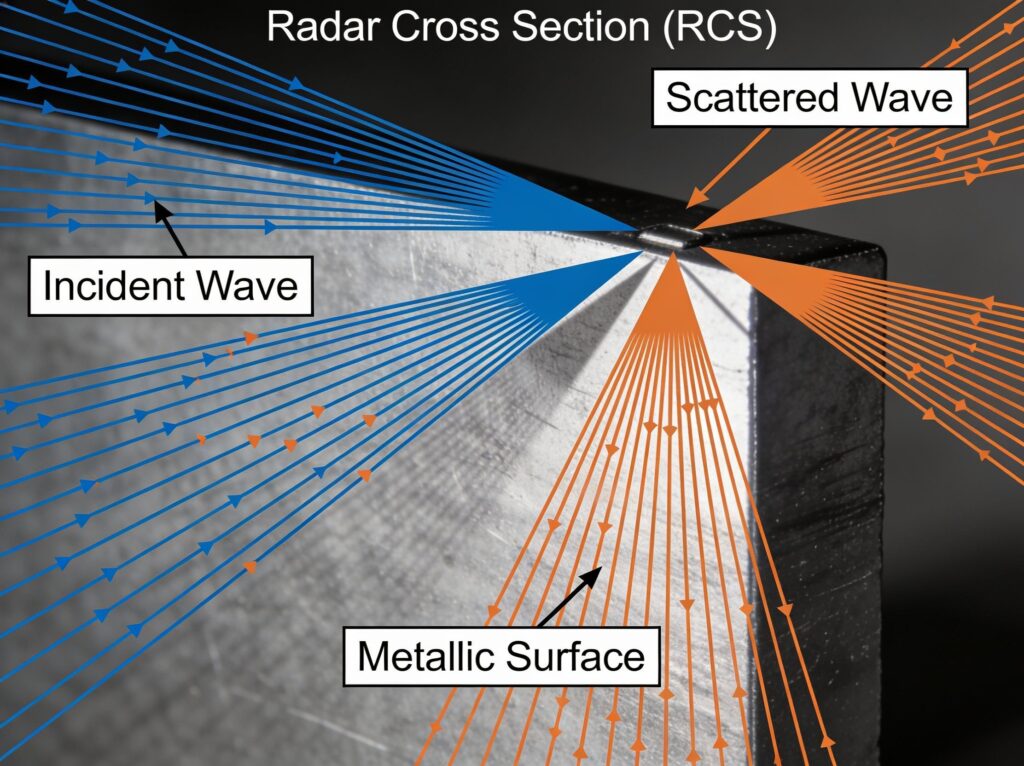

SBR(Shooting and Bouncing Rays)은 물리 광학(PO)에 기초하였으며, 기하학적 광학(GO) 레이 트레이싱을 통해 다중 바운스 상호 작용으로 확장된 레이 트레이싱 기법이다.
HFSS SBR+는 전자기 문제를 효율적으로 해석하는 데 적합하다. 또한 레이더 설계자가 하위 파장부터 기가급 파장까지 구조물의 레이더 시그니처를 예측하기 위한 시뮬레이션 기술을 제공하였다.
HFSS SBR+는 충돌 탐지 및 회피 시스템, 그리고 스텔스 기술 설계에 이상적이다.

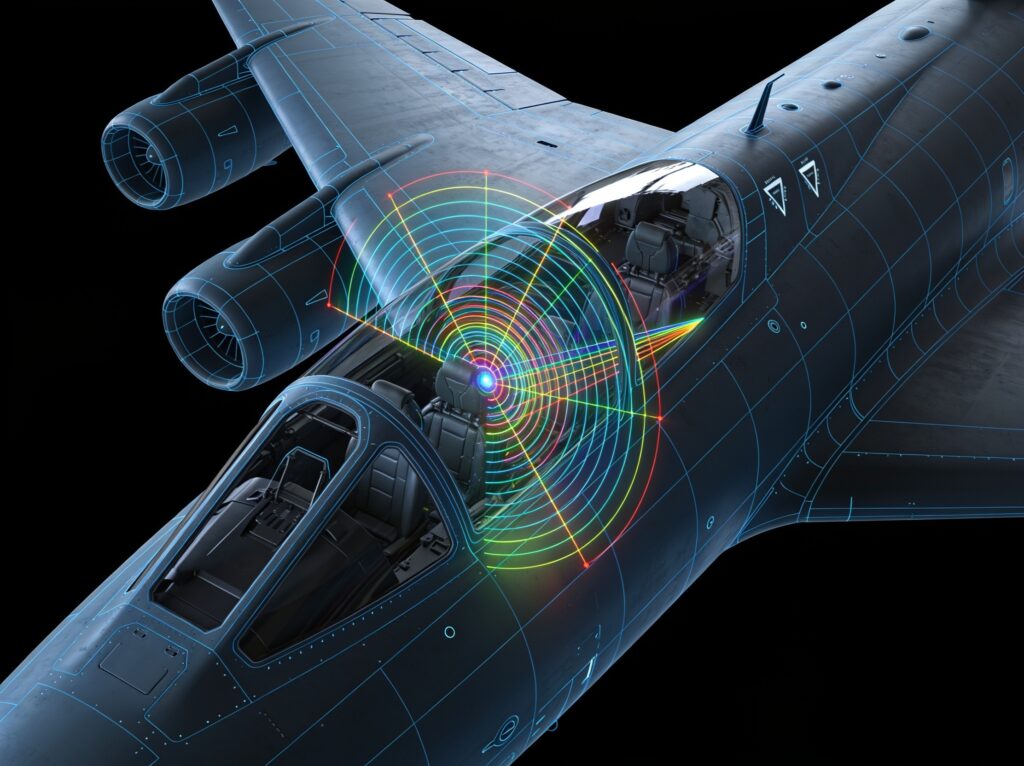

SBR+ 해석기법을 이용한 RCS 해석

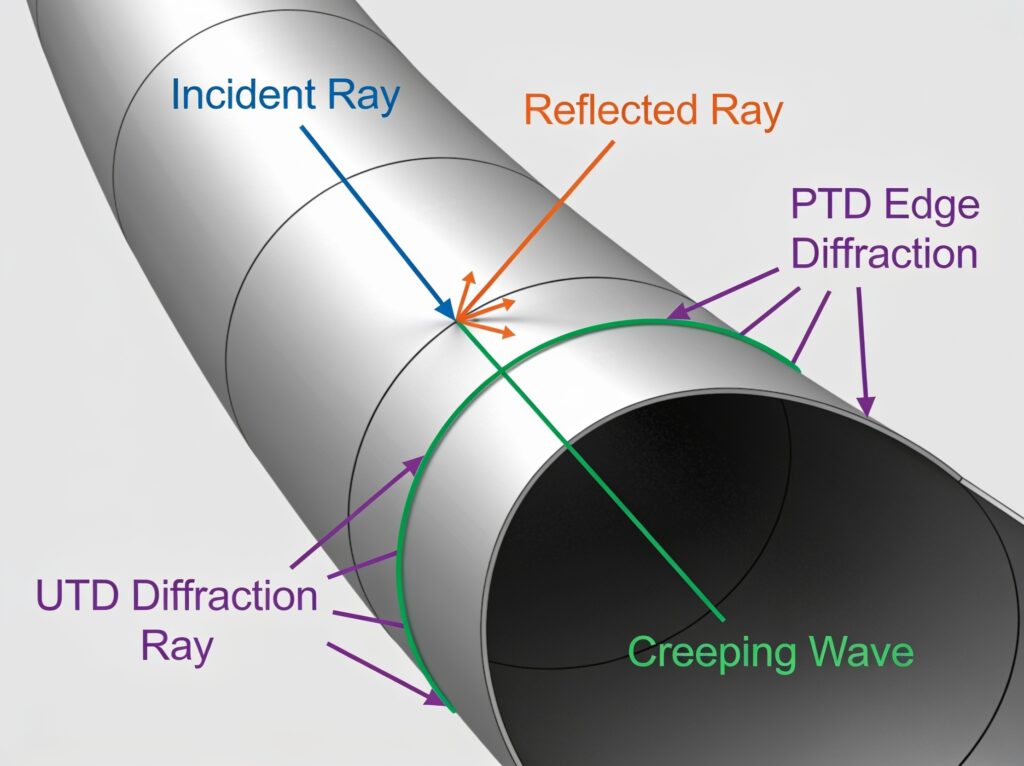

HFSS SBR+는 PTD 및 UTD 프레임워크의 향상된 에지 회절 물리학(edge diffraction physics)과 Creeping Wave 해석기법을 적용하였다.
이를 통해 금속 및 유전체를 가진 구조물뿐만 아니라, 유전체 손실, 다계층 유전체, 흡수 재료를 가진 구조물에 대해서도 정확하고 효율적인 대규모 전자기 모델링을 제공하였다.
모노스태틱 및 바이스태틱 RCS 모델링
복잡한 전자기 문제와 레이더 시그니처 분석을 위해 HFSS SBR+는 평면파 여기(Plane Wave Excitation)를 구현한 모노스태틱(monostatic) 및 바이스태틱(bi-static) RCS 모델링 기능을 갖추고 있다.
이를 통해 구조물의 레이더 시그니처를 다양한 조건에서 분석할 수 있다.
HFSS SBR+의 장점
SBR+ 기법을 사용하면 물리적으로 큰 구조에 대해 더 빠르고 정확하게 RCS를 HFSS에서 해석할 수 있다.
또한 HFSS의 편리한 GUI를 통해 쉽고 간단하게 전자기 해석 시뮬레이션을 경험할 수 있다.
결론
HFSS SBR+는 물리적으로 크기가 큰 구조물의 RCS 해석을 위한 Ansys HFSS의 해석 기능이다.
SBR+는 물리 광학과 기하학적 광학 기반의 레이 트레이싱 기법을 활용하고, PTD·UTD·Creeping Wave 해석기법을 적용하여 금속, 유전체, 다계층 유전체, 흡수 재료 구조물에 대한 대규모 전자기 모델링을 수행할 수 있다.
원문은 HFSS SBR+가 레이더 시그니처 예측, 충돌 탐지 및 회피 시스템, 스텔스 기술 설계에 적합한 RCS 해석 기술이라고 설명하였다.
