PCB 수동소자 시리즈 ① : Resistor (저항)

저항 Resistor의 저항값과 기본 원리

저항(Resistor)이란?

Resistor(저항)는 전류의 흐름을 방해하는 소자로 Resistance(저항값)를 가지고 있습니다.

저항의 단위는 Ω(ohm)을 사용합니다. 1A의 전류를 흘리기 위해 1V의 전압이 필요한 경우, 이 물체의 저항을 1Ω으로 정의합니다.

저항값과 비저항의 관계

저항은 전류가 흐르는 단면적이 클수록 작아지고, 전류가 흐르는 길이가 길수록 커집니다.

이러한 저항의 특성은 다음과 같은 식으로 표현할 수 있습니다.

저항값과 비저항 길이 단면적의 관계식

식에는 A(단면적)와 l(길이) 외에 비저항(ρ)이라는 변수가 사용됩니다.

비저항은 저항의 단면적이나 길이와 관계없이 물질이 가지고 있는 고유한 특성을 나타내는 값입니다. 단위는 Ω·m을 사용합니다.

비저항과 길이 단면적을 나타낸 저항 모형
그림1. 저항 모형

비저항과 전기전도도

비저항과 반대되는 개념으로 전기전도도가 있습니다.

전기전도도는 물체에 전류가 얼마나 잘 흐르는지를 나타냅니다. 전기전도도의 값은 비저항의 역수로 구할 수 있습니다.

전기전도도와 비저항의 관계식

저항의 직렬·병렬 연결

지금까지 저항값과 비저항, 전기전도도의 기본 개념을 살펴봤습니다.

다음으로 여러 개의 저항이 회로에 연결되는 경우를 알아보겠습니다.

저항을 직렬 연결한 경우

직렬로 연결된 각 소자에는 동일한 전류가 흐릅니다.

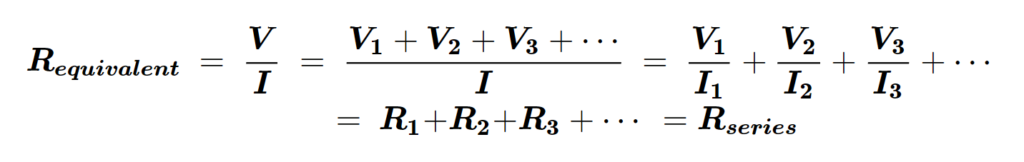

이러한 특성을 이용하면 다음과 같이 직렬 회로의 등가 저항값을 구할 수 있습니다.

PCB-수동소자-시리즈-직렬저항
그림2. 직렬 저항
그림2 직렬 저항

따라서 직렬로 연결된 저항의 등가 저항은 각 저항값의 합과 같습니다.

저항을 병렬 연결한 경우

병렬로 연결된 각 소자에는 동일한 전압이 걸립니다.

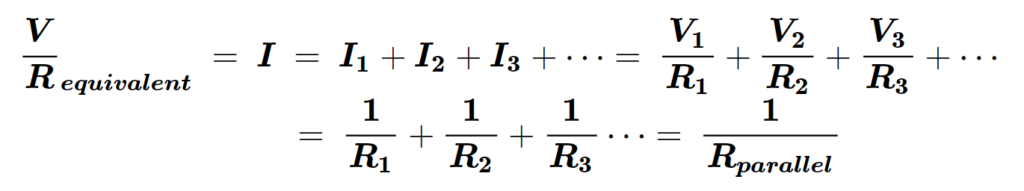

이러한 특성을 이용하면 다음과 같이 병렬 회로의 등가 저항값을 구할 수 있습니다.

PCB-수동소자-시리즈-병렬저항
저항을 병렬 연결한 회로

따라서 병렬로 연결된 저항의 등가 저항의 역수는 각 저항값의 역수의 합과 같습니다.

저항의 기본 원리가 중요한 이유

저항 자체는 비교적 단순한 구조와 계산식을 가지고 있습니다.

하지만 저항의 기본 원리를 정확하게 이해하지 못하면 전기회로를 이해하는 데 어려움이 생길 수 있습니다.

특히 저항값과 비저항의 관계, 직렬·병렬 연결에 따른 등가 저항 계산은 전기회로를 이해하기 위한 기본 개념입니다.

전기회로를 처음 접한다면 이러한 저항의 원리를 정확하게 이해해 두는 것이 좋습니다.
