MRI(Magnetic Resonance Imaging) 시스템에서 RF 코일(Radio Frequency Coil)은 신호를 송수신하는 핵심 구성요소입니다.
RF 코일의 성능을 높이기 위해서는 코일의 크기와 형상을 적절하게 설계하고 신호 대 잡음비(SNR)를 최대화해야 합니다.
특히 RF 코일에서 발생하는 도체 손실(Conductor Loss)과 방사 손실(Radiation Loss)은 SNR에 큰 영향을 줄 수 있습니다.
이번 연구에서는 유한 차분 시간 영역(FDTD, Finite-Difference Time-Domain) 방법을 이용해 MRI RF 와이어 코일의 도체 손실과 방사 손실을 개별적으로 추정하고, 다른 해석 방법 및 실제 측정 결과와 비교하여 FDTD 기반 손실 해석의 정확성을 살펴봅니다.
MRI RF 코일 설계에서 SNR이 중요한 이유
MRI 시스템의 RF 코일은 MR 신호를 송수신하는 데 사용됩니다.
RF 코일을 최적화하려면 단순히 코일을 동작시키는 것에 그치지 않고 코일 크기와 형상을 적절하게 선택하여 SNR을 최대화하는 과정이 필요합니다.
이 과정에서 코일의 도체 손실과 방사 손실은 SNR에 영향을 주는 중요한 요소입니다. 따라서 RF 코일을 설계할 때 이러한 손실을 정확하게 예측할 수 있는 해석 방법이 필요합니다.

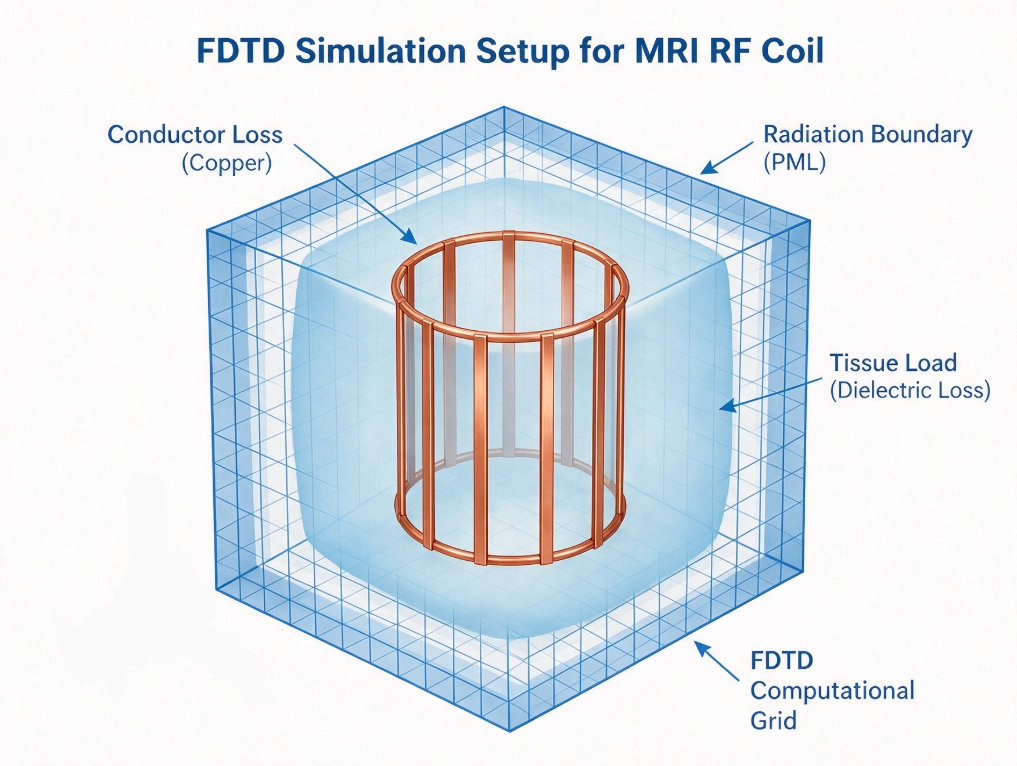

FDTD를 이용한 RF 코일 손실 추정
FDTD(Finite-Difference Time-Domain)는 시간 영역에서 전자기장을 해석하는 수치해석 방법입니다.
원문에서 소개하는 연구는 기존의 샘플 유도 저항 추정 관련 연구를 바탕으로 FDTD 방법을 이용하여 RF 코일의 도체 손실과 방사 손실을 개별적으로 추정하는 정확성을 평가했습니다.
FDTD·FEM·해석적 결과 비교
FDTD 방법의 정확성을 확인하기 위해 연구에서는 단일 해석 결과만 사용하지 않았습니다.
FDTD로 계산한 결과를 다음과 비교했습니다.
- 해석적(Analytical) 결과
- FEM(Finite Element Method) 결과
- 실제 RF 코일 프로토타입 측정값
이러한 비교를 통해 FDTD 방법이 MRI RF 코일의 성능을 추정하는 데 활용될 수 있는지를 평가했습니다.
FDTD를 이용한 도체 손실과 방사 손실 분석
RF 코일의 성능을 평가할 때는 코일에서 발생하는 손실 메커니즘을 고려해야 합니다.
원문에서 소개하는 연구에서는 FDTD를 이용하여 코일 도체에서 발생하는 손실과 방사에 의한 손실을 개별적으로 추정했습니다.
연구 결과, FDTD 방법을 통해 RF 코일의 도체 및 방사 손실을 정확하게 추정할 수 있음을 확인했습니다.
복잡한 MRI RF 코일 설계에서 FDTD의 활용
FDTD 방식의 장점은 단순한 코일 형상뿐 아니라 해석적 공식으로 분석하기 어려운 복잡한 코일 설계에서도 시뮬레이션을 수행할 수 있다는 점입니다.
연구에서는 FDTD 결과를 해석적 결과, FEM 결과 및 실제 프로토타입 측정값과 비교했으며, 이를 통해 복잡한 RF 코일 구조에서도 FDTD가 손실과 성능을 평가하는 데 활용될 수 있음을 확인했습니다.
MRI RF 코일 설계 최적화와 전자기 해석
MRI RF 코일의 성능을 높이기 위해서는 코일의 형상과 크기뿐만 아니라 SNR에 영향을 주는 도체 손실과 방사 손실을 함께 고려해야 합니다.
이번 연구는 FDTD 방법으로 이러한 손실을 개별적으로 추정하고, 해석적 방법과 FEM 및 실제 RF 코일 측정 결과와 비교했습니다.
결과적으로 FDTD는 MRI RF 코일의 손실과 성능을 평가할 수 있으며, 특히 해석적 접근이 어려운 복잡한 RF 코일 설계를 시뮬레이션하는 방법으로 활용할 수 있음을 보여줍니다.
참고 논문
Giovannetti G, Wang Y, Jayakumar NKT, Barney J, Tiberi G. Magnetic Resonance Wire Coil Losses Estimation with Finite-Difference Time-Domain Method. Electronics. 2022; 11(12):1872.
https://doi.org/10.3390/electronics11121872
