대표적인 안테나 종류를 이해해야 하는 이유
무선 통신 시스템에서 안테나는 전자기 신호를 송신하고 수신하는 핵심 부품입니다. 스마트폰 통화, Wi-Fi, 블루투스, 위성 통신, 레이더, 우주 관측에 이르기까지 거의 모든 무선 시스템에는 안테나가 사용됩니다.
안테나는 기본적으로 전류 분포를 제어하여 원하는 전자기파를 방사하거나 수신합니다. 하지만 실제 안테나 설계에서는 주파수, 대역폭, 편파, 이득, 방사패턴, 임피던스 정합, 설치 공간 등 다양한 요소를 함께 고려해야 합니다.
따라서 안테나의 종류별 특징과 장단점을 이해하는 것은 무선 통신 시스템 설계의 출발점이라고 할 수 있습니다.
안테나 설계에서 고려해야 할 주요 기준
안테나는 형태뿐 아니라 성능 기준에 따라 다양하게 분류할 수 있습니다. 대표적인 분류 기준은 다음과 같습니다.
대역폭에 따른 분류
안테나는 사용 가능한 주파수 범위에 따라 광대역 안테나와 협대역 안테나로 나눌 수 있습니다.
광대역 안테나는 넓은 주파수 범위에서 사용할 수 있어 다양한 통신 환경에 적합합니다. 반면 협대역 안테나는 특정 주파수에서 높은 효율을 얻기 쉬워 목적이 명확한 시스템에 유리합니다.
편파에 따른 분류
안테나의 편파는 전파가 공간에서 진동하는 방향을 의미합니다. 일반적으로 선형 편파 안테나와 원형 편파 안테나가 많이 사용됩니다.
편파 특성은 통신 품질, 수신 안정성, 설치 방향 민감도에 영향을 주기 때문에 안테나 설계에서 중요한 요소입니다.
공진 특성에 따른 분류
안테나는 특정 주파수에서 공진하는 공진 안테나와 비교적 넓은 범위에서 동작하는 비공진 안테나로 구분할 수 있습니다.
공진 안테나는 특정 주파수에서 높은 효율을 얻을 수 있지만, 설계 주파수와 실제 사용 환경이 달라지면 성능이 저하될 수 있습니다.
소자 수에 따른 분류
안테나는 하나의 방사 소자를 사용하는 단일 안테나와 여러 소자를 배열한 다중 안테나로 나눌 수 있습니다.
다중 안테나는 방향성, 이득, 통신 안정성을 높이는 데 유리하며, MIMO 안테나나 배열 안테나 설계에 활용됩니다.
대표적인 안테나 종류와 특징 비교

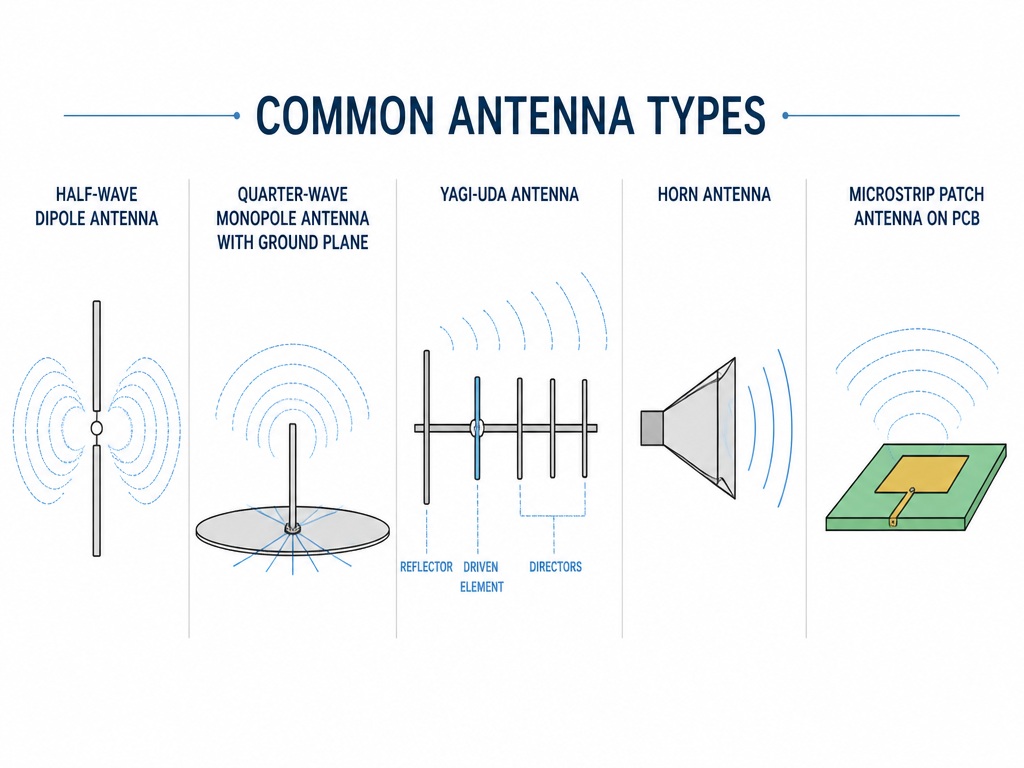

대표적인 안테나 종류에는 반파장 다이폴 안테나, 1/4파장 모노폴 안테나, 야기-우다 안테나, 혼 안테나, 패치 안테나가 있습니다. 각 안테나는 구조와 동작 방식이 다르며, 사용 목적에 따라 적합한 설계 방식도 달라집니다.
1. 반파장 다이폴 안테나
반파장 다이폴 안테나는 가장 기본적인 안테나 구조 중 하나입니다. 직선형 도선 두 개가 중심을 기준으로 대칭을 이루며, 안테나 이론과 설계의 기초가 되는 형태입니다.
반파장 다이폴 안테나는 이름처럼 파장의 약 절반 길이에서 공진하도록 설계됩니다. 실제 환경에서는 도선의 반지름, 재질, 주변 구조물의 영향으로 이상적인 반파장보다 약간 짧은 길이에서 공진이 발생할 수 있습니다.
이 안테나는 입력 임피던스가 약 70Ω 수준으로, 50Ω 또는 75Ω 표준 전송선로와 비교적 정합이 쉽습니다. 또한 H-평면에서 무지향성 방사패턴을 가지므로 여러 방향으로 전파를 고르게 방사할 수 있습니다.
반파장 다이폴 안테나 장점
- 구조가 단순하고 설계가 비교적 쉬움
- 기본 안테나 이론 이해에 적합
- 표준 전송선로와 임피던스 정합이 비교적 용이
- 다양한 무선 통신 시스템에 활용 가능
반파장 다이폴 안테나 단점
- 안테나 길이가 파장에 비례해 저주파에서는 크기가 커질 수 있음
- 고이득이나 특정 방향성 확보에는 한계가 있음
주요 활용 분야
기본 무선 통신, 실험용 안테나, 기준 안테나, 교육용 안테나 설계
2. 1/4파장 모노폴 안테나
1/4파장 모노폴 안테나는 반파장 다이폴 안테나의 한쪽 도선을 금속 접지판으로 대체한 구조입니다. 일반적으로 수직 도선과 접지면으로 구성되며, 공진형 안테나로 분류됩니다.
모노폴 안테나는 길이가 약 1/4파장이기 때문에 반파장 다이폴 안테나보다 물리적 크기를 줄일 수 있습니다. 또한 접지면을 기준으로 방사되기 때문에 다이폴 안테나보다 높은 지향성을 얻을 수 있습니다.
입력 임피던스는 약 35Ω 수준으로 알려져 있으며, 50Ω 전송선로와도 비교적 정합이 가능합니다. 다만 안정적인 성능을 위해서는 충분한 접지면 확보가 중요합니다.
1/4파장 모노폴 안테나 장점
- 다이폴 안테나보다 짧은 구조
- 비교적 단순한 설계
- 차량, 기지국, 휴대용 장치에 적용하기 쉬움
- 수직 편파 구현에 적합
1/4파장 모노폴 안테나 단점
- 접지면 크기와 품질에 따라 성능이 달라질 수 있음
- 설치 환경의 영향을 받을 수 있음
주요 활용 분야
차량용 안테나, 휴대용 무선 장치, IoT 통신, 기지국 보조 안테나
3. 야기-우다 안테나
야기-우다 안테나는 높은 이득과 강한 방향성을 얻기 위해 널리 사용되는 안테나입니다. 구조가 비교적 간단하고 제작 비용이 낮아 VHF 및 UHF 대역에서 많이 사용됩니다.
야기-우다 안테나는 일반적으로 방사소자, 도파기, 반사기로 구성됩니다. 방사소자는 실제 전파를 송수신하는 중심 소자이며, 보통 반파장 다이폴 또는 접힌 다이폴 구조가 사용됩니다.
도파기는 방사소자 앞쪽에 배치되어 전파를 특정 방향으로 유도합니다. 반사기는 방사소자 뒤쪽에 위치해 뒤쪽으로 방사되는 전파를 반사하여 전방 방향성을 높입니다.
이러한 구조 덕분에 야기-우다 안테나는 특정 방향으로 강한 신호를 보내거나 받을 수 있습니다.
야기-우다 안테나 장점
- 높은 안테나 이득 확보 가능
- 구조가 단순하고 제작 비용이 낮음
- 특정 방향 통신에 유리
- TV 수신 안테나 등으로 널리 사용
야기-우다 안테나 단점
- 방향성이 강해 설치 방향이 중요함
- 광대역 성능에는 한계가 있을 수 있음
- 소자 수와 간격 최적화가 필요함
주요 활용 분야
TV 수신 안테나, VHF/UHF 통신, 지향성 무선 통신, 장거리 수신 시스템
4. 혼 안테나
혼 안테나는 개구형 안테나의 대표적인 형태입니다. 도선형 안테나보다 높은 주파수 대역에서 많이 사용되며, 마이크로파 및 밀리미터파 시스템에서 자주 활용됩니다.
혼 안테나는 구조에 따라 피라미드형 혼 안테나와 원뿔형 혼 안테나로 나눌 수 있습니다. 피라미드형 혼 안테나는 선형 편파에 적합하고, 원뿔형 혼 안테나는 원형 편파 구현에 활용될 수 있습니다.
혼 안테나는 넓은 대역폭을 가질 수 있으며, 개구부의 크기와 플레어 길이를 조절해 빔폭과 지향성을 제어할 수 있습니다. 플레어 길이를 길게 하면 사이드 로브를 줄이고 원하는 방사패턴을 얻는 데 유리하지만, 실제 장비 적용 시 크기와 설치성을 함께 고려해야 합니다.
혼 안테나 장점
- 광대역 특성이 우수함
- 높은 주파수 대역에서 안정적인 성능
- 지향성 제어가 용이함
- 측정용 기준 안테나로 활용 가능
혼 안테나 단점
- 크기가 커질 수 있음
- 저주파 대역에는 적합하지 않음
- 구조 최적화가 필요함
주요 활용 분야
마이크로파 통신, 레이더, 위성 통신, 안테나 측정, EMC 테스트
5. 패치 안테나
패치 안테나는 PCB 위에 구현할 수 있는 평면형 안테나입니다. 마이크로스트립 안테나라고도 하며, 일반적으로 접지판, 유전체 기판, 금속 패치로 구성됩니다.
패치 안테나의 패치 형태는 직사각형, 정사각형, 원형, 링 형태 등 다양하게 설계할 수 있습니다. 급전 방식도 마이크로스트립 선로 급전, 동축 선로 급전 등으로 나눌 수 있습니다.
패치 안테나는 얇고 가벼우며 PCB와 통합하기 쉽다는 장점이 있습니다. 또한 패치 크기, 유전체 두께, 기판 재질, 급전 위치, 패치 형상을 조절해 공진 주파수, 입력 임피던스, 방사패턴, 편파를 설계할 수 있습니다.
이러한 특성 때문에 패치 안테나는 모바일 기기, Wi-Fi, 블루투스, GPS, IoT 기기 등 소형 무선 장치에 폭넓게 사용됩니다.
패치 안테나 장점
- 얇고 가벼운 구조
- PCB 기반 설계에 적합
- 소형화에 유리
- 다양한 형상과 급전 방식 적용 가능
- 모바일 및 IoT 기기에 적합
패치 안테나 단점
- 대역폭이 제한될 수 있음
- 기판 특성에 따라 성능 변화가 큼
- 주변 부품과 케이스의 영향을 받을 수 있음
주요 활용 분야
스마트폰, Wi-Fi, 블루투스, GPS, IoT 기기, 차량용 무선 모듈
대표 안테나 종류별 특징 요약
| 안테나 종류 | 주요 특징 | 장점 | 주 활용 분야 |
|---|---|---|---|
| 반파장 다이폴 안테나 | 기본적인 공진형 안테나 | 구조 단순, 정합 용이 | 무선 통신, 실험용 |
| 1/4파장 모노폴 안테나 | 접지면을 활용한 소형 안테나 | 짧은 길이, 설치 용이 | 차량, IoT, 휴대 장치 |
| 야기-우다 안테나 | 지향성 고이득 안테나 | 높은 이득, 저비용 | TV 수신, VHF/UHF 통신 |
| 혼 안테나 | 개구형 광대역 안테나 | 광대역, 고주파 안정성 | 레이더, 위성, 측정 |
| 패치 안테나 | PCB 기반 평면 안테나 | 소형·경량, 집적 용이 | 모바일, Wi-Fi, GPS |
안테나 설계에 Ansys HFSS가 필요한 이유
대표적인 안테나 구조는 이론적으로 설명할 수 있지만, 실제 제품에 적용할 때는 훨씬 복잡한 변수가 발생합니다.
예를 들어 안테나 주변의 금속 구조물, PCB 레이아웃, 케이스 재질, 급전 구조, 접지면 크기, 사용 주파수, 방사패턴 요구 조건 등이 성능에 직접적인 영향을 줍니다.
이 때문에 실제 안테나 설계에서는 전자기장 해석 소프트웨어를 활용한 시뮬레이션이 중요합니다. 특히 Ansys HFSS와 HFSS Antenna Toolkit은 다양한 안테나 구조를 설계하고 해석 결과를 확인하는 데 활용할 수 있는 대표적인 전자기장 해석 솔루션입니다.
안테나 설계자는 시뮬레이션을 통해 다음과 같은 성능을 검토할 수 있습니다.
- 공진 주파수
- 입력 임피던스
- S-파라미터
- 방사패턴
- 안테나 이득
- 편파 특성
- 대역폭
- 효율
이를 통해 실제 제작 전 설계 오류를 줄이고, 목표 성능에 맞는 안테나 구조를 더 효율적으로 최적화할 수 있습니다.
결론: 목적에 맞는 안테나 디자인 선택이 중요하다
안테나는 무선 통신 시스템의 성능을 결정하는 핵심 요소입니다. 반파장 다이폴 안테나는 기본 구조 이해에 적합하고, 1/4파장 모노폴 안테나는 소형화와 설치 편의성이 뛰어납니다.
야기-우다 안테나는 높은 지향성과 이득이 필요한 환경에 적합하며, 혼 안테나는 고주파·광대역 시스템에서 강점을 가집니다. 패치 안테나는 PCB 기반 소형 무선 기기에 매우 유용합니다.
따라서 안테나를 설계할 때는 단순히 형태만 선택하는 것이 아니라, 사용 주파수, 대역폭, 이득, 편파, 설치 공간, 시스템 요구 조건을 종합적으로 고려해야 합니다.
효율적인 안테나 설계를 위해서는 이론적 이해와 함께 Ansys HFSS와 같은 전자기장 해석 도구를 활용해 설계 검증과 최적화를 진행하는 것이 중요합니다.
FAQ
Q1. 가장 기본적인 안테나는 무엇인가요?
가장 기본적인 안테나 중 하나는 반파장 다이폴 안테나입니다. 구조가 단순하고 안테나 이론을 이해하기 쉬워 교육, 실험, 기본 무선 통신 설계에 널리 활용됩니다.
Q2. 다이폴 안테나와 모노폴 안테나의 차이는 무엇인가요?
다이폴 안테나는 두 개의 도선으로 구성된 대칭 구조이고, 모노폴 안테나는 한쪽 도선을 접지면으로 대체한 구조입니다. 모노폴 안테나는 다이폴보다 길이를 줄일 수 있지만 접지면의 영향을 크게 받습니다.
Q3. 야기-우다 안테나는 어디에 사용되나요?
야기-우다 안테나는 높은 이득과 강한 방향성이 필요한 VHF/UHF 대역 통신에 많이 사용됩니다. 대표적으로 TV 수신 안테나, 지향성 무선 통신, 장거리 수신 시스템 등에 활용됩니다.
Q4. 패치 안테나는 왜 모바일 기기에 많이 사용되나요?
패치 안테나는 얇고 가벼우며 PCB 위에 쉽게 구현할 수 있습니다. 소형화가 가능하고 Wi-Fi, 블루투스, GPS, IoT 기기와 같은 무선 모듈에 적용하기 좋습니다.
Q5. 안테나 설계에 시뮬레이션이 필요한 이유는 무엇인가요?
실제 안테나는 주변 구조물, 접지면, 기판 재질, 급전 방식 등 다양한 요인의 영향을 받습니다. 전자기장 시뮬레이션을 활용하면 제작 전에 공진 주파수, 방사패턴, 이득, 효율 등을 검토하고 설계를 최적화할 수 있습니다.
