현대 항공 전장에서는 통신과 감시 체계의 정밀한 이해가 무엇보다 중요합니다.
Ansys STK는 현실과 유사한 시나리오를 가상 공간에서 구현하여, 통신 커버리지 분석, 레이더 위협 평가, 재밍 효과 분석 등을 정량적으로 수행할 수 있는 강력한 시뮬레이션 도구입니다.
이번 글에서는 Ansys STK와 HFSS 연동을 기반으로 항공기의 통신 범위와 레이더 재밍 효과를 어떻게 분석하는지, 실제 시나리오 예시와 함께 살펴보겠습니다.
[/vc_column_text][vc_column_text css=””]
통신 커버리지와 레이더 재밍이란?
통신 커버리지 (Communication Coverage)
항공기나 함정, 드론 간에 안정적인 통신이 가능한 신호 범위를 의미합니다.
지형, 장애물, 안테나의 방향성에 따라 커버리지는 실시간으로 변화하며, 이 범위를 예측하고 분석하는 것이 중요합니다.
레이더 재밍 (Radar Jamming)
적의 레이더 탐지 능력을 의도적으로 방해하여 아군 항공기의 피탐 확률을 낮추는 전자전 기술입니다.
STK에서는 이를 통해 재밍 전후의 탐지 확률 변화를 수치적으로 확인할 수 있습니다.
Ansys STK 기반 통신 분석 프로세스
Ansys STK를 활용한 통신 커버리지 분석은 다음과 같은 단계로 이루어집니다.

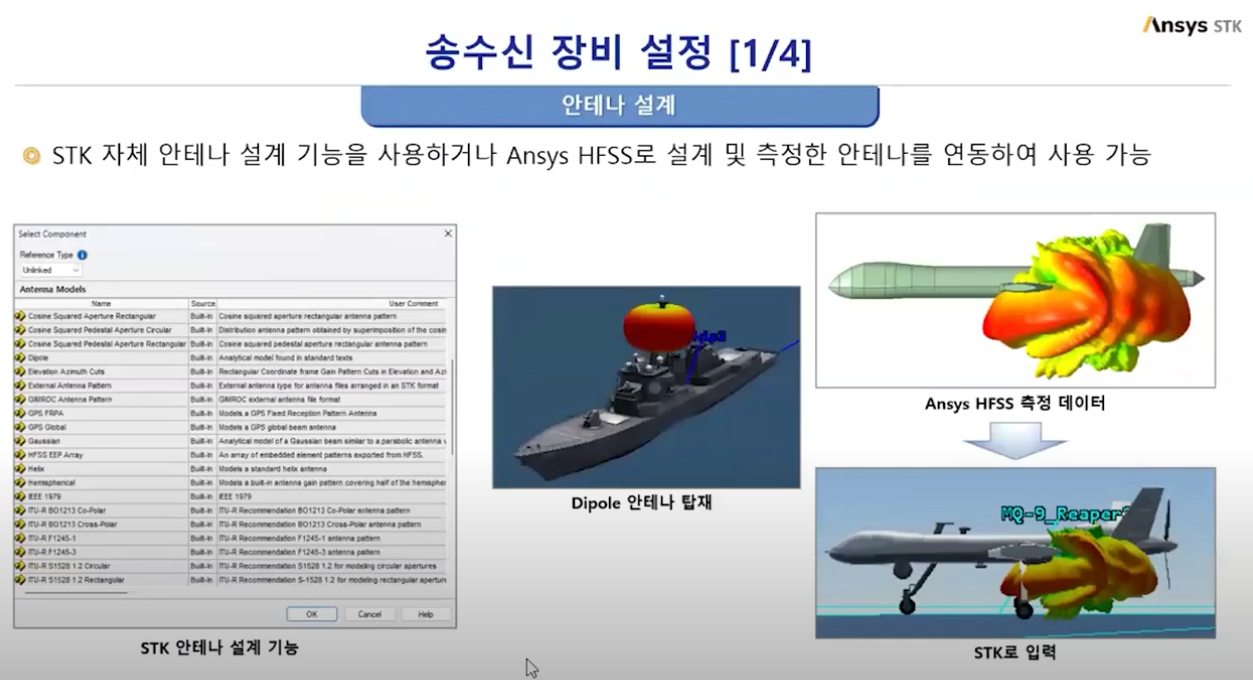

1. 송수신 장비 설정
- 다양한 안테나 모델을 직접 설계하거나 외부 설계 데이터를 가져올 수 있습니다.
- Ansys HFSS에서 설계된 Far-Field 데이터(FFD)를 가져오면, 현실적인 방사 패턴과 이득 특성이 적용됩니다.
- Ansys STK 기본 안테나도 활용 가능하며, 빠른 프로토타입용으로 적합합니다.

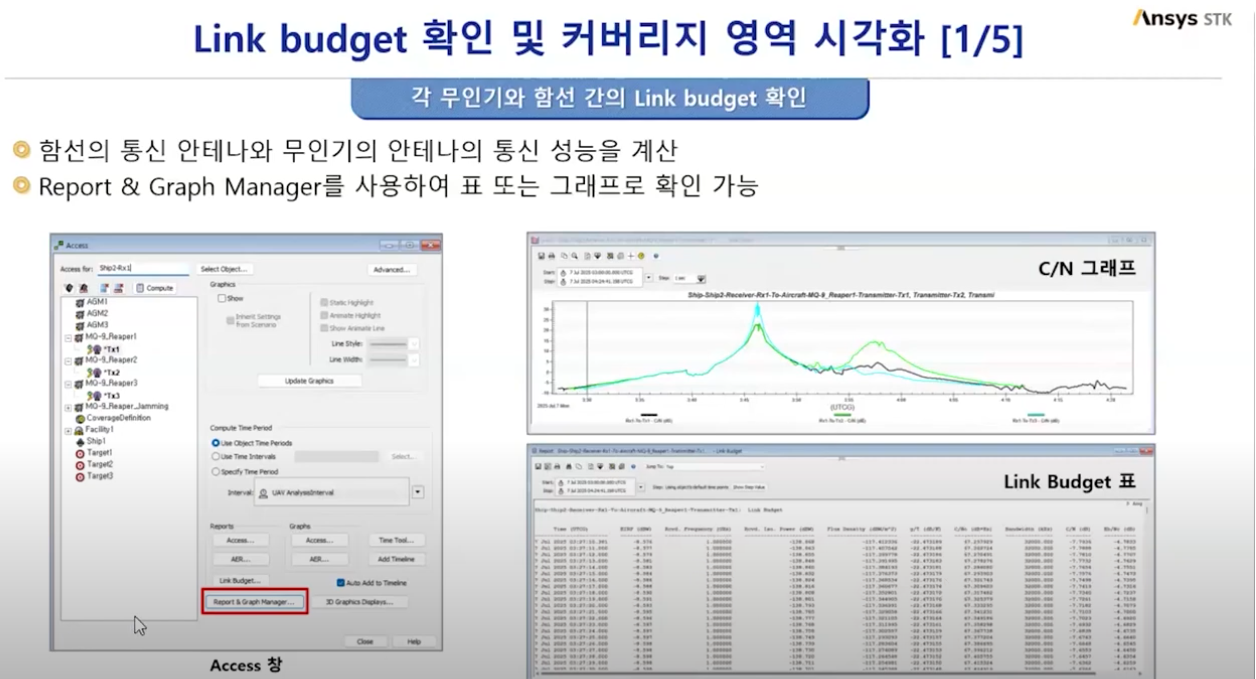

2. 링크 버짓과 커버리지 시각화
- Link Budget은 통신 가능 여부를 수치로 판단하는 지표입니다.
- Carrier to Noise, BER, EIRP 등의 값을 통해 실시간 통신 상태를 예측합니다.
- 3D 시뮬레이션 화면에서 통신 커버리지를 시각적으로 확인할 수 있습니다.

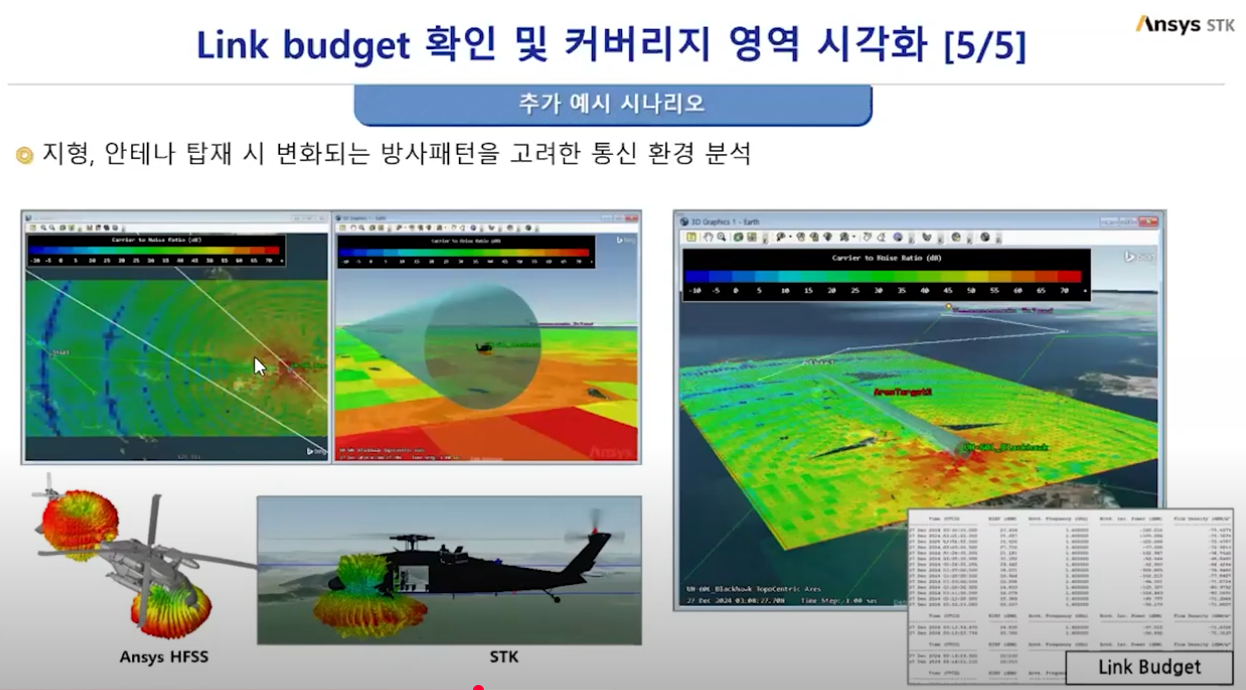

3. 지형 반영 시뮬레이션
드론, 헬리콥터, 전투기 등이 산악 지형 위를 비행할 때,
지형에 의해 발생하는 통신 사각지대를 실시간으로 파악할 수 있습니다.
Ansys HFSS 연동을 통한 고정밀 분석
Ansys HFSS 연동 절차
- Ansys HFSS에서 안테나 설계 → FFD 파일로 저장
- Ansys STK에서 FFD 불러오기 → 방향성, 방사 패턴 자동 적용
- 통신 분석에 활용 → 시뮬레이션 정밀도 대폭 향상
배열 안테나 및 Null Steering
- 배열 안테나 구성으로 원하는 방향에 신호를 집중하거나,
- 적의 재밍에 대해 Null Steering 기능으로 간섭 최소화를 할 수 있습니다.
레이더 시뮬레이션 및 탐지 확률 분석

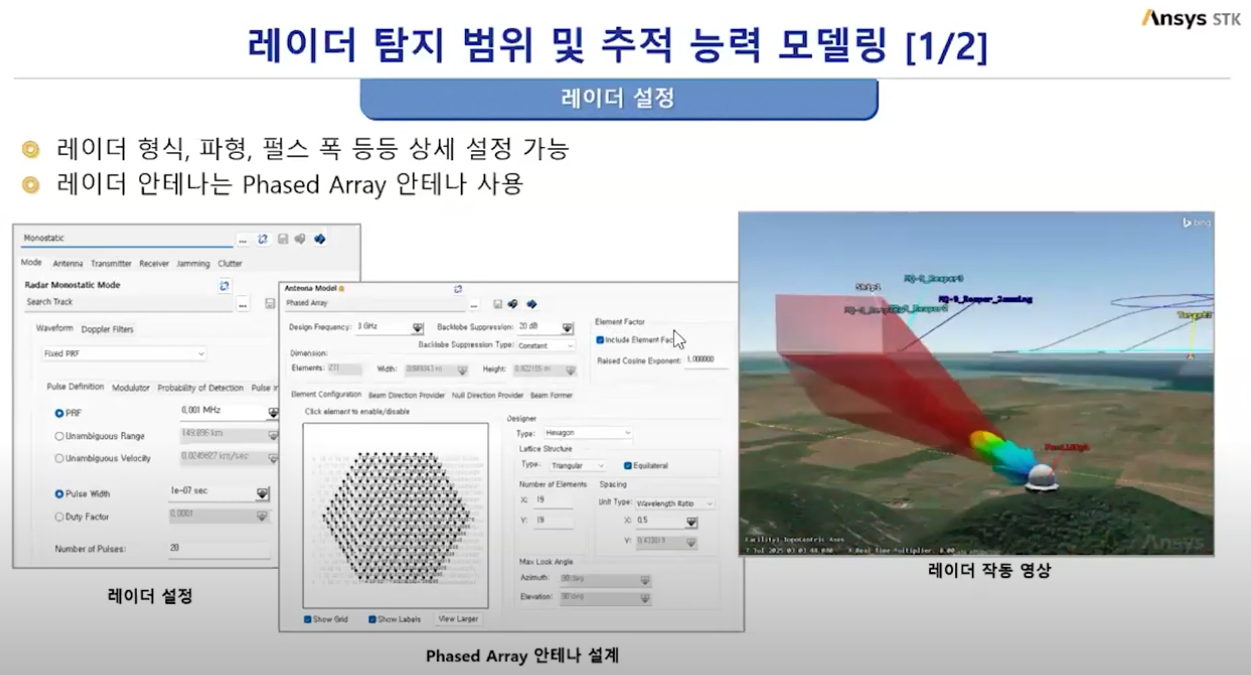

1. 레이더 탐지 범위 모델링
STK에서 레이더의 형식, 펄스, 기동 등을 설정할 수 있습니다.
미사일을 탐지하고, 요격 시스템과 연동하여 격추까지 시뮬레이션 가능합니다.
2. RCS (레이더 단면적) 반영
Ansys STK 기본 설정 외에도, HFSS에서 시뮬레이션한 RCS 데이터를 적용하여
실제 무인기나 함정의 피탐 능력을 정확히 평가할 수 있습니다.
3. 탐지 확률 계산
CNR, 펄스 수, RCS 변화 등을 기반으로 탐지 확률을 계산합니다.
일반적으로 탐지 확률이 0.7 이상이면 피탐된 것으로 간주됩니다.
재밍 시나리오와 효과 분석
1. 재밍 송신기 설정
- 재밍 방향, 출력, 주파수 대역, 지형 반사 고려 등 설정 가능
- 아군 항공기에 재밍 탑재 → 적 레이더 향해 지향성 전파 송출
2. 재밍 효과 시뮬레이션
재밍 전/후 탐지 확률을 그래프와 수치로 비교 가능
3D 화면에서 아군 항공기의 고도, 위치, 방사 패턴을 실시간 확인 가능

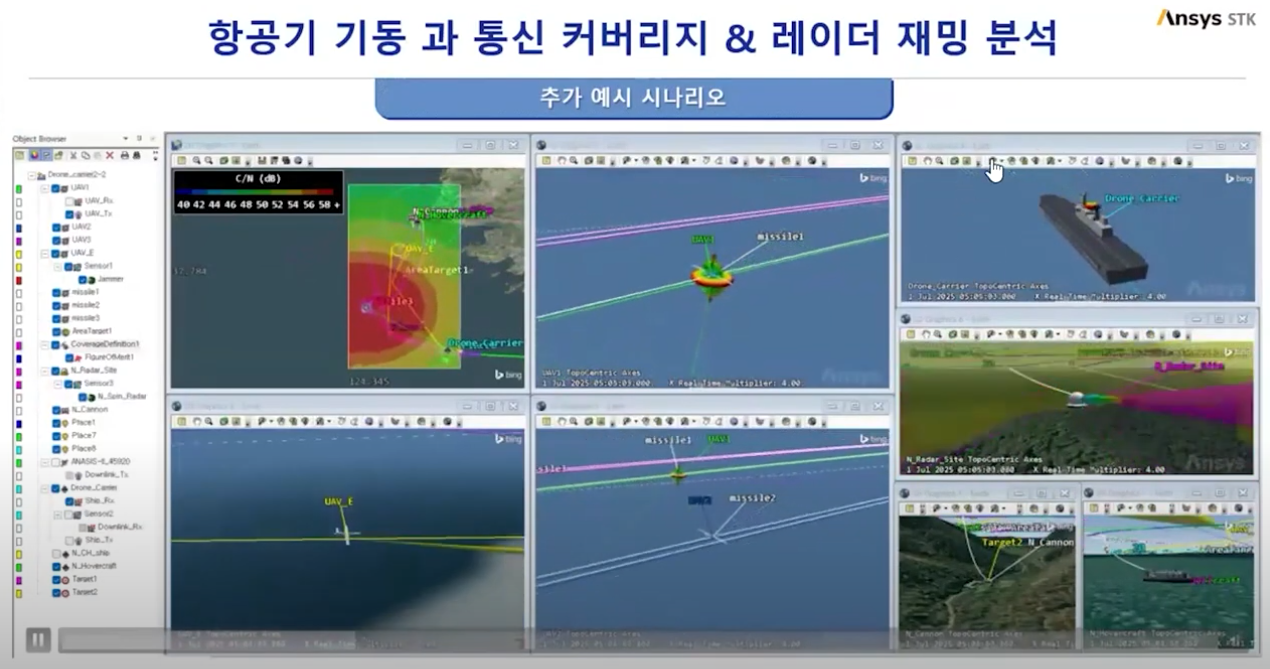

실제 시나리오 예시
✅ 무인기 3기 통신 분석
- 지형 굴곡 및 방사 패턴 반영
- 드론별 커버리지 영역이 실시간 변화
✅ F-16 통신 + 레이더 회피 시나리오
HFSS RCS 데이터 연동
재밍 전후 피탐 확률 시각화
✅ 함정 전파 흡수체 적용 효과
전파 흡수재 도포 전/후 탐지 확률 비교
정량적 효과 검증 가능
마무리하며
Ansys STK는 단순한 시뮬레이션 도구를 넘어서,
통신 품질, 레이더 탐지, 재밍 효과까지 종합적으로 분석할 수 있는 전자전 시뮬레이션 플랫폼입니다.
특히 Ansys HFSS와 연동하면 실제 환경과 유사한 디지털 트윈 기반 결과를 얻을 수 있어,
실험 없이도 고정밀 전략 설계가 가능합니다.
방산, 항공, 무인기 시스템, 통신망 분석 등 다양한 분야에서 Ansys STK의 활용 가치는 점점 커지고 있습니다.
앞으로 복수 항공기의 협동 임무 시뮬레이션도 Ansys STK를 통해 더욱 정밀하게 수행될 수 있을 것입니다.
궁금한 점이나 실제 적용 사례가 궁금하다면 아래 링크를 통해 문의를 남겨주세요. ✍️
문의하기 : https://moasoftware.co.kr/contact-us/
