개요
Ansys Motor-CAD 및 Ansys Maxwell 2025 R1의 새로운 기능과 개선 사항을 소개합니다. 이번 버전에서는 축 방향 플럭스 기계(Axial Flux Machine) 설계를 위한 새로운 템플릿,
데이터 I/O 개선을 통한 Transient 솔버 성능 향상, 영구자석과 권선 와류손실의 고충실도 효율성 맵(High Fidelity Efficiency Maps), Continuum Air 2D(Beta, *File a Patent ]을 통해
전기 기계 설계 엔지니어들이보다 정밀하고 빠르게 시뮬레이션과 다물리계 시스템 레벨 최적설계(Optimization)를 수행할 수 있는 의미 있는 업데이트가 이뤄졌습니다.
주요 기능
1. Axial Flux Machine Template
– 새로운 축 방향 플럭스 기계 템플릿이 추가되어, 동일한 UX 환경에서 보다 효율적인 설계가 가능 해졌습니다. 이를 통해 Axial Flux 모터의 Optimization Design Process를 더욱 효율적으로 가속화 합니다..
– 자동화된 모델 생성: 동등한 2D 모델을 통해 축 방향 플럭스 기계를 설계할 수 있습니다.
– 응용 분야: 전기 자동차, 항공우주, 방위 산업 등 다양한 분야에서 활용될 수 있습니다.

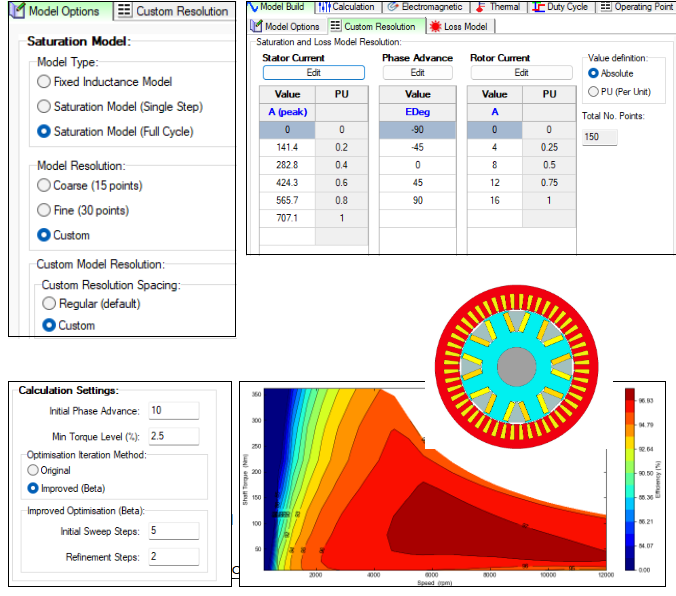

2. High Fidelity Efficiency Maps
– 더 높은 정확도의 성능 맵: 플럭스 및 손실 맵의 해상도 조정을 통해 보다 정밀한 성능 분석이 가능합니다.
– 최적화된 전압 여자 모델 내보내기: Motor-CAD와 Maxwell 간 연계를 강화하여 다양한 유형의 전기 기계에 대한 새로운 매핑 기능을 지원합니다.
– 새로운 해석 기능: 토크 리플 맵, 인덕션 머신 성능 매핑, 전압 여자 모델 내보내기 기능이 개선되었습니다.
3. Solvers Enhancements (EM & Thermal)
– EM 솔버 개선:

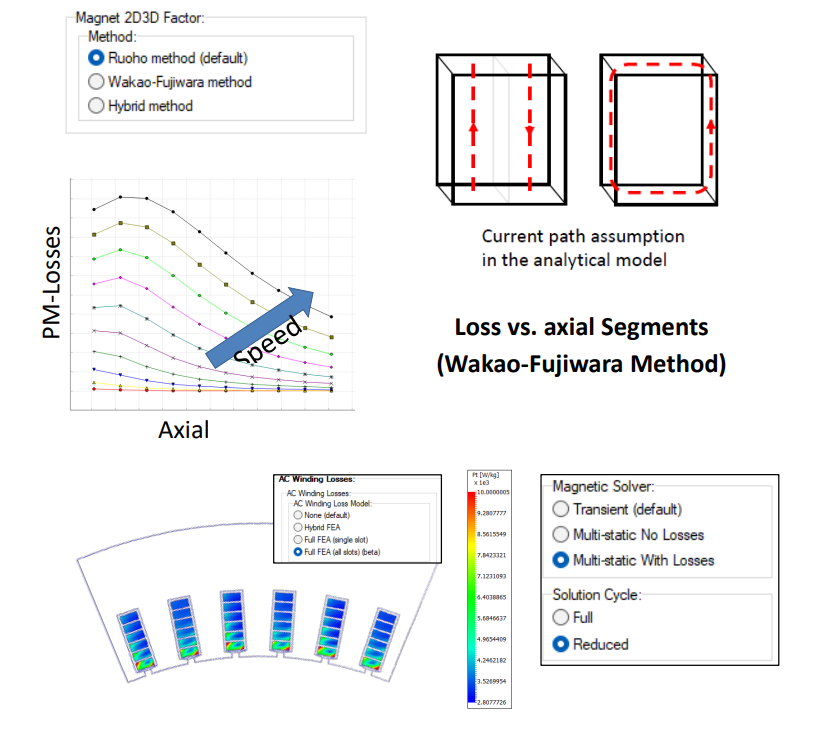

– 영구 자석 및 전기자 권선의 손실 예측이 더욱 정밀 해졌습니다.

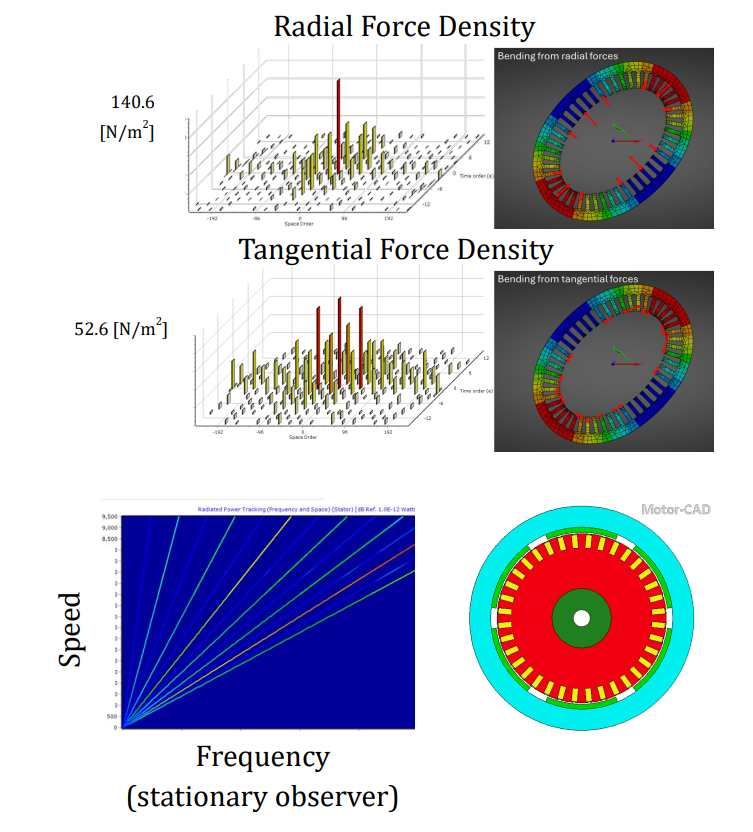

– NVH해석에 접선방향 성분 포함되어 Bending Mode에 대해서도 분석할 수 있습니다.
– 외전형 PM 전동기 (BPMOR) NVH분석이 추가되었습니다. Spectrogram에서 회전자의 거동이 고려된 성분을 확인할 수 있습니다.
– NVH(Noise, Vibration, Harshness) 분석을 위한 새로운 메시 제어 및 적응형 템플릿 추가.
열 솔버 개선:
– 유체 흐름 해석 성능 개선.

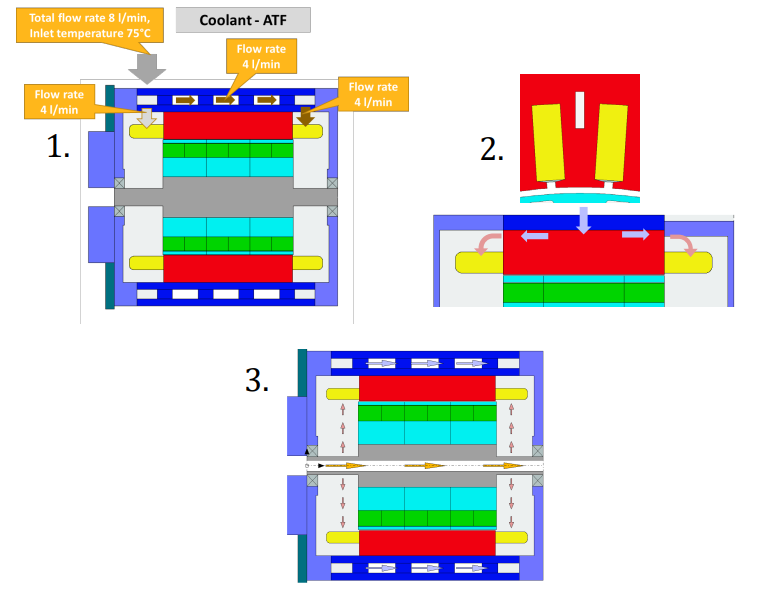

– 오일 냉각 및 스프레이 냉각 전략이 추가되어 열 해석 정확도 증가.

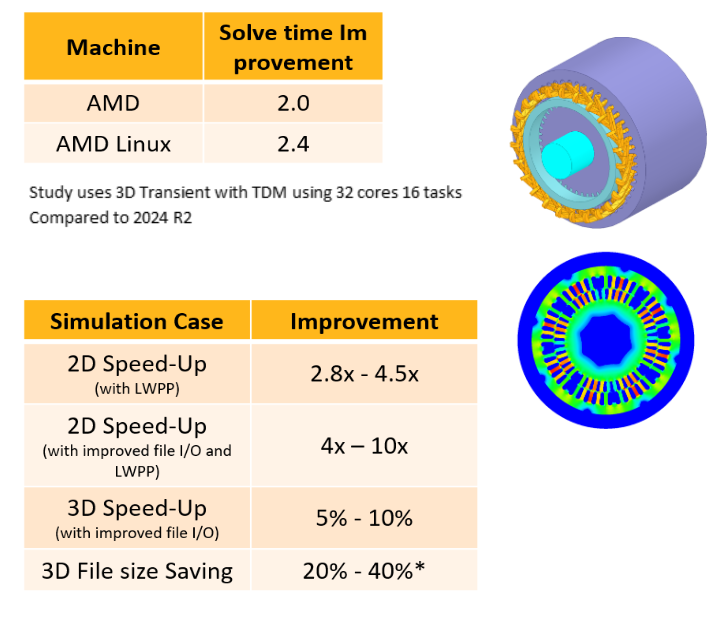

4. Faster Transient Analyses & Data Optimization
– 최적화된 Transient 해석:
– 불필요한 데이터 I/O를 줄이고, 디스크 공간 사용량을 감소하여 해석 속도를 높였습니다.
– Maxwell 2D/3D Transient 해석 속도가 크게 향상되었습니다.
– 새로운 데이터 저장 방식:
– 특정 객체에 대해서만 필드 저장을 허용하는 “Object Based Save Fields” 기능 추가.
– 디스크 공간을 최대 90% 절약하면서도 높은 정확도를 유지.

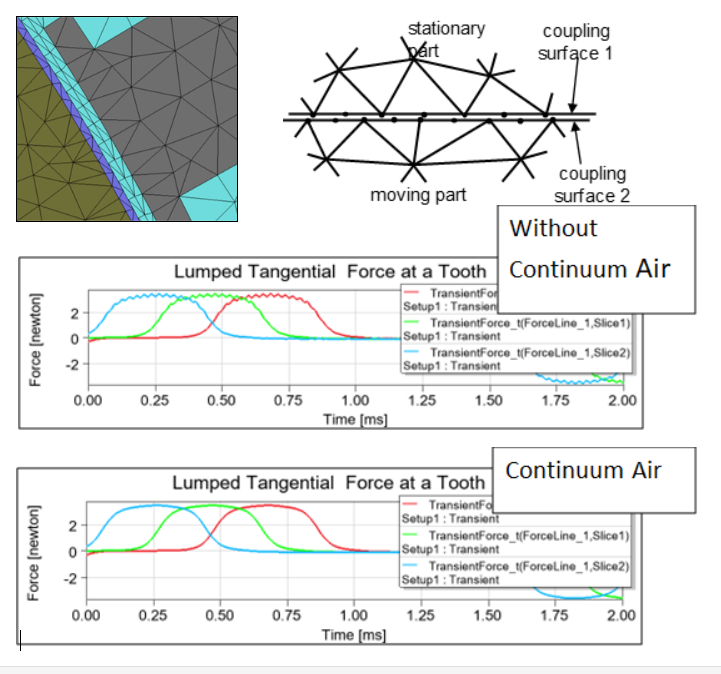

5. [Beta] Continuum Air 2D + Higher Accuracy with Skew Model
– Ansys Maxwell만의 Continuum Air기법으로 Mesh-Time Step 고려부분이 완화되어 가변 Step과 Skew Model에 대하여 높은 정확도의 Force(Torque) 계산이 가능합니다.
– 코깅 토크와 Tangential Force 성분 계산에 대한 해석 모델 경량화로 NVH 를 고려한 Optimization이 용이 해졌습니다.
6. PWM Excitation & Unified Performance Map Workflow

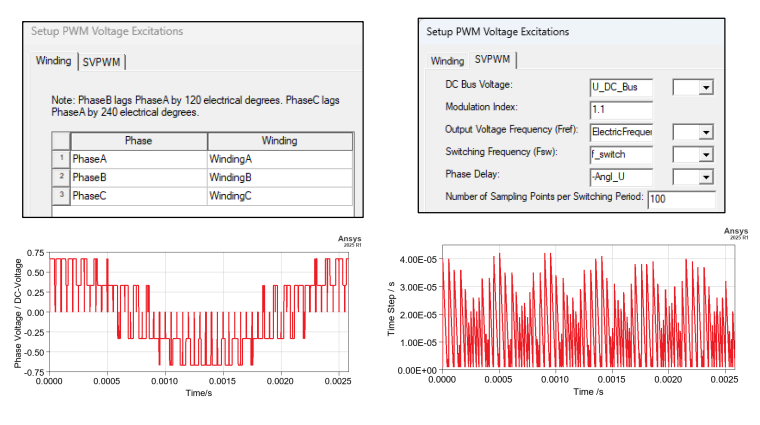

– 새로운 PWM 여자 설정:
– 3상 Y 결선 권선을 위한 새로운 공간 벡터 PWM 여자 기능 추가.
– 자동 데이터 세트 생성 및 모델 설정이 가능하여 설계 시간이 단축됨.

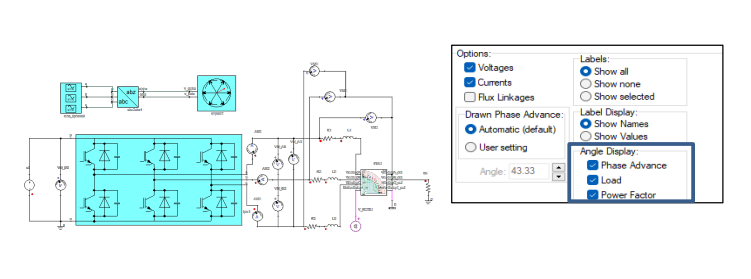

– 통합 성능 맵 워크플로우:
– Motor-CAD에서 생성된 모델을 Maxwell로 내보내는 과정이 간소화됨.
– 모터 성능 평가 툴과 Ansys Maxwell의 FEA(유한요소해석)를 결합하여 보다 정밀한 평가 가능.
