Ansys Fluent는 전산유체역학(CFD, Computational Fluid Dynamics)을 이용해 유체 흐름과 열전달, 난류, 다상 유동, 연소 등 다양한 물리 현상을 시뮬레이션하는 대표적인 CFD 소프트웨어입니다.

항공기 주변의 공기 흐름부터 자동차의 공기저항, 전기차 배터리 냉각, 데이터센터 열관리, 배관 내부 압력 손실까지 실제 산업에서 발생하는 다양한 유동 문제를 컴퓨터상에서 분석할 수 있습니다.

그렇다면 Ansys Fluent는 어떤 원리로 CFD 해석을 수행하며, 실제 시뮬레이션은 어떤 절차로 진행될까요?

이번 글에서는 전산유체역학의 기본 개념부터 Ansys Fluent 기반 CFD 해석 5단계와 주요 산업별 활용 분야까지 차례대로 살펴보겠습니다.

1. Ansys Fluent와 전산유체역학(CFD)이란?

전산유체역학(CFD)이란?

전산유체역학(Computational Fluid Dynamics, CFD)은 공기, 물, 오일 등의 유체 흐름과 열전달, 물질 전달 및 관련 물리 현상을 수치해석 기법을 이용해 계산하는 공학 분야입니다.

전통적인 제품 개발에서는 실제 시제품을 제작한 뒤 풍동, 수조 또는 시험 장비를 이용해 성능을 평가합니다. 이러한 실험은 매우 중요하지만 시제품 제작과 반복 시험에 상당한 시간과 비용이 필요할 수 있습니다.

CFD 시뮬레이션을 활용하면 설계 단계에서 여러 조건을 가상으로 비교하고, 실험만으로 관찰하기 어려운 제품 내부의 속도·압력·온도 분포까지 상세하게 분석할 수 있습니다.

특히 고온·고압 환경이나 복잡한 내부 유동처럼 직접 측정하기 어려운 문제를 시각화할 수 있다는 점이 CFD의 큰 장점입니다.

Ansys Fluent란?

Ansys Fluent는 다양한 유동 및 열전달 문제를 수치적으로 해석하기 위한 범용 CFD 소프트웨어입니다.

단순한 유체 흐름뿐 아니라 다음과 같은 복잡한 물리 현상을 모델링할 수 있습니다.

• 난류(Turbulence)
• 열전달(Heat Transfer)
• 다상 유동(Multiphase Flow)
• 화학종 수송(Species Transport)
• 연소(Combustion)
• 회전 및 동적 격자(Moving/Dynamic Mesh)
• 복합 열전달(Conjugate Heat Transfer)
• 연료전지 관련 해석

또한 형상 준비, 격자 생성, 물리 모델 설정, 계산 및 결과 분석으로 이어지는 CFD 워크플로우를 구성할 수 있어 자동차, 항공우주, 에너지, 화학공정, HVAC, 바이오메디컬 등 다양한 산업 분야에서 활용됩니다.

2. CFD 해석의 기본 원리와 지배방정식

CFD를 이해하기 위해서는 먼저 유체의 움직임을 설명하는 기본적인 지배방정식(Governing Equations)을 알아야 합니다.

CFD에서는 대표적으로 질량, 운동량, 에너지의 보존 법칙을 수학적인 방정식으로 표현합니다.

질량 보존: 연속 방정식

연속 방정식(Continuity Equation)은 유체 시스템에서 질량이 보존되어야 한다는 원리를 나타냅니다.

쉽게 말해 정상상태에서 시스템 내부에 질량이 축적되지 않는다면 들어오는 질량과 나가는 질량이 균형을 이루어야 합니다.

운동량 보존: 나비에-스토크스 방정식

나비에-스토크스 방정식(Navier-Stokes Equations)은 뉴턴의 운동 법칙을 유체에 적용한 것으로, 압력과 점성력, 체적력 등이 유체의 속도와 운동량에 어떤 영향을 미치는지 설명합니다.

CFD 해석에서 가장 핵심적인 방정식 중 하나입니다.

에너지 보존: 에너지 방정식

열전달이 포함된 문제에서는 에너지 방정식을 함께 계산합니다.

이를 통해 대류와 전도, 열발생 등에 따른 온도 및 에너지 분포를 예측할 수 있습니다.

Fluent와 유한체적법(FVM)

실제 공학 문제의 나비에-스토크스 방정식은 대부분 직접적인 해석해를 구하기 어렵습니다.

따라서 CFD에서는 전체 계산 영역을 작은 셀(Cell) 또는 검사체적(Control Volume)으로 분할한 다음 지배방정식을 수치적으로 계산합니다.

Ansys Fluent는 이러한 과정에 유한체적법(Finite Volume Method, FVM)을 사용합니다.

유한체적법은 각 검사체적을 기준으로 보존 방정식을 이산화하기 때문에 질량, 운동량 및 에너지의 보존을 다루는 CFD 문제에 적합합니다.

3. Ansys Fluent CFD 해석 5단계

일반적인 Ansys Fluent CFD 해석은 다음과 같은 흐름으로 진행됩니다.

① CAD 형상 단순화 → ② 격자 생성 → ③ 물리 모델 및 경계 조건 설정 → ④ 수치 계산 및 수렴 확인 → ⑤ 후처리 및 결과 분석

각 단계의 품질은 최종 CFD 결과의 신뢰성에 직접적인 영향을 미칩니다.

1단계. CAD 형상 단순화 및 유체 영역 추출

CFD 해석의 첫 번째 단계는 해석 목적에 적합한 형상(Geometry)을 준비하는 것입니다.

실제 제품 CAD에는 작은 나사산, 미세한 라운드, 불필요한 구멍 등 유동 해석에 큰 영향을 주지 않으면서 격자 수만 증가시키는 형상이 포함되어 있을 수 있습니다.

따라서 해석 목적에 따라 불필요한 세부 형상을 제거하고 계산에 필요한 유체 영역(Fluid Domain)을 정의해야 합니다.

주요 작업

CAD 형상 단순화

전체 유동장에 영향을 미치지 않는 범위에서 해석에 불필요한 미세 형상을 제거하여 격자 생성을 단순화합니다.

Fluid Volume Extraction

파이프나 밸브처럼 내부 유동을 분석하는 경우 실제 유체가 흐르는 공간을 별도의 계산 영역으로 추출합니다.

Share Topology

여러 부품의 접촉면이 적절하게 연결되도록 토폴로지를 구성해 필요한 경우 정합 격자(Conformal Mesh)를 생성할 수 있도록 준비합니다.

Named Selection 설정

inlet, outlet, wall과 같이 주요 경계면을 미리 명명하면 이후 경계 조건을 설정하기 편리합니다.

2단계. 격자 생성 및 품질 개선

격자(Mesh 또는 Grid)는 유체 영역을 수많은 작은 계산 셀로 나누는 과정입니다.

격자의 크기와 품질은 CFD 해석의 정확도와 계산 비용, 수렴성에 직접적인 영향을 미칩니다.

Watertight Geometry Workflow

형상의 연결성이 적절한 CAD 모델에서는 Fluent Meshing의 Watertight Geometry Workflow를 이용해 단계적으로 격자를 생성할 수 있습니다.

형상 불러오기부터 국부 격자 설정, 표면 및 체적 격자 생성까지 일련의 작업을 체계적으로 수행할 수 있습니다.

Local Sizing

모든 영역에 동일하게 미세한 격자를 적용하면 계산량이 지나치게 증가할 수 있습니다.

따라서 유동 변화가 큰 모서리, 곡면, 좁은 유로 또는 특정 관심 영역에만 Local Sizing을 적용해 격자를 세분화하는 방법이 효율적입니다.

Inflation / Prism Layer

벽면 주변에서는 점성 효과에 의해 경계층(Boundary Layer)이 형성됩니다.

이 영역을 정확하게 계산하기 위해 벽면 방향으로 프리즘 형태의 층을 생성할 수 있습니다.

난류 모델에 따라 적절한 첫 번째 셀 높이와 y+ 값을 설정하는 것이 중요하며, 성장률과 전체 경계층 두께 역시 해석 목적에 맞게 결정해야 합니다.

Poly-Hexcore Mesh

Fluent의 Poly-Hexcore 방식은 도메인 중심부에 Hexcore를 구성하고 다른 영역의 셀과 연결하여 효율적인 체적 격자를 생성하는 방식입니다.

복잡한 형상에서 계산 셀 수와 격자 품질, 계산 효율 사이의 균형을 확보하는 데 활용할 수 있습니다.

격자 품질 확인

격자 생성 후에는 Skewness, Orthogonal Quality 등의 품질 지표를 반드시 확인해야 합니다.

단순히 특정 기준값 하나만 확인하기보다 품질이 낮은 셀의 위치와 분포를 확인하고, 해당 영역이 중요한 유동 현상과 겹치는지도 함께 검토하는 것이 좋습니다.

또한 신뢰성이 중요한 해석에서는 격자 크기를 변화시켜 결과가 격자에 얼마나 민감한지 확인하는 Mesh Independence/Grid Convergence 검토가 권장됩니다.

3단계. 물리 모델 및 경계 조건 설정

격자가 준비되었다면 실제 유체가 어떤 조건에서 흐르는지 정의해야 합니다.

주요 경계 조건

Fluent에서 자주 사용하는 경계 조건에는 다음이 있습니다.

• Velocity Inlet: 입구 속도 지정
• Mass-Flow Inlet: 입구 질량유량 지정
• Pressure Inlet: 입구 압력 지정
• Pressure Outlet: 출구 압력 지정
• Wall: 벽면 조건
• Symmetry: 대칭 경계
• Periodic: 주기 경계

실제 장비의 운전 조건과 맞지 않는 경계 조건을 적용하면 계산이 정상적으로 수렴하더라도 물리적으로 잘못된 결과를 얻을 수 있습니다.

따라서 CFD에서는 수렴 여부만큼 경계 조건의 물리적 타당성이 중요합니다.

난류 모델 선택

산업 현장의 유동은 대부분 난류 특성을 포함하므로 적절한 난류 모델을 선택해야 합니다.

k-ε 계열은 다양한 산업 유동 문제에서 널리 활용됩니다.

k-ω SST는 벽면 부근의 유동과 역압력 구배, 박리가 중요한 문제에서 많이 사용됩니다.

LES(Large Eddy Simulation)는 큰 규모의 비정상 와류 구조를 직접 해석하는 데 유용하지만 일반적인 RANS 해석보다 높은 공간·시간 해상도와 계산 자원을 요구합니다.

추가 물리 모델

해석 대상에 따라 다음과 같은 모델을 추가할 수 있습니다.

• Energy: 열전달
• Multiphase: 다상 유동
• VOF: 자유표면 해석
• DPM: 입자 거동
• Species Transport: 화학종 수송
• Combustion: 연소
• Dynamic Mesh: 움직이는 경계
• Conjugate Heat Transfer: 유체-고체 연성 열전달

4단계. 수치 계산 및 수렴성 검증

물리 조건을 모두 설정했다면 초기화 후 반복 계산을 수행합니다.

Initialization

Fluent에서는 Hybrid Initialization 등을 사용해 계산 영역의 초기 물리량을 설정할 수 있습니다.

적절한 초기값은 수렴 안정성을 높이는 데 도움이 됩니다.

Solver 설정

문제의 특성에 따라 Pressure-Based 또는 Density-Based 접근, 정상(Steady) 또는 비정상(Transient) 해석 등을 선택할 수 있습니다.

압력-속도 결합 방식과 공간 이산화 기법 역시 해석 목적과 수렴 특성을 고려해 설정해야 합니다.

CFD 수렴성은 어떻게 판단할까?

CFD에서 Residual(잔차)은 중요한 수렴 판단 지표입니다.

문제에 따라 잔차를 (10^{-3}), (10^{-5}), (10^{-6}) 수준까지 낮추는 기준을 사용할 수 있지만, 특정 잔차 값만으로 모든 해석의 수렴 여부를 판단해서는 안 됩니다.

보다 신뢰성 있는 판단을 위해서는 다음을 함께 확인해야 합니다.

• Continuity, Momentum, Energy 등의 Residual 변화
• 압력 손실 및 유량 등 주요 물리량의 안정화 여부
• Lift/Drag 등 관심 계수의 안정화 여부
• 입출구 질량 보존 상태
• 필요한 경우 에너지 및 기타 보존량의 Balance

즉, 잔차 감소 + 관심 물리량 안정화 + 보존성 검증을 함께 확인하는 것이 중요합니다.

5단계. 후처리 및 CFD 결과 분석

계산이 끝났다고 CFD 해석이 완료되는 것은 아닙니다.

최종 목적은 계산된 데이터를 이용해 실제 설계 문제에 대한 엔지니어링 인사이트를 얻는 것입니다.

주요 시각화 방법

Contour

압력, 온도, 속도 등의 공간 분포를 색상으로 표현합니다.

Streamline

유체가 이동하는 경로를 시각화하여 재순환과 와류 등의 유동 구조를 파악합니다.

Vector

속도의 크기와 방향을 동시에 확인할 수 있습니다.

Section Plane

특정 단면에서 속도·압력·온도 분포를 분석합니다.

정량적인 결과 분석

시각화와 함께 다음과 같은 값을 정량적으로 평가할 수 있습니다.

• 압력 손실
• 유량 및 유량 분배
• 최고·평균 온도
• 열전달량 및 열전달 계수
• 양력 및 항력
• 혼합 성능
• 냉각 성능

이러한 데이터를 여러 설계안과 비교하면 CFD를 제품 설계 및 최적화에 활용할 수 있습니다.

4. Ansys Fluent 주요 활용 분야

Ansys Fluent의 장점 중 하나는 하나의 산업에 국한되지 않고 다양한 유동 및 열전달 문제에 적용할 수 있다는 것입니다.

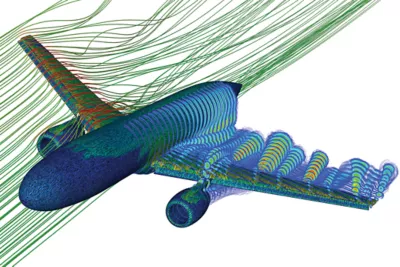

항공우주 및 방산

항공우주 분야에서는 항공기와 비행체 주변의 외부 공력 해석에 CFD가 폭넓게 활용됩니다.

대표적인 해석 대상은 다음과 같습니다.

• 항공기 날개 주변 유동
• 양력 및 항력 예측
• 압축성 유동
• 충격파 분석
• 로켓 노즐
• 가스터빈
• 추진 시스템 및 연소

실제 시험 전에 다양한 설계안을 CFD로 비교하면 공력 성능을 검토하고 설계 변경의 영향을 분석할 수 있습니다.

자동차 및 전기차

자동차 산업에서는 차량 외부 공력부터 엔진룸, HVAC, 배터리까지 다양한 분야에 CFD가 사용됩니다.

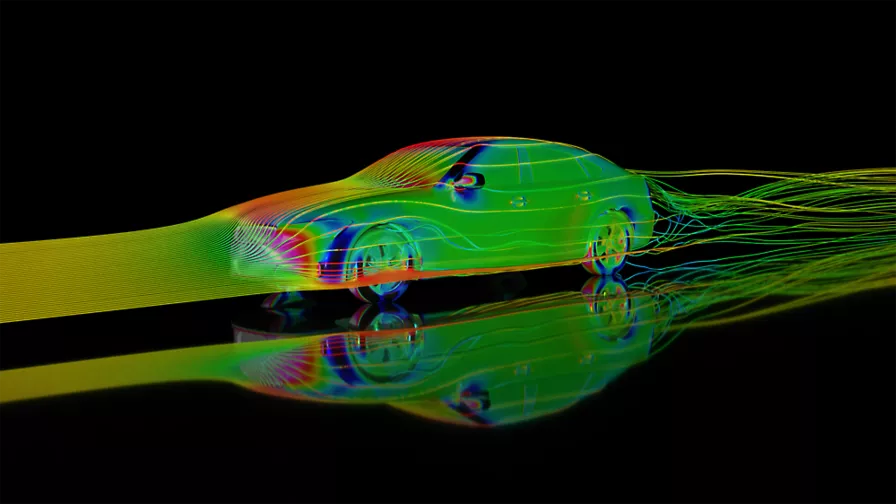

차량 외부 공력

차량 주변의 압력과 속도 분포를 분석하여 공기저항 및 공력 특성을 평가할 수 있습니다.

전기차에서는 공기저항 감소가 에너지 소비와 주행거리에도 영향을 줄 수 있어 중요한 설계 요소입니다.

EV 배터리 열관리

배터리 셀과 모듈의 온도 분포 및 냉각 유동을 분석하여 배터리 열관리 시스템(BTMS) 설계를 검토할 수 있습니다.

공랭식 또는 수랭식 냉각 채널의 유량 분배와 온도 균일성을 비교하는 데도 CFD가 활용됩니다.

에너지 및 수소 연료전지

에너지 분야에서는 풍력 터빈, 연료전지, 열교환 장치 등에 CFD를 적용할 수 있습니다.

수소 연료전지(PEMFC)

PEM 연료전지에서는 가스 유동, 열 및 물질전달, 수분 관리와 전기화학 반응 등이 서로 영향을 미칩니다.

관련 모델을 이용하면 연료전지 내부의 복합적인 현상을 분석하고 유로 및 열관리 설계를 검토할 수 있습니다.

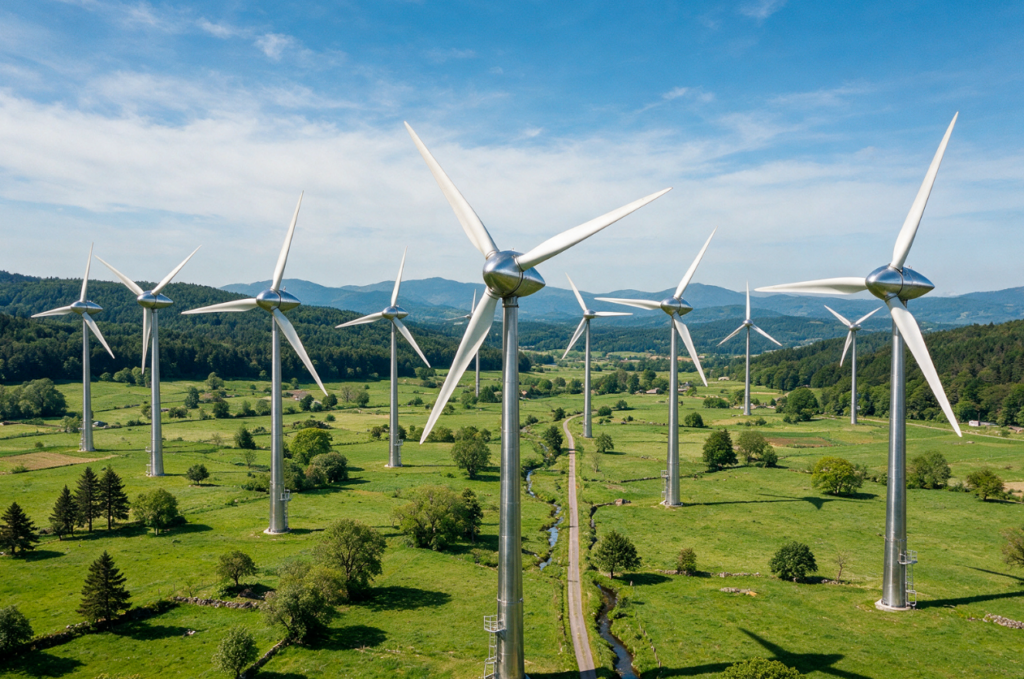

풍력 발전

풍력 터빈에서는 블레이드 주변의 공기 흐름과 공력 성능을 계산하고, 필요에 따라 회전 운동을 고려한 비정상 CFD 해석을 수행할 수 있습니다.

화학 공정 및 혼합

화학·프로세스 산업에서는 다음과 같은 장비에 CFD가 활용됩니다.

• Mixing Tank
• Mixing Tee
• Reactor
• Cyclone
• Heat Exchanger
• 배관 시스템

교반조에서는 임펠러 회전에 따른 유동 구조와 혼합 성능을 분석할 수 있으며, 열교환기에서는 압력 손실과 열전달 성능을 함께 검토할 수 있습니다.

HVAC 및 데이터센터

건축 및 HVAC 분야에서도 CFD의 활용도가 높습니다.

데이터센터 냉각

서버 랙에서 발생하는 열과 냉각 공기의 흐름을 분석하여 핫스팟 발생 가능성을 평가할 수 있습니다.

이를 통해 냉각 시스템과 서버 배치, 공조 조건 등을 검토할 수 있습니다.

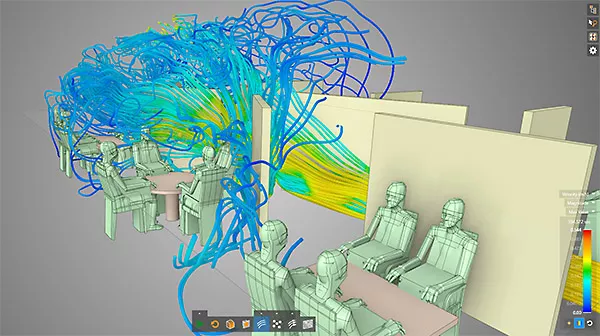

실내 환기

실내 공간에서는 다음과 같은 문제를 분석할 수 있습니다.

• 공기 흐름
• 온도 분포
• 환기 효율
• 오염물질 확산
• Mean Age of Air
• 지하 공간 환기

바이오메디컬 및 의료기기

CFD는 의료기기와 생체 유동 분야에서도 활용됩니다.

예를 들어 혈관 내부의 혈류를 계산하거나 스텐트 삽입 전후의 유동 변화를 비교할 수 있습니다.

또한 인공심장, 혈액 펌프 및 각종 유체 기반 의료기기 내부의 유동 특성을 분석하는 데도 CFD를 적용할 수 있습니다.

다만 생체유동 해석은 혈액의 물성 모델, 경계 조건 및 생리학적 가정 등에 따라 결과가 달라질 수 있으므로 모델 검증과 해석 조건 설정이 특히 중요합니다.

5. Ansys Fluent CFD 해석에서 꼭 확인해야 할 사항

Fluent에서 계산이 정상적으로 끝났다고 해서 결과가 반드시 정확한 것은 아닙니다.

신뢰할 수 있는 CFD 결과를 얻으려면 다음 요소를 함께 검토해야 합니다.

첫째, 격자가 충분한가?

관심 영역과 경계층에 적절한 격자가 배치되어 있는지 확인하고 필요하다면 격자 독립성을 검토합니다.

둘째, 경계 조건이 실제 상황을 반영하는가?

입구 유량과 압력, 온도, 벽면 조건 등이 실제 운전 환경과 일치하는지 확인해야 합니다.

셋째, 물리 모델이 적절한가?

난류, 열전달, 다상 유동 등 문제에 필요한 물리 현상이 적절하게 모델링되어야 합니다.

넷째, 계산이 충분히 수렴했는가?

Residual뿐 아니라 관심 물리량과 질량·에너지 보존성을 함께 확인합니다.

다섯째, 결과를 검증했는가?

가능하다면 실험 결과, 이론식, 기존 데이터 또는 검증된 문헌과 비교해 CFD 결과의 타당성을 확인하는 것이 중요합니다.

6. Ansys Fluent FAQ

Q1. Ansys Fluent를 배우려면 유체역학 지식이 필수인가요?

Fluent의 기본적인 조작법 자체는 학습할 수 있지만, 신뢰성 있는 CFD 해석을 수행하려면 유체역학과 열역학, 열전달 및 수치해석의 기본 개념을 이해하는 것이 중요합니다.

특히 레이놀즈 수, 경계층, 연속 방정식, 나비에-스토크스 방정식, 난류 모델, 수렴 등의 개념을 알고 있으면 경계 조건을 설정하고 결과의 타당성을 판단하는 데 큰 도움이 됩니다.

Q2. Poly-Hexcore 격자의 장점은 무엇인가요?

Poly-Hexcore는 도메인 내부의 Hexcore와 주변 셀을 효율적으로 연결해 복잡한 형상에서도 고품질의 체적 격자를 구성하는 데 활용됩니다.

적절하게 설정하면 순수 사면체 기반 격자와 비교해 셀 수와 계산 효율 측면에서 이점을 얻을 수 있습니다. 다만 실제 효과는 형상과 격자 설정, 해석 문제에 따라 달라지므로 격자 품질과 결과 민감도를 함께 확인해야 합니다.

Q3. CFD 해석의 수렴성은 어떻게 확인하나요?

Residual이 충분히 감소하는지 확인하는 것이 첫 번째 단계입니다.

하지만 Residual만으로 수렴을 판단해서는 안 됩니다. 압력 손실, 유량, 온도, 양력·항력 등 관심 물리량이 안정화되는지 확인하고 질량과 에너지 등의 보존성도 함께 검토해야 합니다.

Q4. CFD에서 격자를 작게 만들수록 정확한가요?

일반적으로 격자를 세분화하면 공간 해상도를 높일 수 있지만 무조건 작은 격자가 최선인 것은 아닙니다.

셀 수가 증가하면 계산 시간과 메모리 사용량도 증가합니다. 따라서 유동 변화가 큰 영역을 중심으로 격자를 세분화하고, 중요한 해석에서는 Mesh Independence 또는 Grid Convergence 검토를 통해 적절한 격자 수준을 결정하는 것이 바람직합니다.

Q5. Ansys Fluent는 어떤 분야에서 가장 많이 활용되나요?

항공우주, 자동차, 전기차 배터리 열관리, 에너지, 수소 연료전지, 화학공정, 열교환기, HVAC, 데이터센터, 바이오메디컬 등 유체 흐름과 열전달이 중요한 다양한 산업 분야에서 활용할 수 있습니다.

Ansys Fluent를 활용한 CFD 해석의 핵심

Ansys Fluent는 유체 흐름과 열전달을 비롯한 다양한 물리 현상을 컴퓨터상에서 예측하고 분석할 수 있는 대표적인 CFD 솔루션입니다.

Fluent를 이용한 CFD 해석의 기본적인 과정은 다음과 같이 정리할 수 있습니다.

CAD 형상 단순화 → 격자 생성 → 물리 모델 및 경계 조건 설정 → 수치 계산 및 수렴성 검증 → 후처리 및 결과 분석

중요한 것은 단순히 Fluent에서 계산을 실행하는 것이 아닙니다.

좋은 CFD 해석을 위해서는 적절한 격자, 물리적으로 타당한 경계 조건, 목적에 맞는 난류 및 물리 모델, 충분한 수렴성 검증, 그리고 결과에 대한 검증(Validation)이 함께 이루어져야 합니다.

이러한 기본 원칙을 바탕으로 Ansys Fluent를 활용한다면 항공우주, 자동차, 에너지, 화학공정, HVAC 및 바이오메디컬 등 다양한 분야에서 설계 성능을 예측하고 개선하는 강력한 엔지니어링 도구로 활용할 수 있습니다.
