복잡한 다물체 동역학, 즉 MBD(Multi-Body Dynamics) 모델을 완성한 뒤 시뮬레이션을 실행했는데 화면이 오래 멈춰 있다면, 문제는 단순히 컴퓨터 사양만의 문제가 아닐 수 있다. 수백 개의 부품과 조인트로 구성된 대형 MBD 모델은 솔버가 처리해야 할 자유도와 접촉 조건이 급격히 증가한다. 여기에 유연체나 복잡한 접촉 조건까지 포함되면 해석 시간은 예측하기 어려울 정도로 길어질 수 있다.
Ansys Motion은 이러한 대형 MBD 해석의 속도 문제를 해결하기 위해 MPP(Massively Parallel Processing)와 SMP(Shared Memory Parallel) 병렬 처리 기술을 활용한다. 이 글에서는 대형 MBD 모델이 느려지는 이유와 Ansys Motion의 MPP/SMP 병렬 처리 방식, 그리고 실제 해석 속도를 높이기 위한 모델 구성 전략을 정리한다.
대형 MBD 모델이 느려지는 이유
대형 MBD 모델이 느려지는 가장 큰 이유는 자유도(DOF, Degrees of Freedom)의 증가이다. 시스템이 커질수록 솔버가 풀어야 하는 비선형 운동 방정식이 늘어난다. 특히 유연체가 포함되면 수천 개에서 수만 개 이상의 자유도를 다뤄야 할 수 있다. 이때 솔버는 모든 자유도를 시간에 따라 동기화하며 계산해야 하므로 계산량이 급격히 증가한다.
또 다른 원인은 접촉 조건(Contact)이다. 부품 사이에 접촉이 많아지면 솔버는 매 시간 스텝마다 접촉 여부, 접촉력, 침투량, 감쇠 조건 등을 반복적으로 계산해야 한다. 접촉 쌍이 많고 형상이 복잡할수록 해석 시간은 크게 늘어난다.
기존 MBD 솔버에서는 계산의 상당 부분이 순차적으로 처리되는 경우가 많다. 즉, 고성능 워크스테이션에 여러 개의 CPU 코어가 있어도 솔버가 이를 충분히 활용하지 못하면 해석 속도 개선 효과가 제한된다. 따라서 대형 MBD 해석에서는 하드웨어 성능뿐 아니라 솔버가 병렬 처리를 얼마나 효율적으로 수행하는지가 중요하다.
Ansys Motion의 병렬 처리 전략
Ansys Motion은 대형 MBD 모델의 계산량을 분할하고, 여러 CPU 코어 또는 여러 계산 노드에 작업을 분배하는 방식으로 해석 속도를 높인다. 핵심은 계산을 나누고 동시에 처리하는 분할 및 정복 방식이다.
이 병렬 처리 전략은 크게 SMP와 MPP로 나눌 수 있다. SMP는 단일 워크스테이션 내부의 여러 CPU 코어를 활용하는 방식이고, MPP는 여러 컴퓨터 또는 클러스터 노드를 활용하는 방식이다. 두 방식은 해석 규모와 계산 환경에 따라 선택할 수 있다.
SMP: 단일 워크스테이션의 코어를 활용하는 병렬 처리

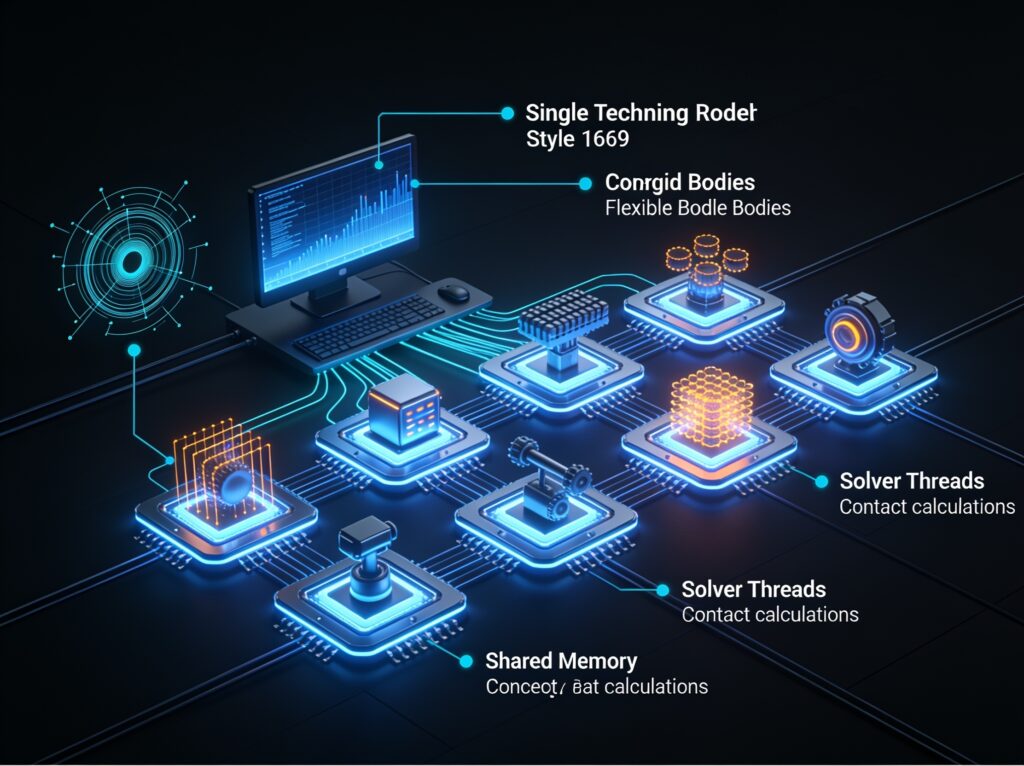

SMP(Shared Memory Parallel)는 하나의 워크스테이션 안에 있는 여러 CPU 코어를 동시에 활용하는 병렬 처리 방식이다. 하나의 공유 메모리 환경에서 여러 스레드가 계산을 나누어 수행한다. Ansys Motion에서는 운동 방정식 계산이나 접촉 계산처럼 반복 연산이 많은 작업을 여러 스레드로 분할해 처리할 수 있다.
SMP의 장점은 엔지니어 개인이 사용하는 워크스테이션에서도 체감할 수 있다는 점이다. 예를 들어 4코어, 8코어, 16코어 환경에서는 단일 코어만 사용하는 방식보다 해석 속도 개선을 기대할 수 있다. 물론 실제 속도 향상은 모델 구조, 병렬화 효율, 접촉 조건, 메모리 대역폭에 따라 달라진다. 하지만 복잡한 MBD 모델에서는 SMP를 활용하는 것만으로도 해석 대기 시간을 줄이는 데 도움이 된다.
SMP는 다음과 같은 상황에서 특히 유용하다.
| 적용 상황 | 기대 효과 |
|---|---|
| 단일 워크스테이션에서 대형 MBD 모델을 해석하는 경우 | CPU 코어 활용률을 높여 해석 시간을 줄인다. |
| 접촉 조건이 많은 모델 | 접촉 계산을 병렬화해 반복 계산 부담을 낮춘다. |
| 유연체가 포함된 모델 | 자유도 증가에 따른 계산 부담을 완화한다. |
| 설계 반복이 많은 프로젝트 | 해석 대기 시간을 줄여 더 많은 설계안을 검토할 수 있다. |
MPP: 초대형 MBD 시스템을 위한 병렬 처리

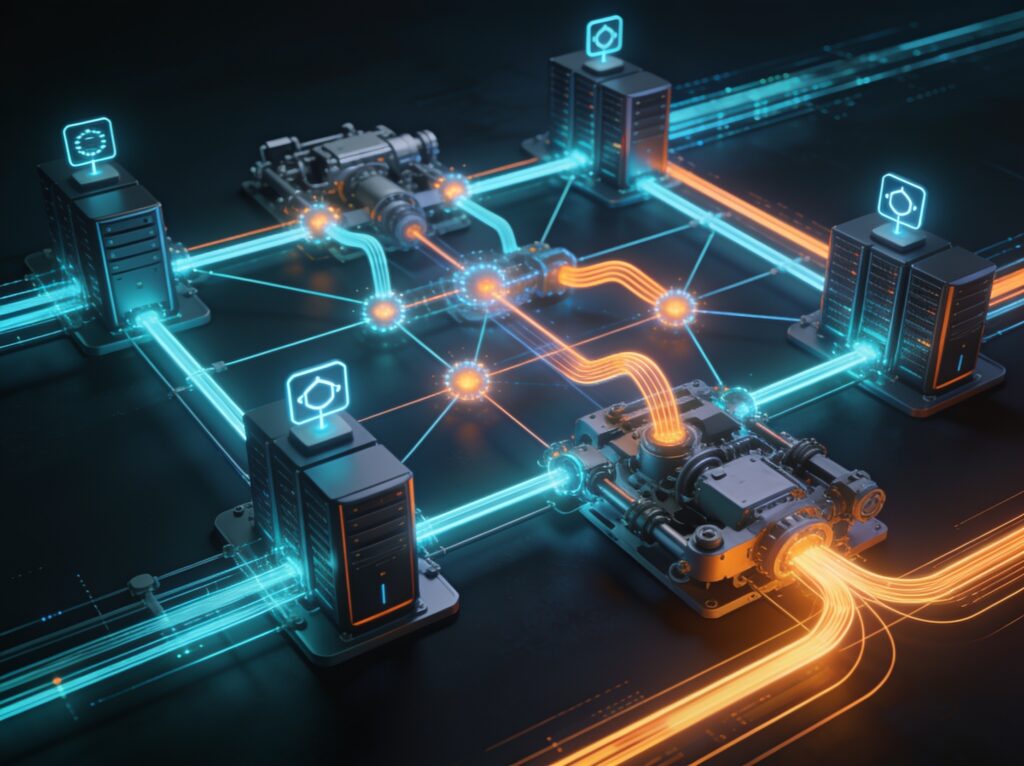

MPP(Massively Parallel Processing)는 여러 대의 독립적인 컴퓨터 또는 클러스터 노드를 연결해 하나의 해석 작업을 분산 처리하는 방식이다. 대형 모델이나 자유도가 매우 큰 시스템에서는 단일 워크스테이션만으로 충분한 계산 성능을 확보하기 어렵다. 이때 MPP는 여러 계산 노드에 모델을 나누어 배치하고, 각 노드가 맡은 영역을 동시에 계산하도록 한다.
Ansys Motion은 MBD 모델을 효율적인 서브시스템으로 분할하고, 각 계산 노드가 해당 서브시스템을 동시에 계산하도록 구성한다. 이 방식은 궤도 차량, 복잡한 구동계, 대규모 장비, 유연체가 많은 시스템처럼 자유도와 접촉 조건이 많은 해석에서 유리하다.
MPP는 단순히 코어 수를 늘리는 개념을 넘어, 해석 모델 자체를 병렬 계산에 적합하게 나누는 것이 중요하다. 모델 분할이 잘 이루어질수록 각 노드의 계산 부하가 균형을 이루고, 전체 해석 시간이 줄어든다. 반대로 특정 노드에 계산이 집중되면 병렬 처리 효율이 낮아질 수 있다.
SMP와 MPP의 차이
SMP와 MPP는 모두 병렬 처리 기술이지만 적용 환경과 목적이 다르다.
| 구분 | SMP | MPP |
|---|---|---|
| 계산 환경 | 단일 워크스테이션 | 여러 컴퓨터 또는 클러스터 |
| 메모리 구조 | 공유 메모리 | 분산 메모리 |
| 활용 대상 | 중대형 MBD 모델 | 초대형 MBD 모델 |
| 장점 | 도입이 비교적 쉽고 개인 워크스테이션에서 활용 가능 | 대규모 자유도와 복잡한 시스템 해석에 유리 |
| 주요 효과 | CPU 코어 활용률 향상 | 계산 노드 분산으로 대규모 해석 시간 단축 |
| 적합한 사례 | 접촉이 많은 기계 시스템, 유연체 포함 모델 | 궤도 차량, 대형 장비, 고자유도 시스템, 대규모 유연체 모델 |
SMP는 현재 보유한 워크스테이션의 성능을 더 잘 활용하는 방식이다. MPP는 단일 장비의 한계를 넘어 HPC 또는 클러스터 환경을 활용하는 방식이다. 따라서 해석 모델의 크기, 반복 해석 빈도, 프로젝트 일정, 사용 가능한 계산 인프라에 따라 두 방식을 적절히 선택해야 한다.
속도를 높이는 1단계: 유연체 모델링 최적화
유연체는 MBD 해석의 현실성을 높이지만, 동시에 계산량을 늘리는 주요 원인이다. Ansys Motion에서는 강체와 유연체를 하나의 통합 솔버 환경에서 다룰 수 있으므로, 강체-유연체 연동 과정에서 발생할 수 있는 데이터 통신 오버헤드를 줄일 수 있다.

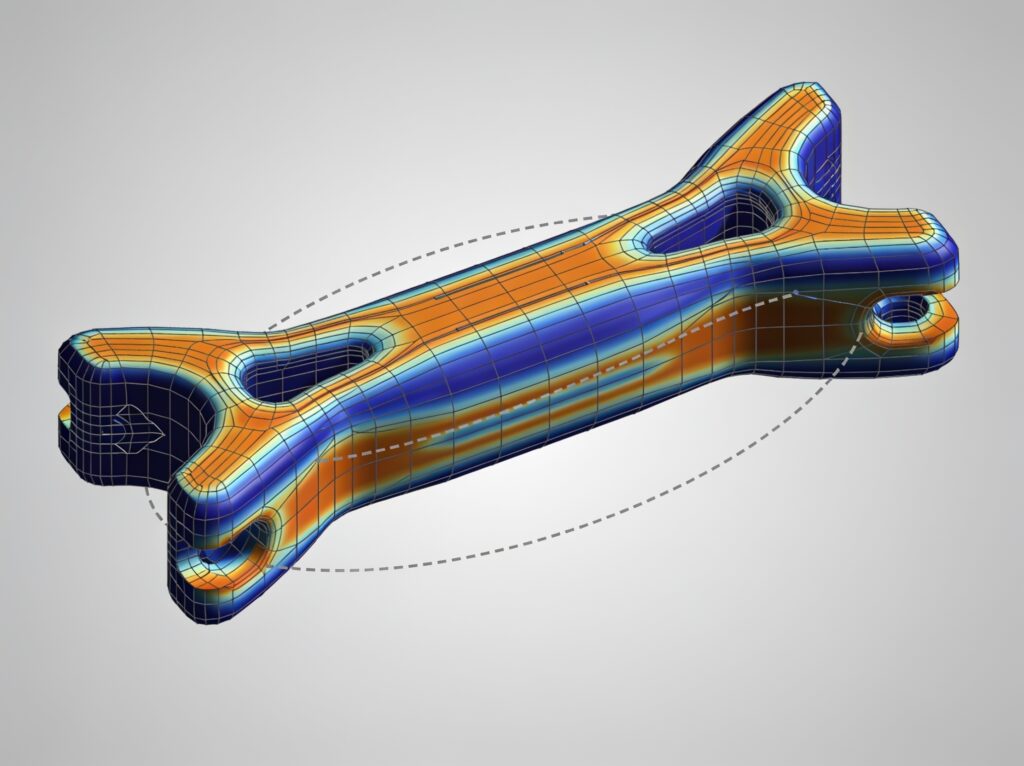

유연체 모델링에서 중요한 것은 모드 수 최적화이다. EasyFlex를 사용할 때 해석 목적에 필요한 최소한의 모드만 포함하고, 불필요한 고주파 모드는 제거하는 것이 좋다. 모드 수가 많을수록 유연체 거동을 더 자세히 표현할 수 있지만, 계산 시간도 증가한다. 따라서 정확도와 속도 사이의 균형이 필요하다.
예를 들어 저주파 진동과 전체 시스템 거동이 중요한 경우에는 모든 고주파 모드를 포함할 필요가 없을 수 있다. 반대로 국부 응력이나 고주파 진동이 설계 판단에 중요하다면 더 많은 모드가 필요하다. 핵심은 해석 목적에 맞춰 유연체 모델의 자유도를 관리하는 것이다.
속도를 높이는 2단계: 접촉 계산 단순화
접촉은 대형 MBD 모델에서 해석 속도를 늦추는 대표적인 요소이다. 접촉 조건이 많아질수록 솔버는 매 시간 스텝마다 접촉 상태와 접촉력을 계산해야 한다. 복잡한 곡면이나 미세 형상이 많으면 접촉 판정 자체가 어려워지고, 시간 스텝이 작아질 수 있다.
따라서 접촉 계산을 단순화하는 것이 중요하다. 해석 결과에 큰 영향을 주지 않는 미세한 형상은 제거하고, 복잡한 곡면은 원통, 구, 평면 같은 단순 형상으로 대체하는 것이 좋다. 이렇게 하면 솔버가 불필요한 형상 계산에 시간을 쓰지 않고, 핵심적인 접촉 거동에 집중할 수 있다.
접촉 강성과 감쇠 파라미터도 주의해야 한다. 접촉 강성이 지나치게 크면 솔버가 매우 작은 시간 스텝을 사용하게 되어 전체 해석 시간이 늘어날 수 있다. 반대로 너무 낮으면 접촉 거동이 비현실적으로 표현될 수 있다. 따라서 수치적 안정성과 물리적 정확도를 함께 고려해 파라미터를 조정해야 한다.
속도를 높이는 3단계: 적분법과 시간 스텝 선택
MBD 해석에서는 시간에 따라 운동 방정식을 풀기 때문에 적분법(Integrator)과 시간 스텝 선택이 해석 속도와 안정성에 큰 영향을 준다. Ansys Motion은 해석 문제 특성에 맞는 다양한 적분법을 제공한다. 원문에서는 시스템의 최소 고유 주파수를 기준으로 최적 시간 스텝을 설정하고, Generalized-Alpha Method처럼 안정적이고 효율적인 적분법을 선택하는 것이 중요하다고 설명한다.
시간 스텝이 너무 작으면 정확도는 높아질 수 있지만 해석 시간이 길어진다. 반대로 시간 스텝이 너무 크면 중요한 동적 응답을 놓치거나 해석 안정성이 떨어질 수 있다. 따라서 시스템 주파수, 접촉 조건, 유연체 모드, 해석 목적을 함께 고려해 시간 스텝을 설정해야 한다.
Generalized-Alpha Method는 동적 해석에서 수치 안정성과 계산 효율을 함께 고려할 수 있는 적분법으로 활용된다. 특히 고주파 노이즈를 적절히 제어하면서 주요 동적 응답을 유지해야 하는 문제에서 유용할 수 있다.
병렬 처리 성능을 높이기 위한 모델 구성 전략
MPP/SMP를 사용한다고 해서 모든 모델이 자동으로 같은 비율로 빨라지는 것은 아니다. 병렬 처리의 성능은 모델이 얼마나 잘 나뉘고, 계산 부하가 얼마나 균형 있게 분산되는지에 따라 달라진다.
따라서 모델 구성 단계에서 다음 요소를 함께 고려해야 한다.
| 최적화 항목 | 설명 |
|---|---|
| 불필요한 부품 제거 | 해석 목적과 관련 없는 작은 부품은 제외해 자유도를 줄인다. |
| 접촉 쌍 정리 | 실제 거동에 중요한 접촉만 남기고 불필요한 접촉 정의를 줄인다. |
| 유연체 모드 수 조정 | 필요한 모드만 포함해 계산량을 관리한다. |
| 시간 스텝 검토 | 시스템 주파수와 해석 목적에 맞는 시간 스텝을 설정한다. |
| 계산 부하 분산 | MPP 환경에서는 서브시스템 간 계산량이 균형을 이루도록 모델을 구성한다. |
| 하드웨어 환경 확인 | CPU 코어 수, 메모리, 클러스터 네트워크 성능을 함께 고려한다. |
이 전략은 단순히 해석 시간을 줄이기 위한 작업이 아니다. 해석 모델을 더 명확하게 만들고, 결과의 신뢰성을 높이는 과정이기도 하다.
SMP를 사용하면 코어 수만큼 빨라질까?
SMP는 여러 CPU 코어를 사용하므로 이론적으로는 코어 수가 늘어날수록 해석 속도도 빨라질 수 있다. 하지만 실제로는 완벽하게 코어 수에 비례하지 않는다. 병렬화 효율, 메모리 대역폭, 접촉 계산 비중, 순차 계산 구간, 모델 분할 구조에 따라 속도 향상 폭이 달라진다.
예를 들어 4코어에서 8코어로 늘리면 속도 개선을 체감할 수 있지만, 8코어에서 16코어로 늘릴 때 같은 비율의 개선이 항상 발생하는 것은 아니다. 따라서 병렬 처리 성능은 실제 모델을 기준으로 벤치마크하는 것이 가장 정확하다.
MPP는 수십 개 또는 수백 개의 코어를 활용할 때 효과가 커진다. 하지만 MPP도 모델 분할, 통신 비용, 노드 간 계산 부하 균형에 영향을 받는다. 초대형 모델에서는 MPP 환경이 유리하지만, 중소형 모델에서는 오히려 SMP만으로 충분할 수 있다.
Ansys Motion 병렬 처리의 장점
Ansys Motion은 강체와 유연체를 하나의 통합 솔버 환경에서 다루는 구조를 활용한다. 이 접근은 기존의 강체-유연체 연동 방식에서 발생할 수 있는 데이터 통신 오버헤드를 줄이는 데 도움이 된다. 대규모 유연체 모델이나 접촉 조건이 많은 모델에서 병렬 처리 확장성이 중요해지는 이유가 여기에 있다.
특히 MBD 엔지니어 입장에서는 단순히 해석이 빨라지는 것 이상의 의미가 있다. 해석 시간이 줄어들면 더 많은 설계안을 비교할 수 있고, 문제가 되는 동적 거동을 더 빠르게 확인할 수 있다. 개발 일정이 짧은 프로젝트에서는 이 차이가 설계 품질과 비용에 직접적인 영향을 줄 수 있다.
Ansys Motion 속도 최적화에 필요한 도구
Ansys Motion의 속도 최적화는 솔버 기능과 모델링 전략을 함께 사용해야 효과가 커진다.
| 도구/기능 | 활용 목적 |
|---|---|
| Ansys Motion | SMP/MPP 병렬 처리 기능을 활용하는 MBD 플랫폼 |
| Ansys Motion EasyFlex | 유연체 모델의 계산량 관리와 통합 솔버 활용 |
| HPC 환경 | MPP 기반 대규모 병렬 해석 수행 |
| 접촉 모델링 전략 | 접촉 계산량과 수치적 불안정성 감소 |
| 적분법 설정 | 시스템 주파수와 해석 목적에 맞는 시간 스텝 관리 |
이러한 도구와 설정은 각각 따로 존재하는 것이 아니라 하나의 해석 전략으로 연결된다. 대형 MBD 모델을 빠르게 해석하려면 병렬 처리 기능을 켜는 것만으로는 부족하다. 유연체, 접촉, 시간 스텝, 모델 단순화, HPC 환경까지 함께 조정해야 한다.
결론
대형 MBD 모델의 해석 속도가 느려지는 이유는 단순히 컴퓨터 성능이 부족해서가 아니다. 자유도 증가, 유연체 모델, 복잡한 접촉 조건, 순차적 계산 구조가 함께 작용하기 때문이다. 따라서 해석 속도를 높이려면 하드웨어 업그레이드뿐 아니라 솔버의 병렬 처리 구조와 모델링 전략을 함께 고려해야 한다.
Ansys Motion은 SMP와 MPP 병렬 처리 기술을 통해 단일 워크스테이션부터 HPC 클러스터까지 다양한 계산 환경을 활용할 수 있다. SMP는 개인 워크스테이션의 CPU 코어를 활용해 중대형 모델의 해석 시간을 줄이고, MPP는 초대형 모델을 여러 계산 노드로 분산 처리해 단일 PC의 한계를 넘어설 수 있게 한다.
속도 최적화의 핵심은 병렬 처리 기능을 사용하는 것에서 끝나지 않는다. EasyFlex 기반 유연체 모델에서 필요한 모드만 선택하고, 접촉 형상을 단순화하며, 시스템 주파수에 맞는 적분법과 시간 스텝을 선택해야 한다. 이러한 전략을 함께 적용하면 Ansys Motion은 대형 MBD 모델에서도 더 빠르고 안정적인 해석 환경을 제공한다.
