전기차와 정숙성이 중요한 기계장치에서는 기어 소음이 제품 품질과 고객 만족도에 직접적인 영향을 준다.
특히 고속 회전 중 발생하는 기어 와인 소음과 저속 또는 토크 변동 상황에서 발생하는 래틀 소음은 드라이브트레인 NVH 해석에서 반드시 검토해야 하는 문제이다. 기어 소음은 단순한 마찰음이 아니라 치형 오차, 간극, 동적 접촉, 샤프트, 베어링, 유연한 하우징 진동이 결합된 복합 현상이다.

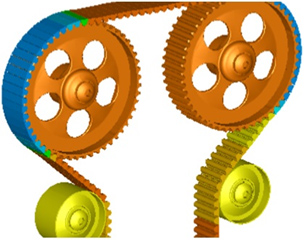

Ansys Motion Drivetrain Toolkit은 복잡한 기어박스와 드라이브트레인 시스템을 MBD 환경에서 정밀하게 모델링하기 위한 전문 툴킷이다. 기어, 샤프트, 베어링, 기어 메싱 힘, Transmission Error, Backlash를 통합적으로 반영해 기어 와인과 래틀 소음의 원인을 분석할 수 있다.
기어 와인 소음과 래틀 소음의 차이
기어 소음은 크게 기어 와인 소음과 래틀 소음으로 나눌 수 있다. 기어 와인 소음은 주로 고속 회전 중 발생하며, 기어 톱니의 미세한 치형 오차인 Transmission Error가 주요 원인이다. 이 오차는 지속적인 고주파 진동 에너지를 만들고, 기어박스와 하우징을 거쳐 소리로 전달된다.
래틀 소음은 토크 변동이 크거나 저속 주행 조건에서 기어 톱니 사이의 간극인 Backlash 때문에 발생한다. 부품이 불규칙하게 충돌하면서 덜그럭거리는 충격음이 생기며, 운전자와 사용자가 체감하는 불쾌감을 높인다.
| 구분 | 주요 원인 | 해석 포인트 |
|---|---|---|
| 기어 와인 소음 | Transmission Error, 치형 오차, 고주파 가진력 | TE 분석, Gear Meshing Force, 주파수 대역 확인 |
| 래틀 소음 | Backlash, 토크 변동, 저속 충격 | 간극 조건, Impact Force, 운전 조건별 충격력 분석 |
통합 솔버가 필요한 이유
기존 강체 중심 MBD 해석만으로는 기어 소음의 실제 전달 경로를 충분히 보기 어렵다. 기어에서 발생한 고주파 가진력은 샤프트와 베어링을 지나 유연한 하우징으로 전달되고, 하우징의 공진과 결합되면서 외부 소음으로 증폭된다.
Ansys Motion의 통합 솔버는 FE 동역학을 내장해 미세한 가진원과 유연체 부품의 진동 응답을 함께 계산할 수 있다. EasyFlex를 함께 활용하면 기어박스 하우징, 마운트, 구조 부품의 유연성을 MBD 모델에 통합해 진동 경로와 소음 방출 가능성을 분석할 수 있다.
Drivetrain Toolkit의 핵심 기능
Ansys Motion Drivetrain Toolkit은 복잡한 기어 모델링 과정을 단축하고 해석 정확도를 높인다. 모듈, 톱니 수, 압력각 같은 핵심 파라미터를 입력하면 헬리컬 기어와 베벨 기어를 MBD 모델 안에 자동으로 생성할 수 있다.
또한 기어 쌍의 동적 접촉과 치형 오차를 자동 계산해 Gear Meshing Force와 Transmission Error를 진동 가진원으로 반영한다. 베어링 라이브러리를 통해 볼 베어링과 롤러 베어링의 비선형 특성도 MBD 모델에 포함할 수 있다.
| 기능 | 설명 |
|---|---|
| 파라메트릭 기어 생성 | 모듈, 톱니 수, 압력각 입력으로 기어 모델 자동 생성 |
| 기어 메싱 힘 계산 | 기어 접촉에서 발생하는 동적 가진력 계산 |
| Transmission Error 분석 | 기어 와인 소음의 주요 원인인 치형 오차 분석 |
| Backlash 조건 검토 | 래틀 소음과 충격력 발생 조건 확인 |
| 베어링 라이브러리 | 볼 베어링, 롤러 베어링 등 비선형 베어링 특성 반영 |
| EasyFlex 연동 | 하우징과 구조물의 유연체 진동 응답 분석 |
기어 소음 분석 3단계 로드맵
Ansys Motion Drivetrain Toolkit을 활용한 기어 소음 분석은 원인 식별, 진동 경로 분석, 설계 최적화 순서로 진행할 수 있다.
1단계: Transmission Error와 Backlash 분석
기어 와인 소음은 Transmission Error를 정밀하게 분석해 진동 에너지가 크게 발생하는 주파수 대역을 찾는 것이 중요하다. 래틀 소음은 Backlash 파라미터를 변경하며 시뮬레이션을 수행하고, 충격력인 Impact Force가 커지는 운전 조건을 식별해야 한다.
2단계: 유연 경로 분석과 공진 회피
기어에서 발생한 가진력은 샤프트, 베어링, 하우징을 따라 전달된다. EasyFlex로 하우징과 마운트를 유연체로 통합하면 진동이 어떤 주파수에서 어떤 경로로 전달되는지 확인할 수 있다. 가진 주파수와 하우징의 고유 주파수가 겹치면 공진이 발생하므로, 설계 변수 최적화를 통해 공진점을 안전한 영역으로 이동해야 한다.
3단계: 가상 최적화를 통한 설계 확정
소음 저감을 위해서는 기어 치형과 하우징 구조를 함께 최적화해야 한다. Transmission Error를 최소화하는 기어 톱니 윤곽을 설계하고, 하우징의 취약 부위를 보강해 진동 에너지 증폭을 줄일 수 있다. 가상 시뮬레이션으로 설계 변경 효과를 검증하면 시제품 제작 횟수를 줄일 수 있다.
Ansys Motion, Drivetrain Toolkit, EasyFlex의 역할
기어 소음 해석에서는 도구별 역할을 명확히 구분하는 것이 중요하다.
| 도구 | 역할 |
|---|---|
| Ansys Motion | 강체·유연체 통합 MBD 해석 플랫폼 |
| Drivetrain Toolkit | 기어, 샤프트, 베어링 모델링과 NVH 가진원 분석 |
| EasyFlex | 하우징 등 유연체 부품을 MBD 모델에 통합해 진동 경로 분석 |
Ansys Motion은 FE 동역학 기반 통합 솔버로 강체와 유연체를 함께 계산한다. Drivetrain Toolkit은 기어 메싱, 치형 오차, 간극, 베어링을 정밀하게 모델링한다. EasyFlex는 기어박스 하우징 같은 복잡한 구조물을 유연체로 반영해 실제 소음 전달 경로를 확인하는 데 활용된다.
결론
기어 소음은 단순한 마찰이나 충돌 문제가 아니다. 기어 치형 오차, Backlash, Gear Meshing Force, 샤프트와 베어링, 유연체 하우징, 공진 조건이 함께 얽힌 복합 NVH 문제이다.
Ansys Motion Drivetrain Toolkit은 기어 와인과 래틀 소음의 원인을 MBD 환경에서 정밀하게 분석하는 데 적합하다. Transmission Error 분석, Backlash 조건 검토, EasyFlex 기반 유연체 진동 경로 분석, 공진 회피, 치형 최적화를 통해 드라이브트레인 소음 문제를 설계 단계에서 줄일 수 있다.
