Ansys Maxwell 해석 절차 개요
Ansys Maxwell을 활용한 전자기 해석은 일반적으로 문제 정의부터 모델링, Solver 실행, 결과 분석 및 설계 최적화까지 단계적으로 진행됩니다.
1. 해석 문제 정의
먼저 해석하려는 전자기 현상과 제품의 동작 조건을 정의합니다.
정전기, 정자기, 교류 또는 과도 해석 가운데 목적에 적합한 해석 유형을 선택하고, 대상 기기의 구조와 동작 조건을 설정해야 합니다. 이 과정에서는 주파수 대역, 전압, 전류, 소재의 물성치 등 해석에 필요한 주요 조건도 함께 입력합니다.
2. 모델링 및 메시 생성
해석 대상의 기하학적 구조를 CAD 환경에서 모델링한 뒤 유한요소해석에 필요한 메시를 생성합니다.
메시의 크기와 밀도는 해석 정확도와 계산 시간에 직접적인 영향을 미칩니다. 따라서 전자기장이 급격하게 변하는 영역이나 형상이 복잡한 부분에는 보다 세밀한 메시를 적용하는 것이 중요합니다.
3. 경계 조건과 자극 조건 설정
모델에 전위, 전류, 자속 밀도 등 물리적인 조건을 부여합니다.
외부 전자기 환경과 해석 영역의 경계도 함께 고려해야 합니다. 경계 조건이 실제 작동 환경과 다르게 설정되면 결과의 신뢰성이 낮아질 수 있으므로 주의가 필요합니다.
4. Solver 선택 및 실행
해석 목적에 적합한 Maxwell Solver를 선택한 후 유한요소해석을 수행합니다.
각 Solver는 서로 다른 물리 현상과 시간 조건을 계산하도록 설계되어 있으므로, 제품의 작동 방식과 평가 목적을 기준으로 선택해야 합니다.
5. 결과 분석과 후처리
해석이 완료되면 전기장과 자기장 분포, 전력 손실, 효율, 발열 등 주요 결과를 검토합니다.

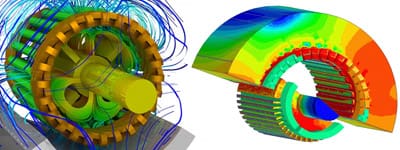

필요한 경우 그래프, 필드 플롯, 벡터 또는 등고선 형태로 결과를 시각화해 설계상의 문제점을 확인할 수 있습니다.
6. 설계 최적화 및 반복
결과를 바탕으로 소재, 형상, 전압, 전류 등 주요 설계 변수를 조정합니다.
민감도 분석과 파라미터 변경을 반복하면 성능과 효율을 개선하고, 제품이 요구 조건을 충족하도록 설계를 최적화할 수 있습니다.
Maxwell Solver의 종류와 특징
Ansys Maxwell은 다양한 전자기 현상을 분석할 수 있도록 여러 Solver를 제공합니다. 각 Solver는 특정한 물리 현상에 최적화되어 있으며, 실제 산업 현장에서는 여러 Solver를 조합해 사용하는 경우도 많습니다.
정전기 Solver
정전기 Solver는 시간에 따라 변하지 않는 전기장을 해석할 때 사용합니다.
주요 분석 항목은 전위, 전기장 분포 및 정전용량입니다. 케이블 절연 설계나 고전압 장치의 성능 검증에 활용할 수 있으며, 전압이 집중되는 영역을 확인해 절연 파괴 가능성을 예측하는 데 유용합니다.
정자기 Solver
정자기 Solver는 시간 변화가 없는 자기장이나 일정한 전류에 의해 형성되는 자계를 분석합니다.
자속 밀도, 자기 인덕턴스 및 자계 분포를 계산할 수 있으며, 모터와 변압기, 인덕터 설계에 주로 활용됩니다. 자속이 이동하는 경로와 자성체의 포화 현상을 평가할 수 있다는 점이 주요 장점입니다.
교류 Solver
교류 Solver는 일정한 주파수 조건에서 발생하는 전기장과 자기장을 주파수 영역에서 해석합니다.
무선 전력 전송 시스템이나 공진기 설계 등에 활용되며, 주파수 변화에 따른 응답 특성과 임피던스를 분석할 수 있습니다.
과도 Solver
과도 Solver는 시간에 따라 변화하는 전자기 현상을 분석합니다.
스위칭 전력 장치와 인버터처럼 입력 전류나 전압이 지속적으로 변화하는 시스템에 적합합니다. 실제 작동 조건과 유사한 시간 의존적 거동을 계산할 수 있어 동적 응답과 과도 손실을 평가하는 데 활용됩니다.
산업별 Ansys Maxwell Solver 활용 사례
산업 현장에서는 하나의 Solver만 사용하기보다 해석 목적과 제품 특성에 따라 여러 Solver를 단계적으로 조합합니다.
전기차 모터 설계
전기차 구동 모터 설계에서는 정자기 Solver를 활용해 자속 경로와 자기장 분포를 분석할 수 있습니다.
이후 과도 Solver를 이용해 실제 구동 조건에서 발생하는 시간 변화와 스위칭 응답을 검증하면 보다 현실적인 모터 성능을 평가할 수 있습니다.
MRI 코일 설계
MRI 코일 설계에서는 교류 Solver를 이용해 자기장 균일도와 주파수 특성을 분석할 수 있습니다.
또한 정전기 Solver를 함께 활용하면 전극과 절연 구조의 전기장 분포를 검토하고 절연 안정성을 확인할 수 있습니다.
전력전자 장치 해석
인버터와 컨버터 같은 전력전자 장치에서는 과도 Solver로 시간에 따른 전자기 응답과 과도 손실을 평가할 수 있습니다.
해석 결과를 Ansys Workbench와 연동하면 전자기 손실이 제품의 온도와 구조 안정성에 미치는 영향까지 확장해 분석할 수 있습니다.
Ansys Maxwell 해석에서 Solver 선택이 중요한 이유
동일한 제품이라도 분석하려는 현상에 따라 적합한 Solver가 달라집니다.
절연 성능을 확인할 때는 정전기 Solver가 적합하고, 모터의 자속 경로를 검토할 때는 정자기 Solver가 효과적입니다. 주파수 응답이 중요한 시스템에는 교류 Solver가 필요하며, 스위칭이나 시간 변화가 발생하는 장치에는 과도 Solver를 적용해야 합니다.
따라서 정확한 Ansys Maxwell 해석을 수행하려면 먼저 해석 목적과 작동 조건을 명확히 정의한 뒤, 이에 적합한 Solver를 선택하는 것이 중요합니다.
결론
Ansys Maxwell의 해석 절차는 문제 정의, 모델링과 메시 생성, 경계 조건 설정, Solver 실행, 결과 분석 및 설계 최적화 순서로 구성됩니다.
정전기, 정자기, 교류 및 과도 Solver를 목적에 맞게 활용하면 전기장과 자기장뿐만 아니라 주파수 응답과 시간 변화까지 정밀하게 분석할 수 있습니다.
또한 여러 Solver와 Ansys Workbench를 연계하면 모터, MRI 코일, 인버터 등 다양한 제품의 전자기 성능을 종합적으로 평가할 수 있습니다.
다음 글에서는 Ansys Maxwell 인터페이스와 연동 툴 활용법을 주제로 Electronics Desktop(AEDT), Ansys Workbench, Motor-CAD 등과의 통합 해석 방법을 살펴보겠습니다.
