Ansys 2026 R1 Speos에서는 광학 시뮬레이션 작업의 효율성과 분석 정밀도를 높이기 위한 여러 기능이 개선되었습니다. 이번 버전의 핵심 변화는 크게 두 가지로 정리할 수 있습니다.
첫째, 시뮬레이션 설정과 결과 분석 워크플로우가 개선되어 반복 작업을 줄이고 분석 편의성이 높아졌습니다. 둘째, Optical Part 디자인 기능이 강화되어 여러 파라미터를 한 번에 수정하거나 Freeform 렌즈 설계를 더 효율적으로 수행할 수 있게 되었습니다.
이번 Ansys Speos 2026 R1 업데이트는 특히 자동차 조명, 도로 조명, Light guide, 광학 부품 설계, 태양광 해석과 같은 분야에서 실무적인 개선 효과가 클 것으로 보입니다.
1. 시뮬레이션 설정 및 결과 분석 워크플로우 개선
Ansys 2026 R1 Speos에서 가장 먼저 주목할 부분은 시뮬레이션 설정과 결과 분석 기능의 개선입니다.

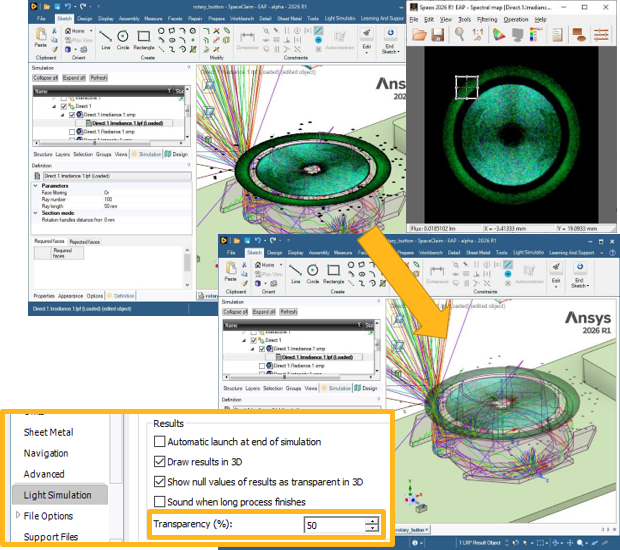

기존에는 시뮬레이션 결과를 확인할 때 이미지 뒤쪽에 있는 형상이나 Ray 경로를 함께 파악하기 어려운 경우가 있었습니다. 이번 버전에서는 시뮬레이션 결과의 투명도 조절 기능이 추가되어, 이미지 결과 뒤에 위치한 Geometry와 Ray를 함께 확인할 수 있습니다.
이를 통해 단순히 결과 이미지만 보는 것이 아니라, 빛이 어떤 경로로 이동하고 어떤 형상과 상호작용했는지 더 명확하게 분석할 수 있습니다.

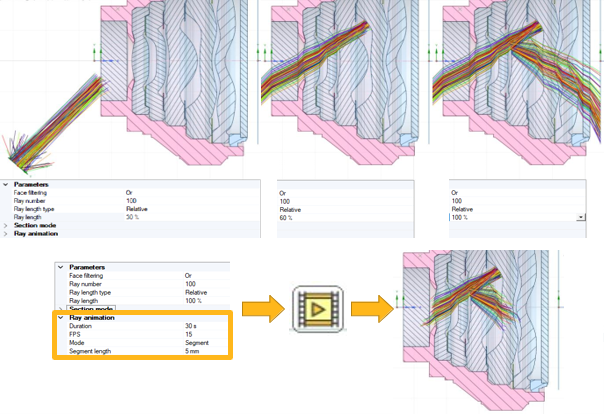

1. Ray Tracing 결과 애니메이션 재생 지원
Ansys Speos 2026 R1에서는 Ray Tracing 결과를 애니메이션 형태로 재생할 수 있습니다. 또한 Ray 경로를 원하는 지점에서 잘라 확인할 수 있어, 특정 영역에서 발생하는 광학 현상을 더 세밀하게 분석할 수 있습니다.
이 기능은 다음과 같은 상황에서 유용합니다.
- 빛의 이동 경로를 단계별로 확인해야 할 때
- 특정 형상에서 반사, 굴절, 산란이 어떻게 발생하는지 분석할 때
- 광학 성능 저하 원인을 추적할 때
- 헤드램프, 라이트 가이드, 베젤 주변의 빛 거동을 검토할 때
특히 자동차 조명 설계에서는 빛의 경로를 직관적으로 확인하는 것이 중요합니다. 이번 업데이트를 통해 설계자는 문제 발생 위치를 더 빠르게 파악하고, 수정 방향을 보다 정확하게 결정할 수 있습니다.

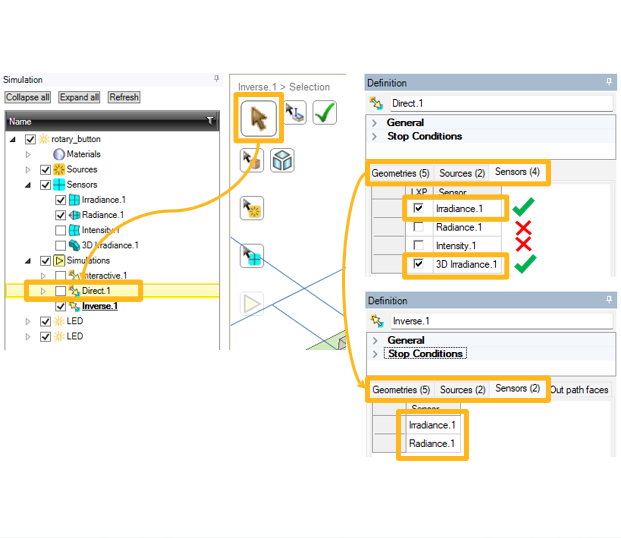

2. 기존 시뮬레이션 요소 재사용 기능 개선
반복적인 시뮬레이션을 수행하거나 기존 시뮬레이션을 기반으로 새로운 조건을 검토할 때, 매번 처음부터 광원, 센서, 형상 등을 다시 설정하는 것은 비효율적입니다.
Ansys 2026 R1 Speos에서는 이러한 불편을 줄이기 위해 기존 시뮬레이션에 포함된 주요 요소를 새로운 시뮬레이션에 손쉽게 적용할 수 있도록 개선되었습니다.
재사용 가능한 주요 요소는 다음과 같습니다.
- 광원
- 센서
- 형상
- 시뮬레이션 조건
- 주요 설정 항목
이 기능은 전체 요소를 한 번에 적용할 수도 있고, 필요한 항목만 개별적으로 선택해 적용할 수도 있습니다. 따라서 유사한 조건의 광학 해석을 반복 수행하는 경우, 시뮬레이션 세팅 시간을 크게 줄일 수 있습니다.
3. 태양광 해석을 위한 Ambient Source 기능 강화
Ansys Speos 2026 R1에서는 태양광 관련 해석 기능도 개선되었습니다.

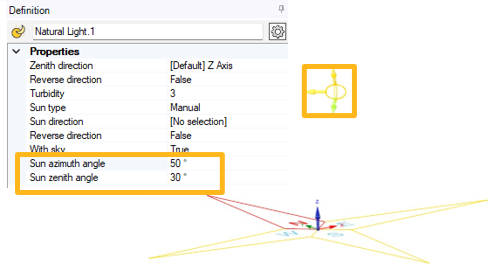

Ambient Source와 관련된 파라미터가 추가되어, 태양의 Zenith angle과 Azimuth angle를 정의할 수 있게 되었습니다. 이를 통해 태양 위치에 따른 광학 영향을 더 구체적으로 반영할 수 있습니다.
또한 Ambient Source 처리 방식이 향상되고, Power Report 기능도 강화되어 보다 정밀한 해석과 분석이 가능해졌습니다.
이 기능은 특히 자동차 헤드램프, 베젤, 외장 조명 부품에서 발생할 수 있는 태양광 영향 분석에 활용될 수 있습니다. 예를 들어 특정 각도에서 태양광이 유입되어 발생하는 열, 눈부심, 반사 문제 등을 검토할 때 도움이 됩니다.
4. Contextual 메뉴 기능 개선
이번 Ansys 2026 R1 Speos 업데이트에서는 Contextual 메뉴 기능도 개선되었습니다.
여러 개의 시뮬레이션을 동시에 선택했을 때 사용할 수 있는 기능이 확장되어, 다음 작업을 더 효율적으로 수행할 수 있습니다.
- Compute
- GPU Compute
- Export
여러 시뮬레이션을 반복적으로 계산하거나, GPU 기반 계산을 적용하거나, 결과를 일괄적으로 내보내야 하는 경우 작업 효율이 높아집니다.
2. Optical Part 디자인 기능 개선

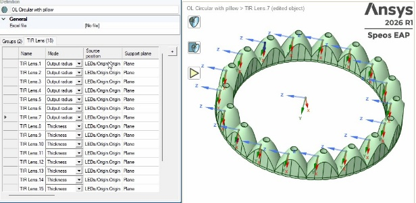

1. Multiple Edit 기능으로 파라미터 수정 효율 향상
Ansys 2026 R1 Speos의 Optical Part 디자인 기능에서는 Multiple Edit 기능이 도입되었습니다.

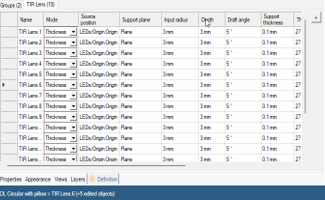

기존에는 여러 개의 파라미터를 수정하려면 각각의 항목을 하나씩 선택하고 값을 입력해야 했습니다. 하지만 이번 버전에서는 여러 파라미터를 동시에 선택한 뒤 새로운 값을 입력하면, 선택된 모든 항목에 동일한 값이 즉시 적용됩니다.
이 기능은 반복적인 파라미터 수정이 필요한 광학 부품 설계에서 특히 유용합니다.
예를 들어 Light guide 패턴, 렌즈 형상 조건, 광학 요소 배열 등을 조정할 때 여러 항목을 한 번에 수정할 수 있어 설계 시간이 줄어듭니다.
2. Light guide 설계에서 Hybrid 모드 개선
Ansys Speos 2026 R1에서는 Light guide 설계와 관련된 기능도 개선되었습니다.
특히 Hybrid 모드에서 음각 패턴을 형성할 수 있는 기능이 추가되어, Light guide 패턴 설계의 유연성이 높아졌습니다.
Light guide는 자동차 실내외 조명, 디스플레이 조명, 무드램프, 신호등, 전자제품 조명 등 다양한 분야에서 활용됩니다. 패턴 형상에 따라 빛의 균일도와 출광 특성이 달라지기 때문에, 음각 패턴 설계 기능은 실제 광학 성능 확보에 중요한 역할을 할 수 있습니다.
3. Freeform 렌즈 설계 기능 강화
Ansys 2026 R1 Speos에서는 Freeform 렌즈 설계 기능도 강화되었습니다.

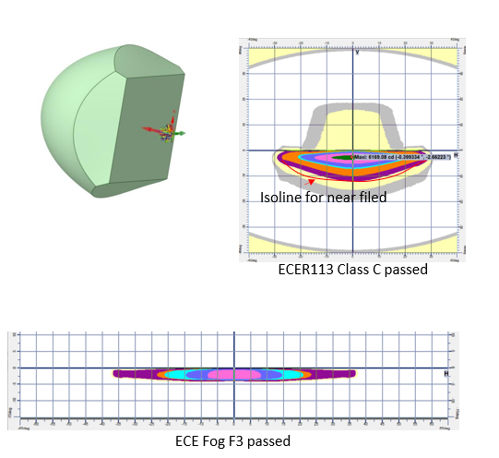

기존 Freeform 렌즈 설계 기능은 주로 Collimate, Spread 기능을 중심으로 활용되었습니다. 이번 버전부터는 Multichip LED에 대하여 Sharp Cut-off 패턴을 생성하기 위한 설계 기능이 도입되었습니다.
Sharp Cut-off 패턴은 도로 조명과 차량 조명에서 매우 중요한 요소입니다. 빛이 필요한 영역에는 충분한 조도를 제공하면서, 반대편 운전자나 보행자에게 불필요한 눈부심을 줄이기 위해 정밀한 광분포 제어가 필요하기 때문입니다.
차량 조명 설계에 유용한 업데이트
이번 Ansys Speos 2026 R1의 Freeform 렌즈 설계 개선은 특히 자동차와 오토바이 같은 차량 조명 애플리케이션에서 유용하게 활용될 수 있습니다.
기존에는 Sharp Cut-off 패턴을 만들기 위해 복잡한 렌즈 설계와 반복적인 튜닝 작업이 필요했습니다. 하지만 이번 기능에서는 사용자가 목표 광학 성능을 정의하기 위한 주요 파라미터를 설정하면, 렌즈의 기하학적 형상이 자동으로 최적화되어 목표 성능을 만족하도록 설계됩니다.
이를 통해 설계자는 다음과 같은 효과를 기대할 수 있습니다.
- 차량 조명 설계 시간 단축
- 반복 튜닝 작업 감소
- 목표 광분포 구현 효율 향상
- 규격 대응력 강화
- 광학 성능 확보와 설계 편의성 동시 개선
특히 차량 조명 규격을 만족하는 광분포 생성 과정에서 효율적인 설계가 가능해질 수 있습니다.
Ansys 2026 R1 Speos 업데이트가 실무에 주는 의미
Ansys 2026 R1 Speos 업데이트의 핵심은 단순한 기능 추가가 아니라, 광학 시뮬레이션 작업 흐름의 효율화입니다.
이번 업데이트를 통해 사용자는 시뮬레이션을 더 쉽게 설정하고, Ray 경로를 더 세밀하게 분석하며, 광학 부품의 파라미터를 빠르게 수정할 수 있습니다. 또한 태양광 해석, Freeform 렌즈 설계, Light guide 설계, ODX 연계 기능까지 강화되어 실제 제품 개발 과정에서 활용도가 높아졌습니다.
특히 자동차 조명, 헤드램프, 라이트 가이드, 도로 조명, 광학 부품 설계 분야에서는 설계 반복 시간을 줄이고 목표 광학 성능을 확보하는 데 도움이 될 수 있습니다.
Ansys Speos 2026 R1은 광학 설계 효율을 높이는 업데이트
Ansys 2026 R1 Speos는 광학 시뮬레이션의 설정, 분석, 설계, 데이터 연계 기능을 전반적으로 개선한 업데이트입니다.
주요 개선 사항은 다음과 같습니다.
- 시뮬레이션 결과 투명도 조절 기능 추가
- 레이트레이싱 결과 애니메이션 재생 지원
- 레이 경로 절단 분석 기능 제공
- 기존 시뮬레이션 요소 재사용 기능 개선
- Ambient Source 파라미터 및 Power Report 기능 강화
- 여러 시뮬레이션 선택 시 Compute, GPU Compute, Export 기능 개선
- 옵티컬 파트 디자인 Multiple Edit 기능 추가
- 라이트 가이드 하이브리드 모드 음각 패턴 지원
- 프리폼 렌즈 기반 Sharp Cut-off 패턴 설계 기능 강화
- ODX 기능의 NX 유지 버전 지원
결론적으로 Ansys Speos 2026 R1은 광학 해석 실무자가 더 빠르고 정밀하게 제품을 설계할 수 있도록 돕는 업데이트입니다. 광학 시뮬레이션, 자동차 조명 설계, 라이트 가이드 개발, 도로 조명 규격 대응이 필요한 엔지니어라면 이번 업데이트의 기능 개선을 주목할 필요가 있습니다.
FAQ
Ansys 2026 R1 Speos의 핵심 업데이트는 무엇인가요?
Ansys 2026 R1 Speos의 핵심 업데이트는 시뮬레이션 설정 및 결과 분석 개선, 옵티컬 파트 디자인 Multiple Edit 기능 추가, 프리폼 렌즈 설계 기능 강화, ODX 기능 확장입니다.
Speos 2026 R1에서 레이트레이싱 분석은 어떻게 개선되었나요?
레이트레이싱 결과를 애니메이션 형태로 재생할 수 있고, 레이 경로를 원하는 지점에서 잘라 확인할 수 있어 빛의 이동 경로와 문제 발생 위치를 더 정밀하게 분석할 수 있습니다.
Ansys Speos 2026 R1은 자동차 조명 설계에 어떤 도움이 되나요?
Sharp Cut-off 패턴 설계, 태양광 해석, 라이트 가이드 패턴 설계, 광분포 분석 기능이 개선되어 자동차 헤드램프와 도로 조명 설계 시간을 줄이고 성능 검토 효율을 높일 수 있습니다.
Multiple Edit 기능은 어떤 작업에 유용한가요?
여러 파라미터를 동시에 선택하고 동일한 값을 한 번에 적용할 수 있어 라이트 가이드, 렌즈, 광학 부품 설계에서 반복적인 파라미터 수정 작업을 줄이는 데 유용합니다.
ODX 기능은 무엇인가요?
ODX는 Optical Design Exchange의 약자로, 광학 설계 데이터를 교환하고 CAD 및 광학 해석 환경과 연계하는 데 사용되는 기능입니다. Ansys 2026 R1 Speos에서는 NX 유지 버전에서도 사용할 수 있게 되었습니다.
