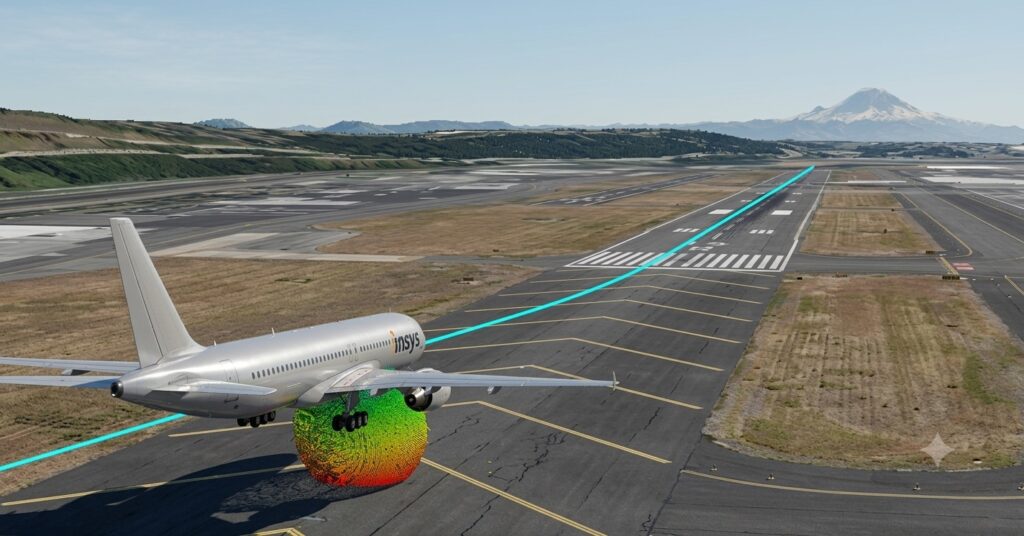

5G와 항공기 안전: 고도계 안테나 간섭을 시뮬레이션하는 방법
5G C-Band 서비스 확대는 통신 성능을 높이는 중요한 변화입니다. 하지만 항공 분야에서는 5G C-Band 신호가 항공기 레이더 고도계에 간섭을 일으킬 수 있는지에 대한 우려가 제기되어 왔습니다.
특히 공항 주변에서 5G 기지국이 활성화될 경우, 항공기가 저시정 조건에서 착륙할 때 사용하는 레이더 고도계 성능에 영향을 줄 수 있는지가 중요한 검토 대상입니다.
미국 FAA는 Verizon, AT&T와 협의하여 일부 상업 공항 근처에서 C-Band 서비스 활성화를 일정 기간 연기했고, 5G 송신기 위치 정보를 기반으로 간섭 가능성을 연구했습니다. FAA는 5G C-Band 서비스가 배치된 공항에서 저시정 착륙을 허용할 수 있는 레이더 고도계 시스템과 상업용 항공기를 승인해 왔지만, 일부 공항에서는 여전히 운항 제한이나 취소 가능성이 남아 있습니다. 이때 전자기 간섭 시뮬레이션은 문제를 사전에 분석하고 완화 전략을 평가하는 데 도움이 됩니다.
5G C-Band와 레이더 고도계 대역은 왜 문제가 될까?

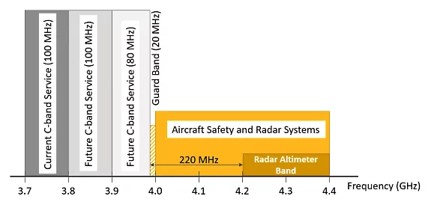

그림 1 – 항공기 안전 및 레이더 시스템 대역(4.0~4.4GHz)에 근접한 C 대역 5G 서비스 채널(3.7~3.98GHz)을 보여주는 C 대역 스펙트럼 할당
5G C-Band 서비스는 항공기 레이더 고도계가 사용하는 주파수 대역과 가까운 영역에서 운영됩니다.
항공기 레이더 고도계는 일반적으로 4.2~4.4GHz 대역을 사용합니다. 반면 5G C-Band 서비스는 3.7~3.98GHz 범위에 배치됩니다. 두 대역이 직접적으로 겹치지는 않지만, 주파수 간격이 충분히 가깝기 때문에 송신기의 대역 외 방출이나 수신기 포화 문제가 발생할 수 있습니다.
5G C-Band 주요 채널
5G 서비스 제공업체가 확보한 C-Band 스펙트럼은 다음과 같이 나눌 수 있습니다.
- 3.7~3.8GHz: 현재 C-Band 타워 배치에 단계적으로 도입되는 대역
- 3.8~3.9GHz: 향후 용량 확대를 위해 추가될 수 있는 100MHz 대역
- 3.9~3.98GHz: 앞선 두 대역이 배포된 후 추가될 가능성이 있는 80MHz 대역
현재는 레이더 고도계 대역과 가장 멀리 떨어진 낮은 채널이 주로 검토되었지만, 향후 더 높은 C-Band 채널이 활성화되면 레이더 고도계와의 간섭 가능성은 더 커질 수 있습니다.
기존 실측 방식의 한계
간섭5G C-Band 신호가 레이더 고도계에 간섭을 일으키는지 확인하는 전통적인 방법은 실제 무선 장비를 켜고 스펙트럼을 측정하는 것입니다.
예를 들어 공항 근처의 5G 타워를 활성화하고, 무선 시스템 트래픽을 최대 수준으로 높인 뒤, 특정 레이더 고도계가 장착된 항공기를 해당 영공에서 비행시켜 데이터를 수집하는 방식입니다.
하지만 이 방식은 비용과 시간이 많이 듭니다.
실제 측정이 어려운 이유
- 테스트 항공기 한 대당 하나의 레이더 고도계만 검증할 수 있음
- 항공기 기체와 안테나의 상호작용 때문에 특정 항공기 유형에만 결과가 적용될 수 있음
- 5G 및 레이더 고도계 대역의 다른 신호를 통제해야 함
- 테스트 중 다른 항공기를 해당 공역에서 배제해야 함
- 하나의 5G 기지국 위치와 하나의 공항 조건에 대해서만 검증 가능함
즉, 실제 측정만으로 모든 공항, 모든 항공기, 모든 고도계, 모든 5G 기지국 배치를 검증하는 것은 현실적으로 매우 어렵습니다. 그래서 시뮬레이션 기반 간섭 분석이 중요한 대안이 됩니다.

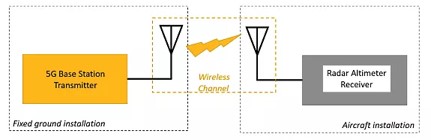

RF 간섭 모델링에는 무엇이 필요한가?
5G C-Band와 레이더 고도계 간섭을 분석하려면 단순히 주파수만 비교해서는 부족합니다.
정확한 RF 간섭 시뮬레이션에는 다음 요소가 필요합니다.
- 5G 송신기 모델
- 레이더 고도계 수신기 모델
- 5G 송신 안테나 특성
- 레이더 고도계 안테나 특성
- 안테나 간 전파 손실
- 항공기 자세와 위치
- 기지국 위치와 높이
- 송신 출력과 방출 마스크
- 수신기 포화 특성
- 대역 내 및 대역 외 간섭 조건
이러한 요소를 함께 고려해야 실제 환경에 가까운 간섭 가능성을 평가할 수 있습니다.
이 경우 단일 5G 송신기와 레이더 고도계 수신기에 관한 것입니다. 이 분석의 목적을 위해 다른 방향(레이더 고도계 송신기에서 5G 수신기까지)의 간섭은 고려하지 않지만 Ansys EMIT를 사용하면 이를 고려할 수 있습니다.
송신기 모델 설정5G 송신기 모델은 어떻게 설정할까?
5G 기지국은 전자기 방출과 관련해 FCC 및 ITU에서 정한 기준을 따라야 합니다.
간섭 시뮬레이션에서는 5G 송신기의 대역 내 방출뿐 아니라 대역 외 방출도 고려해야 합니다. 실제로 레이더 고도계와의 간섭 문제에서는 5G 신호가 직접 고도계 대역 안에 들어오는 경우뿐 아니라, 송신기의 대역 외 방출이 고도계 수신 대역에 영향을 주는 경우도 중요합니다.
시뮬레이션에서는 다음 요소를 반영할 수 있습니다.
- 신호 변조
- 빔포밍
- 고조파
- 광대역 잡음
- 대역 외 방출
- 주파수별 방출 마스크
- 현재 C-Band 대역과 향후 확장 대역
특히 3.7~3.8GHz 현재 대역뿐 아니라, 향후 추가될 수 있는 3.8~3.9GHz 및 3.9~3.98GHz 대역까지 고려해야 장기적인 간섭 가능성을 평가할 수 있습니다.
레이더 고도계 수신기 모델은 왜 중요한가?
레이더 고도계 수신기는 항공기가 지면과의 거리를 정확하게 측정하는 데 사용됩니다. 따라서 수신기의 성능 저하는 항공기 안전과 직접적으로 연결될 수 있습니다.
고도계 수신기 모델에서는 다음 특성을 고려해야 합니다.
- 4.2~4.4GHz 작동 대역 내 감도
- 대역 외 신호에 대한 거부 성능
- 강한 외부 신호에 대한 포화 수준
- 채널 내 간섭 특성
- 대역 외 간섭 특성
좋은 간섭 시뮬레이션은 단순히 “신호가 들어오는가”만 판단하지 않습니다. 수신기가 해당 신호를 얼마나 잘 거부하는지, 특정 주파수에서 포화가 발생하는지, 실제 고도계 성능에 영향을 줄 수 있는지를 함께 평가해야 합니다.
안테나 간 결합
5G 기지국 안테나와 항공기 레이더 고도계 안테나 사이의 전력 결합을 정확히 예측하는 것은 매우 중요합니다.
하지만 실제 환경에서 안테나 커플링을 직접 측정하는 것은 어렵습니다. 항공기는 움직이고 있으며, 항공기 자세와 위치, 기체 형상, 안테나 설치 위치에 따라 전파 특성이 계속 달라지기 때문입니다.

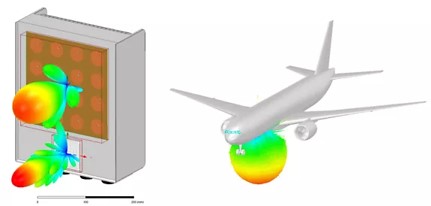

그림 3 – Ansys HFSS 모델은 전자기 물리학을 사용하여 개념적 5G 무선 안테나(왼쪽) 및 대형 상용 항공기에 설치된 레이더 고도계 안테나의 안테나 방사 특성을 시뮬레이션 합니다.
이때 Ansys HFSS와 **HFSS SBR+**를 활용하면 안테나 방사 특성, 빔포밍, 항공기 기체와 안테나의 상호작용, 전파 손실 등을 시뮬레이션할 수 있습니다.
Ansys EMIT는 이러한 안테나 특성과 전파 조건을 활용해 시스템 수준의 간섭 분석을 수행할 수 있습니다.
간섭 평가를 위한 시뮬레이션 조건
샘플 간섭 평가에서는 최악의 시나리오를 가정합니다.
예를 들어 고출력 5G 기지국이 착륙 중인 항공기 방향으로 빔을 집중하고, 레이더 고도계 안테나의 방사 패턴이 기지국을 향하는 조건을 가정합니다.
| 5G 기지국에서 공항 활주로 접근까지의 거리 | 400m |
| 5G 기지국 높이 | 40m |
| 기지국 안테나 이득 | 22dBi(항공기 방향) |
| 레이더 고도계 안테나 게인 | 11dBi(항공기 회전, 5G 기지국을 향함) |
| 항공기 고도 | 100m |
이 조건은 실제 운항에서 항상 발생하는 조건은 아니지만, 표준을 설정하거나 기지국 금지 구역을 검토할 때 중요한 기준이 될 수 있습니다.

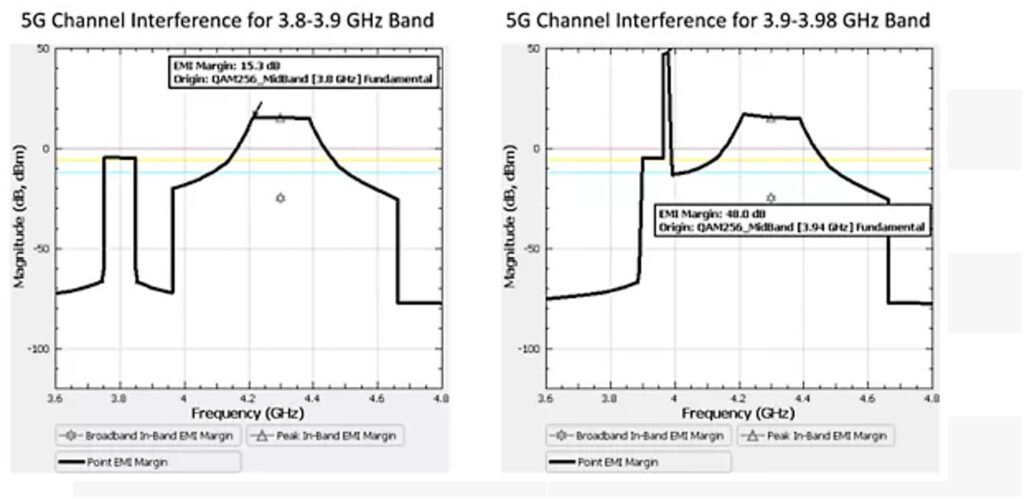

그림 4 – 샘플 시나리오에서 향후 C-대역 채널(왼쪽 3.8-3.9GHz, 오른쪽 3.9-3.98GHz)에 대한 전자기 간섭 마진 분석. 5G 기지국의 대역 외 방출은 검은색 곡선이 빨간색 선을 초과하는 지역에서 레이더 고도계 안테나에 대역 내 간섭을 일으킴. 3.8-3.9GHz 채널에 대해 대역내 간섭 가능성이 있는 반면, 레이더 고도계 수신기의 매우 강한 대역외 간섭은 3.9-3.98GHz 채널에서 수신기 포화 유발이 예상 됨.
5G C-Band 공항 문제를 해결하는 방법
5G C-Band와 레이더 고도계 간섭 문제는 단순히 “5G를 끄는 것”만으로 해결할 필요는 없습니다.
Ansys EMIT와 같은 시뮬레이션 도구를 활용하면 다양한 완화 전략을 빠르게 비교할 수 있습니다.
가능한 간섭 완화 전략
- 5G 기지국을 공항에서 더 멀리 배치
- 5G 기지국 안테나의 포인팅 각도 제한
- 총 송신 전력 감소
- 기존 레이더 고도계 수정 또는 교체
- 고도계 입력단에 저역 통과 필터 또는 대역 통과 필터 적용
- 5G 송신 요소에 저역 통과 필터 추가
- 대역 외 방출 감소
특히 원문에서는 5G 송신 요소에 저역 통과 필터를 추가해 레이더 고도계에서 3.7~3.8GHz 5G 채널 사용에 따른 간섭을 제거하는 예시를 보여줍니다.

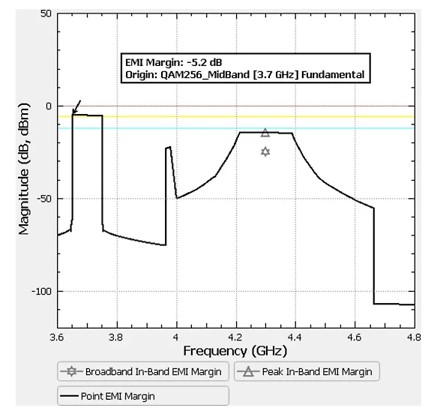

그림 5 – 5G 기지국 전송 요소에 저역 통과 필터를 추가하여 레이더 고도계에서 3.7-3.8GHz 5G 채널 사용에 대한 간섭 제거
결론: 5G와 항공기 안전 문제는 시뮬레이션으로 더 빠르게 검토할 수 있다
5G C-Band와 항공기 레이더 고도계 간섭 문제는 단순한 주파수 인접성만으로 판단하기 어렵습니다.
정확한 분석을 위해서는 5G 송신기 방출 특성, 레이더 고도계 수신기 특성, 안테나 방사 패턴, 전파 손실, 항공기 자세, 기지국 위치, 주파수 대역별 방출 마스크를 모두 고려해야 합니다.
실제 측정은 중요하지만 비용과 시간이 많이 들고, 모든 조건을 반복 검증하기 어렵습니다. 반면 Ansys EMIT, Ansys HFSS, HFSS SBR+를 활용한 전자기 간섭 시뮬레이션은 다양한 시나리오를 빠르게 평가하고, 공항 주변 5G 배치 전략과 간섭 완화 방안을 검토하는 데 유용합니다.
결국 5G C-Band 서비스와 항공기 안전을 함께 확보하기 위해서는 실제 시험과 함께 정밀한 전자기 시뮬레이션을 병행하는 접근이 필요합니다.
원문 : 5G and Aircraft Safety Part 2: Simulating Altimeter Antenna Interference
