전자 시스템이 복잡해질수록 RFI(Radio Frequency Interference) 문제는 더 까다로워집니다. 여러 RF 시스템이 동시에 동작하는 환경에서는 어떤 송신기가 어떤 수신기에 얼마나 영향을 미치는지, 실제 테스트 환경에서 재현하고 분리해내기가 매우 어렵습니다.

테스트 챔버를 구성하고, 실제 장비를 세팅하고, 반복 측정하는 과정은 시간도 비용도 만만치 않습니다. 그리고 무엇보다 문제가 발견되는 시점이 너무 늦습니다. 설계가 어느 정도 완료된 뒤 테스트 단계에서 RFI 문제가 확인되면, 그때부터의 수정 작업은 비용과 일정 모두에 큰 타격을 줍니다.





HFSS로 무엇을 볼 수 있나

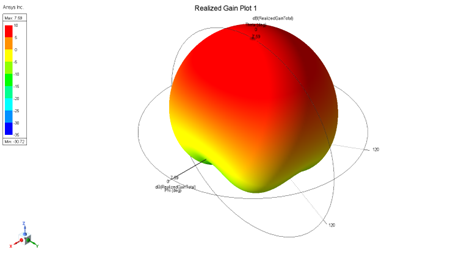

Ansys HFSS는 FEM(유한요소법) 기반의 3D 전자기장 Full-wave 해석 솔루션입니다. 안테나의 방사 패턴, 안테나 간 커플링, 전자기파의 산란 특성을 높은 정확도로 시뮬레이션할 수 있습니다.

RFI 관점에서 HFSS가 특히 유효한 이유는 ‘설치된 상태’의 안테나를 해석할 수 있다는 점입니다. 단품 안테나 성능이 아니라, 실제 플랫폼(함정, 항공기, 차량 등)에 탑재된 상태에서 주변 구조물의 영향을 반영한 방사 패턴과 안테나 간 간섭 특성을 시뮬레이션으로 확인할 수 있습니다. 실물 없이 3D 모델만으로 가능한 검증입니다.





시뮬레이션이 답해줄 수 있는 질문들

HFSS를 활용하면 설계 단계에서 다음과 같은 질문에 근거 있는 답을 낼 수 있습니다.

• 이 위치에 안테나를 배치했을 때, 인접 안테나와의 격리도(Isolation)는 충분한가?
• 플랫폼 구조물에 의한 전자기파 산란이 수신 성능에 어떤 영향을 미치는가?
• 안테나 위치나 방향을 바꿨을 때 RFI가 얼마나 개선되는가?

이 질문들은 원래 실물 프로토타입이 완성된 후에 테스트로 확인할 수 있었던 것들입니다. HFSS는 그 검증 시점을 설계 초기로 앞당깁니다.





‘정밀도’가 신뢰를 만든다

시뮬레이션 기반 접근이 실무에서 받아들여지려면 결과를 신뢰할 수 있어야 합니다. HFSS는 자동 적응형 메싱(Adaptive Meshing) 기술을 통해 복잡한 형상에서도 해석 정확도를 확보하고, 해석 결과의 수렴 여부를 자체적으로 판단합니다. 엔지니어가 메시를 수동으로 조정하지 않아도 신뢰도 높은 결과를 얻을 수 있는 구조입니다.

모아소프트는 이 HFSS를 기반으로 안테나 설계 및 전자기 현상 해석 서비스를 제공하고 있습니다. 단순한 툴 공급이 아니라, 고객의 플랫폼 환경에 맞춘 해석 컨설팅까지 함께 수행합니다.





테스트를 없애는 게 아니라, 테스트에서 통과하는 설계를 만드는 것

시뮬레이션의 목적은 물리적 테스트를 대체하는 것이 아닙니다. 테스트에 들어가기 전, 시뮬레이션으로 충분히 검증된 설계를 가져가는 것입니다. RFI 문제를 설계 단계에서 미리 확인하고 개선한 설계는 테스트 통과율이 높아지고, 재시험 횟수가 줄어들며, 전체 개발 비용과 일정이 안정화됩니다.

테스트 챔버 없이 RFI를 잡는다는 말은, 테스트 전에 이미 답을 알고 들어간다는 뜻입니다.





모아소프트와 함께라면 가능합니다

모아소프트는 Ansys HFSS 기반의 전자기 해석 기술과 실무 적용 경험을 보유하고 있습니다. 안테나 설계부터 플랫폼 탑재 환경에서의 RFI 시뮬레이션, 해석 결과 기반 설계 개선까지 고객의 상황에 맞는 솔루션 구현이 가능합니다.

RFI 문제로 고민 중이시거나, 설계 초기 단계에서 전자기 해석이 필요하시다면 자세한 상담은 아래를 통해 연락주세요.





관련문의: 📞 02-6945-2156 | 🌐 Contact us – (주)모아소프트
