Wireless InSite 4.0.x 주요 기능 및 개선 사항
1. Wireless InSite란 무엇인가?
Wireless InSite는 미국 REMCOM사에서 개발한 3D 전자기 시뮬레이션 툴로, Ray Tracing 기반의 전파 예측 기능을 제공합니다. 복잡한 도시/실내/산악 환경에서도 정확한 무선 링크 분석이 가능하며, 특히 5G, MIMO 시스템 분석, 안테나 배치 최적화, 통신 시스템 성능 평가에 강점을 가지고 있습니다.
2. Wireless InSite 4.0.x 업데이트 핵심 요약
2.1 시간 기반 이동성(Time-based Mobility)
이동하는 차량, 드론, 사람 등의 플랫폼이 시간에 따라 위치를 바꾸는 시나리오를 지원하며, 이를 통해 수신 전력, SINR, 다중경로 등의 시간 변화 특성을 정밀하게 분석할 수 있습니다. 애니메이션 기반 시각화, 결과 브라우저 등도 함께 제공됩니다. Wireless InSite 4.0 버전에서 새롭게 도입된 “시간 기반 이동성(Time-based Mobility)” 기능은 기존의 정적 시나리오 기반 시뮬레이션을 넘어, 송수신기(Tx/Rx), 간섭원(Jammer), 차량, 드론, 모바일 플랫폼 등 다양한 요소의 위치가 시간에 따라 변화하는 동적 환경을 시뮬레이션할 수 있도록 합니다.
가장 큰 특징은 각 요소의 이동 경로(Trajectory)를 시간 축 기준으로 정의하고, 이에 따라 시뮬레이션 결과(예: 수신 전력, SINR, 다중 경로 수, 도플러 이동, 지연 확산 등)를 시간 스텝 단위로 계산하고 저장할 수 있다는 점입니다. 이 기능은 실제 통신 환경에서 발생할 수 있는 핸드오버, 간섭 변화, 커버리지 홀 등 시간 종속적인 문제를 분석하고 예측하는 데 필수적인 기술로, 정적 시뮬레이션으로는 포착하기 어려운 실시간 채널 특성 분석을 가능하게 합니다. 활용할 수 있는 분야는 다음과 같습니다.
- V2X, C-V2X 등의 차량 통신 시나리오에서 고속 이동 환경에 따른 통신 품질 변화 예측
- 드론 및 저고도 플랫폼 통신에서 링크 유지 가능 시간 및 손실 포인트 탐색
- 도심 환경에서 핸드오버 타이밍 분석 및 간섭 영향 검토
- STK, Python, MATLAB 등 외부 플랫폼과 연동하여 복합 시나리오 구성 가능
- Jammer 또는 수신기의 움직임에 따른 동적 SINR 분석 및 대응 전략 도출
동영상 1. 동적 Wireless Mobility 시나리오 시뮬레이션
동영상 2. 비행기 전파 영향 시뮬레이션

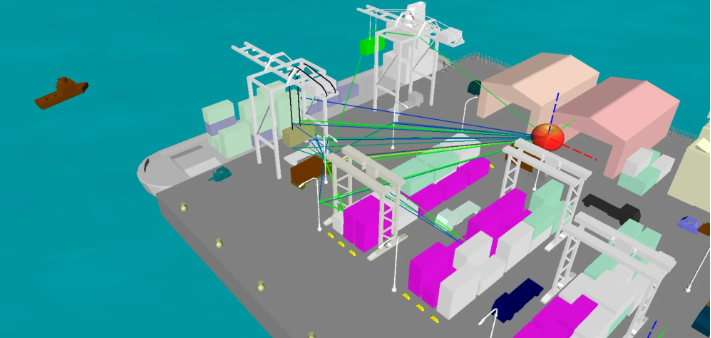

그림 1. 선박 움직임 시나리오 시뮬레이션
2.2 달 환경 시뮬레이션(Lunar Propagation)
LRO LOLA 기반의 지형 데이터를 이용해 달 표면에서의 전파 시뮬레이션이 가능해졌습니다. AGL/RSL 좌표 기준, 진공 환경, 평탄한 지형 반영 등이 포함되어 우주 임무와 같은 환경에서도 정확한 RF 해석이 가능합니다.
Wireless InSite 4.0에서는 달(Moon) 환경 시뮬레이션을 위한 전용 기능이 추가되어, 지구와는 물리적 특성이 다른 비지구 환경에서도 고정밀 전파 해석이 가능해졌습니다. 달은 대기가 없고 중력이 약하며, 전파의 손실 특성도 지구와 매우 다릅니다. 이를 반영하여 Wireless InSite는 NASA의 LRO LOLA (Lunar Reconnaissance Orbiter – Lunar Orbiter Laser Altimeter) 고도 데이터를 기반으로 실제 달 표면 지형을 반영하며, 진공 상태와 지형 곡률을 고려한 정확한 경로 손실 계산을 제공합니다. 또한 송수신기 위치는 AGL(Above Ground Level) 및 RSL(Relative Surface Level) 기준으로 지정할 수 있어 달의 수직 및 곡면 조건을 정밀하게 반영할 수 있습니다. 이로 인해 기지국 배치 최적화, 중계기 설계, 통신 차단/음영 지역 분석 등 다양한 우주 통신 시나리오에 활용할 수 있습니다. 활용할 수 있는 분야는 다음과 같습니다.
- NASA Artemis, LunarNet, SpaceX 등 우주 미션에서의 달 표면 통신 인프라 구축 설계
- 착륙선, 위성, 로버 간 통신 링크 분석 및 사전 전파 환경 예측
- 달 기지국-중계기-지구 링크 간 전파 경로 설계 및 성능 평가
- 화성, 타이탄 등 유사한 극한 환경으로의 시뮬레이션 확장성 확보
- 우주 전파 시험의 대체 수단으로서의 시뮬레이션 기반 가상 실험 설계

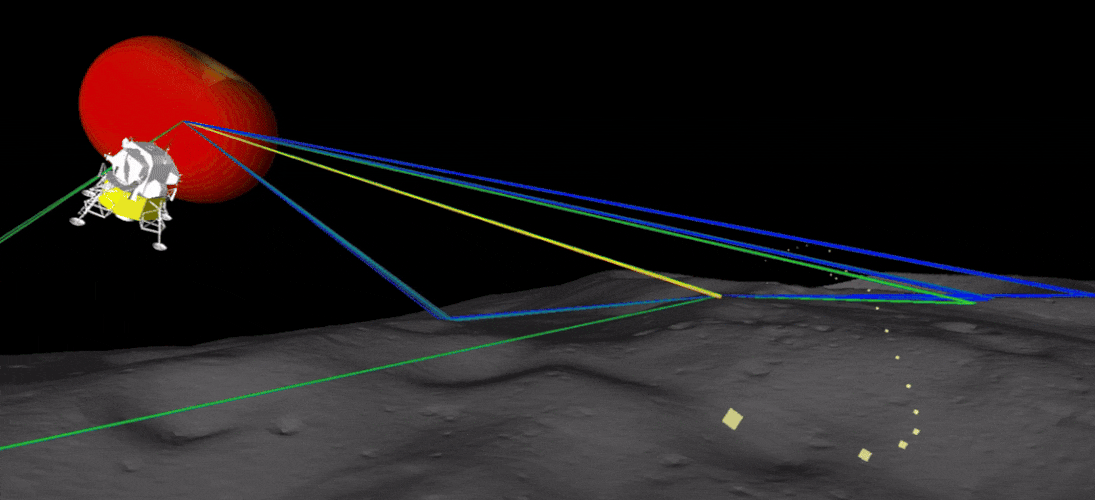

동영상 3. 달 환경 시뮬레이션
2.3 광대역 레이트레이싱(Wideband Ray-Tracing)
주파수 의존성을 고려한 광대역 전파 시뮬레이션을 지원하며, 안테나 패턴과 S‑Parameter 데이터가 주파수별로 적용되어 더욱 현실적인 결과를 제공합니다. MIMO 및 다중 주파수 환경의 통신 성능 평가에 유용합니다.
2.4 Huygens 근접장 안테나
XFdtd에서 생성된 Huygens 안테나를 Wireless InSite 시뮬레이션에 통합하여 근접장 방사 패턴을 반영한 전파 분석이 가능합니다. 실제 환경과의 상호작용을 정밀하게 반영하며, 차량, 구조물 근처 등에서의 전자기파 변화를 보다 정확히 예측할 수 있습니다.

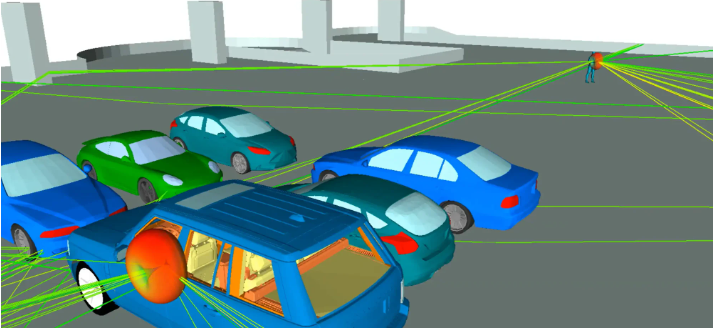

그림 2. 차량 RF 시스템 다중경로 시각화
2.5 EES (Engineered Electromagnetic Surfaces)
EES(Engineered Electromagnetic Surfaces)는 인공적으로 설계된 전자기 표면, 즉 메타서피스를 기반으로 한 구조물로서, 무선 신호의 반사, 굴절, 흡수, 위상 조절을 제어하는 데 활용됩니다.
Wireless InSite의 EES 기능은 이러한 인공 표면을 3D 시뮬레이션 환경 내에 직접 구현하고, 전파와의 상호작용을 계산할 수 있도록 지원합니다.
즉, 단순한 반사면(예: 금속 벽) 이상의 동작을 하는 표면을 정의하여,
- 원하는 방향으로 신호 회절
- 특정 지점에서 신호 증강 또는 차단 능동적 전파 경로 제어 시나리오
를 시뮬레이션할 수 있습니다.
기존 반사체의 한계를 넘어 위상 변화, 전파 지연 조절, 선택적 반사 등을 시뮬레이션 가능하고,
RIS(Reconfigurable Intelligent Surface) 및 IRS(Intelligent Reflecting Surface) 연구에 활용할 수 있고,
건물 외벽, 유리창, 안테나 구조물 등 실제 도심 환경에 적용 가능한 전파 제어 기능 제공합니다.
활용할 수 있는 분야는 다음과 같습니다.
- 6G/RIS 연구 메타서피스를 통한 채널 재구성 및 빔 제어
- 스마트 빌딩 통신 벽체 기반 반사 제어를 통한 음영지역 해
- 도심 V2X 환경 반사 경로 제어 및 간섭 회피 구조 설계
- 국방/보안 통신 분야, 특정 방향만 증폭 또는 차단하는 특화 설계 가능 착륙선, 위성, 로버 간 통신 링크 분석 및 사전 전파 환경 예측

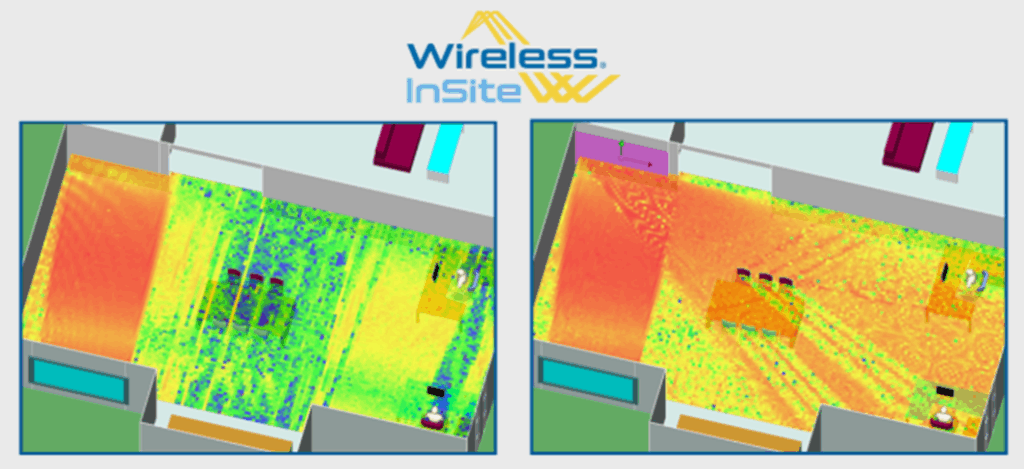

그림 3. EES (Engineered Electromagnetic Surfaces)
3. 버전 4.0.x 기존 기능 향상 요약
3.1 MIMO 기능 강화
Beamforming, Spatial Multiplexing, Diversity 지원이 개선되었으며, VSWR, 케이블 손실, S-Parameter 기반 임피던스 분석이 가능해졌습니다. MIMO Array Builder 도구를 통해 사용자 정의 배열 구성도 용이합니다.
3.2 통신 시스템 분석 성능 향상
통신 시뮬레이션 결과에 Throughput, SINR, RSRP, RSSI, Shannon Capacity, BER 등을 지원하며, Rx Codebook 기능 도입으로 5G-NR 및 802.11ax 기반의 분석도 가능해졌습니다.

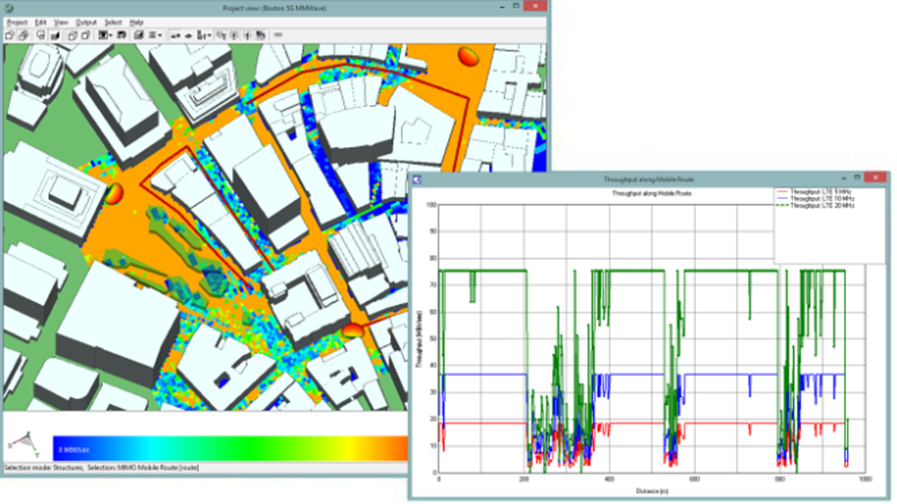

그림 4. 도시 커버리지와 성능 분석
3.3 시뮬레이션 플랫폼 및 지오메트리 기능 개선
플랫폼 장착 객체의 구성 및 렌더링 개선, 중복 TxRx 자동 정리, X3D 시뮬레이션 안정성 향상 등 실무 시뮬레이션에 필요한 유지 관리 기능들이 대거 개선되었습니다.
3.4 결과 파일 처리 및 시각화 자동화
p2m 통합 저장, 파일 경로 추적, 누락된 결과 자동 대체, Touchstone/S-Parameter 호환성 향상 등 시뮬레이션 후처리 단계에서의 편의성이 크게 개선되었습니다.
그림 5. 수신 전력, 신호 대 잡음비(SNR), 기타 채널 지표
4. 마무리 및 활용 제안
Wireless InSite 4.0.x는 기존 정적 시나리오 중심의 시뮬레이션을 넘어 동적 이동 환경, 달 지형, 메타서피스 및 광대역 환경 등 차세대 통신 연구와 실제 응용 사례까지 확장 가능한 고급 기능을 제공합니다. Wireless InSite®의 Wireless Mobility 기능을 통해 동적 시나리오 기반으로 장치 및 차량의 이동이 다중경로, 커버리지, 무선 통신에 미치는 영향을 분석과 시뮬레이션이 가능합니다.
MIMO 기능 강화, 통신 시스템 분석 향상, 시뮬레이션 유지 관리 기능 개선, 시물레이션 후처리 단계 편의성 개선 등 뛰어난 기능들로 업데이트 된 Wireless Insite 4.0.x를 지금 바로 모아소프트에서 만나보세요.
관련 문의: 02-6945-2156/ Contact us – (주)모아소프트
