Ansys SIwave 2025 R2 What’s New
Ansys SIwave 2025 R2에서는 아래와 같은 기능들이 새로 업데이트 되었습니다.
- HFSS 3D Layout 내부에서 Far Field 시뮬레이션: EMI/EMC 워크플로우를 통합, 파라메트릭/Optimetrics 연결.

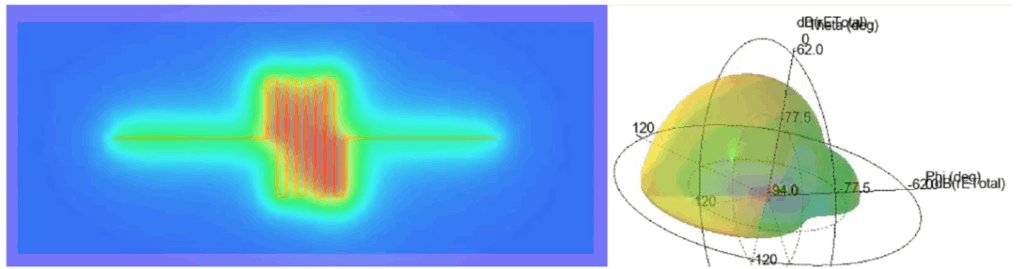

- Far Field 결과 표현 강화: 2D/3D 방사 패턴 시각화 및 형상 변화(미앤더 라인)에 따른 패턴 변화 예시
- DCIR Power Tree 고도화: Power/Ground 분리 Export, 넷별 전력손실 개별 표시, Pass/Fail 뷰 등 PI/PDN 가독성 향상.
- Q3D DC Solver의 CPA 연동: DC 저항·IR Drop을 Q3D 기반으로 해석하는 flow 제공, 정확도·일관성 보강.

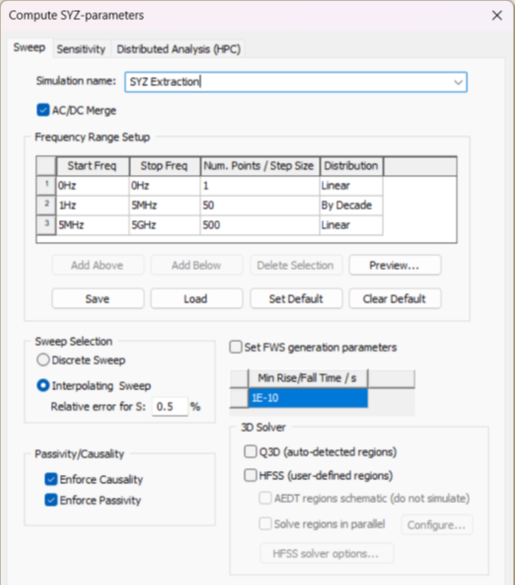

- 일반 개선: SYZ 파라미터 계산, SIwizard의 IBIS-AMI 지원, 스윕/기본값 UI 개선 등.
1. SIwave Far Field simulation in HFSS 3D Layout
- HFSS 3D Layout

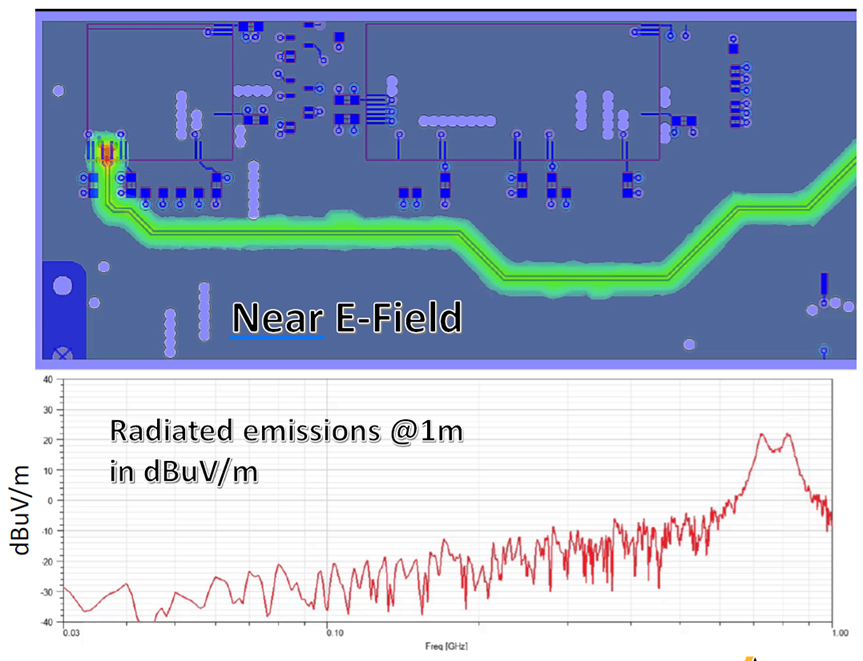

HFSS 3D Layout 환경 안에서 SIwave의 EMI/EMC용 원거리장(Far Field) 해석까지 한 흐름으로 진행할 수 있습니다. 별도 도구 전환 없이 레이아웃 모델에서 바로 방사 특성을 계산·시각화합니다.
- 모든 3D Layout 기능 지원
Optimetrics/매개변수화 기능 및 스크립트 기능(PyAEDT)을 지원합니다.
- Transient Excitation
회로에서 생성한 Transient Excitation을 HFSS 3D Layout으로 가져와 실제 구동 파형 기반의 방사 특성을 평가할 수 있습니다.
2. DCIR Power Tree Enhancements

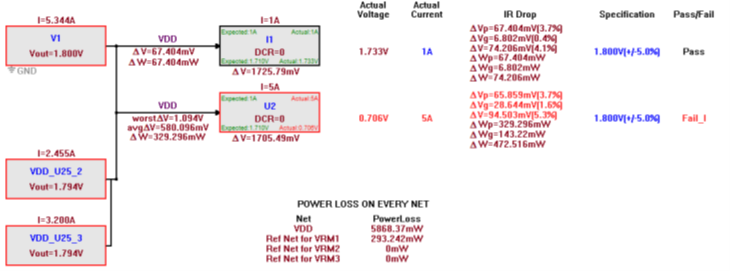

- DCIR Power Tree Enhancements
전력망 및 접지망의 전압 강하를 개별적으로 export 하고 각 전력망의 전력 손실을 개별적으로 표시합니다. 또한 다중 병력 및 직렬 VRM 기능과 Spice 및 S-parameter 모델을 지원합니다.
3. Q3D DC solver for CPA-Q3D flow [Beta]

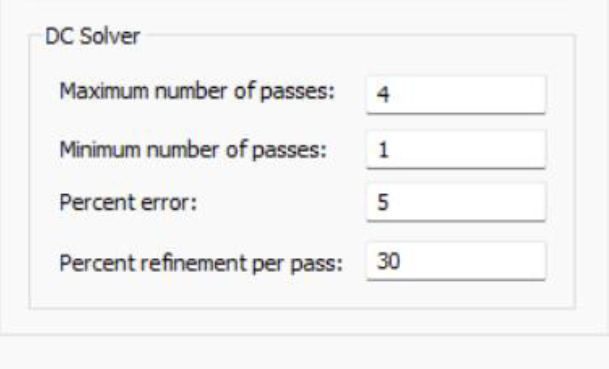

(그림 4. Q3D DC solver)

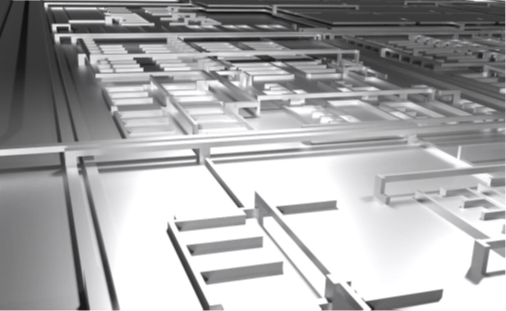

- Q3D DC solver for CPA-Q3D flow

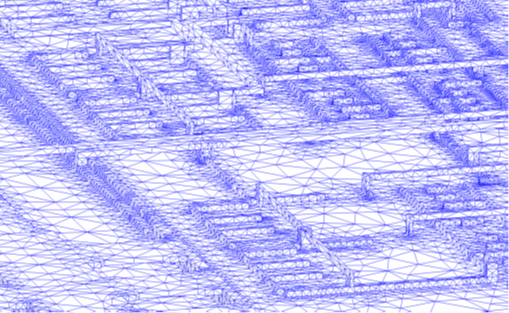

정확도 향상을 위해 이제 Q3D DC solver가 사용됩니다. 정확한 3D DC L로 개선된 AC/DC 블렌딩과 Q3D DC solver adaptive passes 옵션이 추가되었습니다.
4. General improvements
- Validation 체크 기능 개선
Coincident/Duplicate Terminals 및 Circuit Elements 기능이 추가되었습니다. - Pin group 정확도 개선
- SIwizard의 IBIS-AMI 지원
- Layout 정리 개선
Net Layer Selection 변경 및 View Net Layer Selection 기능이 추가되었습니다.
Ansys SIwave 2025 R2를 통해 HFSS 3D Layout 내부에서의 Far Field 시뮬레이션, DCIR Power Tree 고도화, Q3D DC Solver의 CPA 연동 등의 기능을 갖춘 새로워진 Ansys SIwave, 최신 솔루션부터 교육까지 모아소프트에서 만나보세요.
