NIST(National Institute of Standards and Technology)는 1901년에 설립된 미국의 오래된 물리 과학 연구소 중 하나이다.
원문 저자는 NIST에서 박사후연구원으로 근무하며 5G 네트워크를 지원하기 위한 측정 도구 초기 연구를 포함해 무선 기술 관련 프로젝트를 수행한다.
이 글은 NIST 연구진과 University of Colorado Boulder 연구진이 수행한 연구를 소개한다. 핵심은 들어오는 무선 신호의 방향을 판단할 수 있는 원자 기반 센서(atom-based sensor)이다. 이 기술은 기존 기술보다 더 안정적인 통신을 구현하는 데 중요한 역할을 할 수 있다.
원자 기반 RF 센서가 주목받는 이유
원자 기반 센서는 최근 많은 관심을 받고 있다. 측정 표준 분야에서는 지난 수십 년 동안 길이, 주파수, 시간, 질량 같은 다양한 원자 기반 측정을 채택해 왔다. 이제 이러한 접근을 자기장과 전기장 센서로 확장하려는 관심도 커지고 있다.
이 연구에서 중요한 개념은 Rydberg atom이다. Rydberg atom은 원자가 높은 에너지 상태로 여기된 상태이다. 이때 가장 바깥쪽 전자는 원자핵에서 매우 먼 궤도에 위치한다.
이러한 원자는 외부 RF field에 민감하게 반응하며, MHz부터 THz까지 넓은 주파수 범위에서 공진 응답을 보인다.
NIST는 DARPA의 QuASAR(Quantum-Assisted Sensing and Readout) 프로그램 지원을 받아 Rydberg atom 기반 RF 전기장 센서 개발에서 진전을 이룬다. 이 센서는 RF field의 진폭, 편광, 위상을 측정할 수 있다는 장점을 가진다.
Rydberg atom 기반 센서의 응용 분야
Rydberg atom 기반 센서는 다양한 무선 측정 분야에 활용될 수 있다.
대표적인 응용 분야는 다음과 같다.
- Field 및 변조 신호 감지
- 입사각, 즉 AoA(Angle of Arrival) 감지
- Vector field 측정
- 다양한 waveform 특성화
- DC부터 THz까지의 신호 감지
- 매우 약한 field와 매우 강한 field 감지
이러한 응용 가능성 때문에 Rydberg atom 기반 센서는 레이더와 무선 통신 분야에서 중요한 측정 기술로 평가된다.
입사각 계산을 위한 NIST와 Ansys의 협업
NIST는 Ansys와 협력해 Rydberg atom 기반 센서가 입사 RF field의 AoA를 측정할 수 있는지 검토한다. AoA 측정은 레이더와 통신 산업에서 매우 중요한 기술이다.
NIST는 전기장 위상 측정을 위해 Rydberg atom 기반 mixer를 사용하는 heterodyne technique을 개발한다. Atom-based mixer는 입력 신호를 다른 주파수로 변환한다. 이때 하나의 신호는 기준 신호로 사용되고, 두 번째 신호는 더 낮은 주파수로 detune된다.

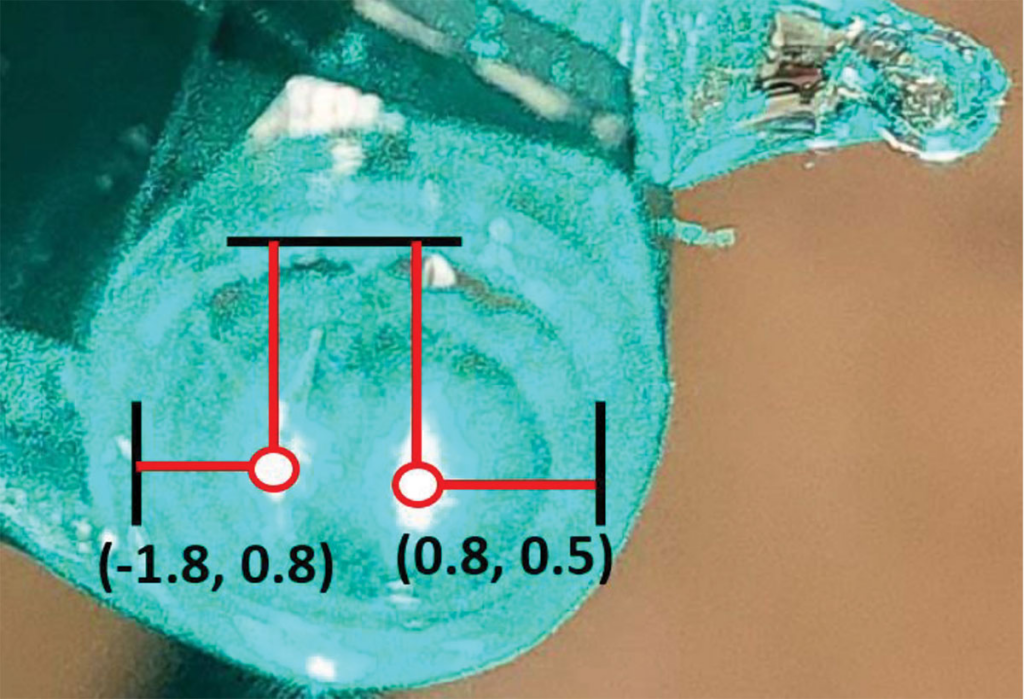

이 mixer는 원자 증기 셀 내부의 서로 다른 두 위치에서 detuned signal의 위상을 판단한다. 연구진은 두 위치의 위상 차이를 바탕으로 신호의 AoA를 계산할 수 있다.
Ansys HFSS로 실험 데이터와 이론 모델을 비교하는 방식
NIST는 제안한 방법의 타당성을 확인하기 위해 서로 다른 AoA 조건에서 원자 증기 셀 내부 두 위치의 위상 차이를 측정한다. 이후 이 결과를 Ansys HFSS 시뮬레이션 및 이론 모델과 비교한다. 원문은 HFSS가 측정 데이터와 이론 데이터를 효율적으로 일치시키고, 측정 설정에서 발생하는 오차를 다룰 수 있는 정확한 시뮬레이션 도구임을 보여준다고 설명한다.
원자 증기 셀은 유전체로 만들어진다. 이 때문에 RF field는 셀 내부에서 다중 반사를 일으킬 수 있다. 또한 standing wave를 생성해 측정되는 RF field를 교란할 수 있다. NIST 연구진은 이러한 field perturbation 문제를 보정하기 위해 Ansys HFSS 시뮬레이션을 사용한다. 그 결과 이론 모델과의 일치도를 개선할 수 있다.
이론적 데이터 간의 일치도
Maxwell 방정식과 HFSS 정확도
원문은 실험 결과와 시뮬레이션 결과가 잘 일치하는 이유를 Maxwell 방정식에서 찾는다.
계측 연구자는 실험실에서 연구를 수행하고, 시뮬레이션 전문가는 컴퓨터에서 연구를 수행한다. 하지만 두 접근은 모두 같은 Maxwell 방정식을 기반으로 전자기 현상을 다룬다. Ansys HFSS는 자동 적응형 메시를 사용해 이 방정식을 기반으로 정확한 전자기 시뮬레이션을 수행한다.
이러한 연구는 최신 레이더와 무선 통신 성능을 확보하는 데 기여한다. 또한 시뮬레이션은 연구자가 더 짧은 시간 안에 고충실도 결과를 얻고, 첨단 기술 개발을 가속하는 데 도움을 줄 수 있다.
결론
NIST는 Rydberg atom 기반 RF 전기장 센서를 활용해 들어오는 무선 신호의 입사각을 측정하는 연구를 수행한다.
이 과정에서 Ansys HFSS는 실험 데이터와 이론 모델을 비교하고, 원자 증기 셀 내부의 RF field perturbation을 보정하는 데 사용된다. 유전체 셀 내부에서는 다중 반사와 standing wave가 발생할 수 있으므로, HFSS 시뮬레이션은 측정 결과의 정확도를 높이는 역할을 한다.
결국 Ansys HFSS는 단순한 전자기 해석 도구가 아니라, NIST의 RF 측정 보정과 차세대 무선 통신 측정 기술 개발을 지원하는 핵심 시뮬레이션 도구이다.
출처 : Ansys NIST: How America’s Authority on Measurements Relies on Ansys HFSS to Calibrate Their Measurements
