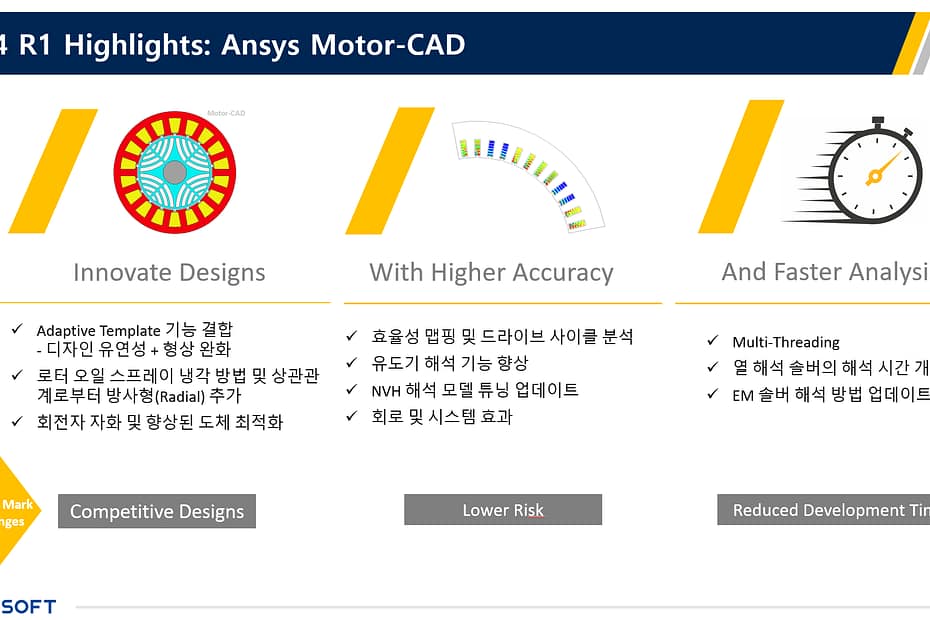

Ansys 2024 R1 : What’s New in Ansys Motor-CAD?
Adaptive Templates
1. 내장된 템플릿 형상을 매개변수화 하여 사용자 정의하는 Python 명령 추가
– Python 코드는 모양, 위치, 주기성을 정의하고 고정자 모양에서 subtract하기 위해 작성됨
2. 사용자 정의 형상 매개변수 추가
– notch_depth와 notch_width
– 업데이트 된 형상이 그려지고 인터페이스에서 새로운 매개변수를 사용할 수 있음
– PyMotor-CAD에서 매개변수 사용이 가능함
3. IP 라이브러리 구축 가능
High Fidelity Efficiency Mapping
1. 세부 설계 및 검증 단계에서 효율맵 작성을 위한 새로운 솔루션
– 정확하고 강력한 분석기능을 제공함
– Motor-CAD Lab 모듈을 확장하고 Maxwell Magnetostatic Solver에 연결 가능함
– Machine Design Toolkit 을 대체함
2. Maxwell 솔버는 Motor-CAD 인터페이스에서 구동 가능
3. FE 계산은 Motor-CAD에서 자동화 되어 데이터 추출 및 후처리 가능
4. HPC 호환 가능
Maxwell 2D Export – Mesh Enhancement
1. Maxwell Export : Band Mapping Angle 메쉬 활용
2. 밴드 매핑 각도 메쉬
– 정확한 밴드 메쉬 세그먼트
– 밴드에서 동일한 방향의 삼각형 메쉬
3. Eliminates mesh noise
– NVH, Cogging Torque, Torque Ripple
Solver Speed Enhancements
1. 멀티스레딩 랩 모델 구축 속도 개선
– 다중 코어의 효과적인 사용이 가능
2. Thermal Transient 해석
– 2023 R2에 비해 해석 속도 2배 향상됨
