무기체계용 전파 흡수체 효과도 분석을 위한 Radar Signature 시뮬레이션 해석

• 해당 논문은 2024년 한국군사과학기술학회 추계학술대회에서 발표되었습니다.

무기체계용 전파 흡수체 효과도 분석을 위한 Radar Signature 시뮬레이션 해석
Radar Signature Simulation Analysis for Evaluating the Effectiveness of Electromagnetic Wave Absorbers in Weapon

최병헌* ․ 김한중* ․ 황민수* ․ 지정근* ․ 박강국** Byeongheon Choi* ․ Hanjung Kim* ․ Minsu Hwang* ․ Jeongkeun Ji* ․ Kangkook Park**

* 모아소프트
** 이티엘
bhchoi@moaosftware.co.kr

ABSTRACT
In this study, we analyzed the performance of ETL Co., Ltd.’s Radar Absorbing Material (RAM) using
Ansys HFSS. Applied to military equipment, the RAM showed significant RCS reduction. ISAR image
analysis further revealed effective radar signal interaction. The results confirm the RAM’s potential to
enhance stealth capabilities in weapon systems.

Key Words : RCS, ISAR, RAM

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

1. 서론

현대 전장에서 드론, 전투기, 유도 미사일 등 첨단 무기의 발전으로 탐지 회피 능력이 전투의 핵심 요소로 떠오르고 있다. 이에 따라 적의 레이다 탐지를 피하고 아군 장비의 생존성을 높이기 위한 스텔스(stealth) 기술 연구가 필수적이다.

스텔스 기술의 핵심은 레이다 반사 면적(Radar Cross Section, RCS)을 최소화하는 것이며, 이를 위해 전파 흡수 물질(Radar Absorbing Materials, RAM)을 사용하여 레이다 신호를 흡수하거나 분산시킨다. RAM의 성능은 주파수 대역별로 Radar signature 분석을 통해 평가되며, 특히 RCS와 역합성개구레이다(Inverse Synthetic Aperture Radar, ISAR) 기술을 활용한 정밀 분석이 요구된다.

기존 연구는 RAM 개발 단계에서의 RCS 분석에 주로 초점을 맞추었으나, 개발된 RAM에 대한 Radar signature 분석은 부족한 실정이다. 본 논문에서는 Ansys HFSS 시뮬레이션을 통해 이티엘 주식회사가 개발한 RAM의 Radar signature 변화를 분석하고, RAM 성능 최적화를 제안함으로써 스텔스 기술 발전에 기여하고자 한다.

…중략…

2. RAM 최적화

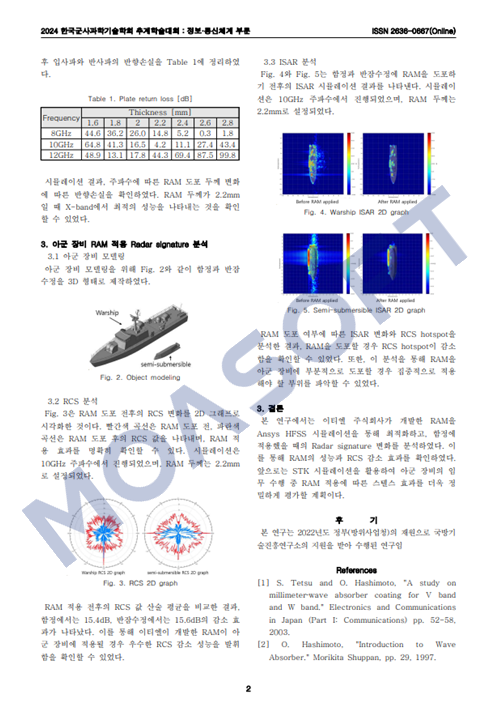

3. 아군 장비 RAM 적용 Radar signature 분석

4. 결론

본 연구에서는 이티엘 주식회사가 개발한 RAM을 Ansys HFSS 시뮬레이션을 통해 최적화하고, 함정에 적용했을 때의 Radar signature 변화를 분석하였다. 이를 통해 RAM의 성능과 RCS 감소 효과를 확인하였다. 앞으로는 STK 시뮬레이션을 활용하여 아군 장비의 임무 수행 중 RAM 적용에 따른 스텔스 효과를 더욱 정밀하게 평가할 계획이다.
